Устройство защитного отключения и дифференциальный автомат: принципиальные различия и критерии выбора

Электрическая сеть современного жилого или коммерческого объекта немыслима без устройств, обеспечивающих безопасность человека и сохранность имущества. Два ключевых аппарата — устройство защитного отключения (УЗО) и дифференциальный автоматический выключатель (дифавтомат или АВДТ) — выполняют схожие функции, но конструктивно и функционально отличаются. Непонимание этих различий приводит к ошибкам при проектировании щитка, лишним финансовым затратам и потенциальным рискам.

Цель данной статьи — детальный технический разбор каждой единицы, анализ их сильных и слабых сторон, а также выработка четких критериев, позволяющих выбрать оптимальное решение для конкретной задачи. Речь пойдет исключительно о бытовых и промышленных установках переменного тока напряжением 230/400 В.

Функциональная база: что делает каждый аппарат

Чтобы понять разницу, необходимо определить базовый функционал каждого устройства.

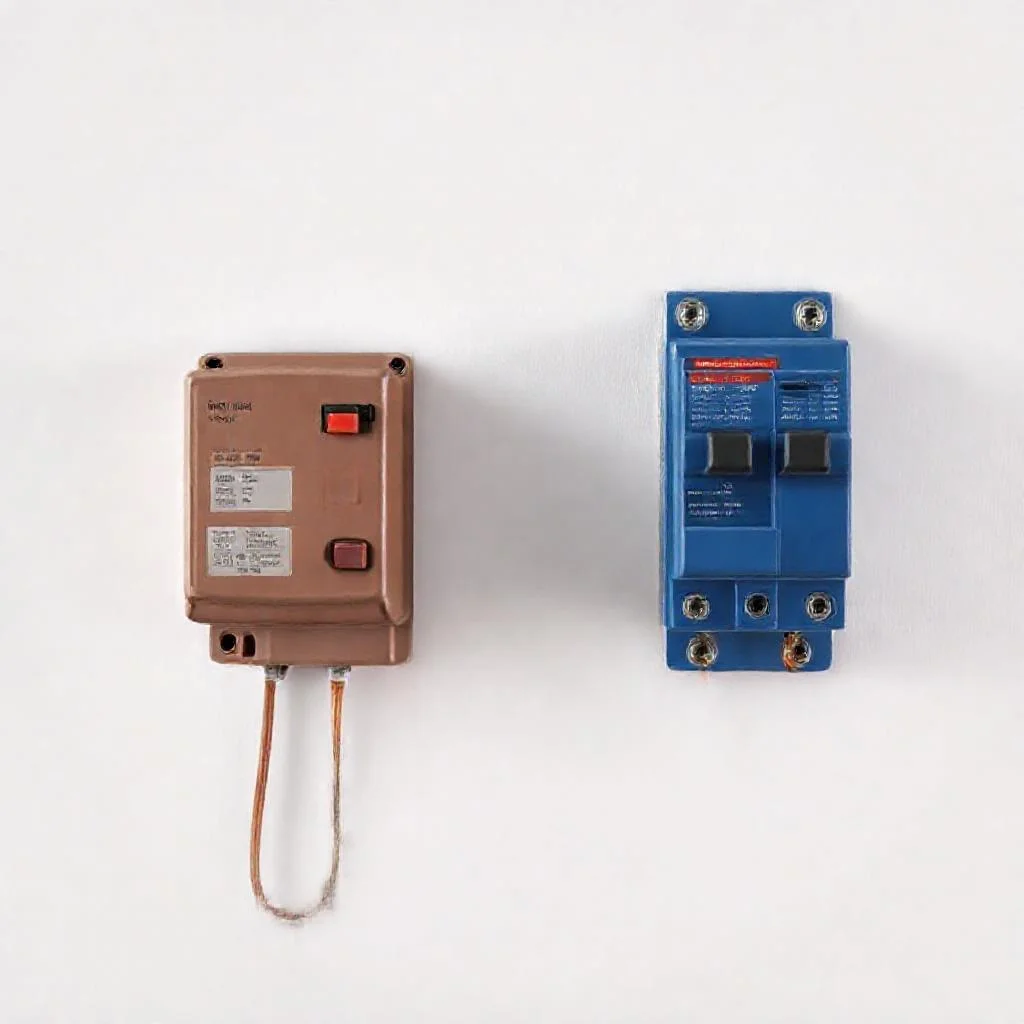

Иллюстрация к статье: установка узо и дифавтомата в чем разница и что лучше выбрать

УЗО (устройство защитного отключения). Данный аппарат предназначен исключительно для защиты человека от поражения электрическим током при прямом или косвенном прикосновении. Он также предотвращает возникновение пожаров, вызванных утечками тока на заземленные корпуса приборов. УЗО реагирует на разницу токов между фазным и нулевым рабочим проводником. Если эта разница (ток утечки) превышает заданный порог (чаще всего 30 мА для защиты человека или 100-300 мА для противопожарной защиты), устройство мгновенно разрывает цепь. Критически важно: УЗО не защищает цепь от короткого замыкания (КЗ) и перегрузки. Для этого перед ним или после него обязательно устанавливается автоматический выключатель (автомат).
Дифференциальный автомат (АВДТ). Это комбинированное устройство, которое объединяет в одном корпусе функции УЗО и автоматического выключателя. Дифавтомат способен:
- Защищать человека от токов утечки (как УЗО).
- Защищать проводку и подключенное оборудование от токов короткого замыкания (как автомат).
- Защищать цепь от длительной перегрузки (как автомат).

Таким образом, дифавтомат является полностью автономным модулем, который устанавливается на одну линию и не требует дополнительных защитных аппаратов (кроме вводного автомата или рубильника).

Конструктивные и технические отличия

Внешне оба устройства могут быть похожи, однако различия кроются в конструкции и маркировке.

Механизм обнаружения утечки

В основе обоих типов лежит дифференциальный трансформатор тока (кольцевой сердечник с обмотками). Принцип физики един: векторная сумма токов в фазном и нулевом проводниках в нормальном состоянии равна нулю. При появлении утечки баланс нарушается, и во вторичной обмотке наводится ЭДС, которая запускает механизм расцепления. Разницы в чувствительности и быстродействии между качественными УЗО и дифавтоматами одного класса нет.

Защита от сверхтоков

Здесь кроется главное техническое различие. У дифавтомата внутри корпуса установлены два независимых модуля расцепления:

Тепловой расцепитель (биметаллическая пластина) — защищает от перегрузки. Время срабатывания обратно пропорционально величине тока.
Электромагнитный расцепитель (соленоид) — защищает от короткого замыкания. Срабатывает практически мгновенно при превышении тока в 3-10 раз (в зависимости от время-токовой характеристики B, C, D).

У обычного УЗО таких расцепителей нет. Именно поэтому связка «автомат + УЗО» всегда занимает в щите больше места (как минимум 2 модуля против 1 модуля у дифавтомата, хотя бывают и узкие АВДТ на 1 модуль).

Маркировка и номиналы

На корпусе дифавтомата всегда указаны:

Номинальный ток (In) с температурной характеристикой (например, C16).
Номинальный отключающий дифференциальный ток (IΔn) (например, 30 мА).
Тип УЗО (AC, A, F, B).
Отключающая способность (например, 6000 А).
Схема подключения.

На корпусе обычного УЗО не указывается характеристика теплового расцепителя, так как его нет. Указаны только номинальный ток (как нагрузочная способность без срабатывания), дифференциальный ток и тип. Номинал автомата, который ставится последовательно, должен быть меньше или равен номинальному току УЗО (строгое правило селективности: автомат защищает УЗО от сверхтоков).

Монтаж и компоновка распределительного щита

Практический аспект установки существенно влияет на выбор. Рассмотрим оба подхода к сборке щитка.

Схема с раздельными автоматами и УЗО

Экономия места в случае группировки. На одну группу из нескольких автоматов устанавливается одно мощное УЗО (например, 40 А / 30 мА). Это позволяет защитить несколько линий (например, освещение, розетки разных комнат) одним аппаратом. Однако в этом случае при утечке на любой из линий обесточивается вся группа.
Громоздкость. Если ставить на каждую линию отдельную пару «автомат + УЗО», щиток получается большим (2 модуля на линию).
Сложность диагностики. При срабатывании группового УЗО сложнее определить, в какой именно линии произошла утечка. Приходится отключать автоматы по очереди.

Схема с дифавтоматами

Компактность. Один дифавтомат занимает 1-2 модуля (в зависимости от бренда и серии). Современные модели (например, ABB DS201, Legrand DX³) имеют ширину 1 модуль (17.5 мм). Это позволяет разместить в том же объеме щитка больше линий.
Модульность и независимость. Каждая линия защищена индивидуально. Срабатывание одной линии не отключает остальные, что критично для холодильников, морозильных камер или серверного оборудования.
Простая диагностика. Если выбило дифавтомат, проблема локализована в его цепи. Это ускоряет поиск неисправности.
Высокая стоимость комплекта. Один дифавтомат стоит дороже, чем один автомат и одно УЗО, особенно если речь идет о продуктах премиум-брендов. Однако в расчете на количество защищаемых линий и занимаемое место разница часто нивелируется, если не используется группировка.

Надежность и эксплуатация: аргументы «за» и «против»

Существует распространенное заблуждение, что раздельные компоненты всегда надежнее комбинированных. Реальность сложнее и требует анализа качества компонентов.

Риск взаимного влияния

Внутри дифавтомата тепловой и электромагнитный расцепители находятся в непосредственной близости от дифференциального трансформатора. Теоретически, при прохождении большого тока короткого замыкания, мощное магнитное поле может навести ложную ЭДС в дифференциальном трансформаторе, спровоцировав ложное срабатывание. В устройствах ведущих производителей (ABB, Siemens, Schneider Electric, Eaton, Hager) эта проблема решена конструктивно — за счет экранирования и правильной геометрии обмоток. В дешевых китайских дифавтоматах риск ложных срабатываний и, что опаснее, несрабатываний при утечке на фоне сверхтока, выше. Качественные дифавтоматы по надежности не уступают раздельным устройствам.

Выход из строя

Статистика рекламаций показывает, что у дешевых моделей дифавтоматов чаще выходят из строя именно расцепители, а электронная часть (усилитель сигнала утечки) остается целой. В случае с раздельной сборкой при выходе из строя, например, автомата, его замена стоит дешевле замены всего дифавтомата. Однако, с точки зрения времени простоя (Time-to-Repair), замена модуля на DIN-рейке занимает одинаковое время. Аргумент о том, что «УЗО и автомат — два аппарата, и выйдут они реже, чем один сложный аппарат», является статистически сомнительным и не подтверждается практикой эксплуатации оборудования от надежных брендов.

Экономическая эффективность: расчет стоимости

Финансовый вопрос — один из решающих для многих. Рассмотрим типовой щиток на 12 линий для квартиры.

Вариант 1 (Раздельная сборка):

Установка одного вводного УЗО на 40 А / 30 мА (защита от утечек на всех линиях).
Установка 12 однополюсных автоматических выключателей по 16 А (каждый защищает свою линию от КЗ).
Стоимость: 1 УЗО (около 1500-2500 руб.) + 12 автоматов (по 150-300 руб.) = от 3300 до 6100 руб.
Занимаемое место: 2 модуля (УЗО) + 12 модулей (автоматы) = 14 модулей.
Минус: при утечке отключится весь щит.

Вариант 2 (Дифавтоматы на каждую линию):

Покупка 12 однополюсных АВДТ на 16 А / 30 мА (например, Legrand DX³ 1 модуль).
Стоимость: 12 АВДТ по 900-1500 руб. = от 10800 до 18000 руб.
Занимаемое место: 12 модулей.
Плюс: полная независимость каждой линии, простота диагностики.

Вариант 3 (Гибрид: групповые УЗО + дифавтоматы на ответственные линии):

Установка двух УЗО (например, на кухню/санузел и на комнаты) по 40 А / 30 мА.
Автоматы защиты линий внутри групп.
Один дифавтомат на холодильник/морозильник (важно сохранить питание).
Стоимость: 2 УЗО (3000 руб.) + 10 автоматов (2000 руб.) + 1 АВДТ (1000 руб.) = около 6000 руб.
Этот вариант предлагает оптимальный компромисс между ценой, надежностью и удобством для большинства квартир.

Критерии выбора: практическое руководство

Итоговый вердикт зависит от конкретных условий. Нет универсального ответа «лучше УЗО» или «лучше дифавтомат». Есть правильный инженерный расчет.

Когда однозначно рекомендуется использовать дифавтомат.

Ограниченное пространство в щите. Если DIN-рейка заполнена, а нужно добавить новую линию — АВДТ в 1 модуль может быть единственным вариантом.
Критически важные потребители. Для холодильника, морозильной камеры, системы отопления, сервера, аквариума. Срабатывание общего УЗО оставит их без питания, что приведет к убыткам. Индивидуальный дифавтомат исключает этот риск.
Ответственные объекты с высоким риском утечки. Влажные помещения, бассейны, сауны, наружные розетки, стройплощадки. Для них АВДТ является стандартом безопасности (требования ПУЭ и ГОСТ Р 50571.7.702-2013).
Современные дома с датчиками и «умным домом». Высокое количество импульсных блоков питания может создавать значительные высокочастотные помехи, способные ложно активировать обычные УЗО типа AC. Дифавтоматы с типом A или F имеют лучшую помехозащищенность и фильтрацию.

Когда раздельная сборка (автомат + УЗО) рациональнее.

Стандартная квартира с бюджетным ремонтом. Если нет острой необходимости в независимости каждой линии, а объем щитка позволяет разместить 2-4 модуля запаса, раздельная сборка на группу из 3-4 автоматов с одним УЗО обойдется дешевле.
Проекты с большим количеством однотипных линий. Например, в офисных помещениях, где все линии идентичны, дешевле поставить одно мощное УЗО (63 А, 100 мА на вводе) и автоматы на каждую линию. Ложное срабатывание всего офиса — более частое событие, но экономия бюджета значительна.
Старый электромонтаж с алюминиевой проводкой. В таких сетях утечки чаще и носят нестабильный характер. Замена одного УЗО (сгоревшего от частых срабатываний) дешевле замены десятка АВДТ.
Необходимость резервирования. Если есть запас DIN-рейки, проще хранить один универсальный автомат и одно УЗО, чем десяток разных АВДТ с различными характеристиками.

Критерии выбора электротехнического оборудования (общие для обоих типов).

Бренд. Категорически не рекомендуется экономить на дифференциальной защите. Выбор между раздельным УЗО и дифавтоматом имеет смысл только в сегменте надежных производителей: ABB, Siemens, Schneider Electric (легранд), Hager, Eaton (Moeller), Chint (для эконом-сегмента). УЗО и АВДТ «безымянных» брендов не проходят испытания на время срабатывания и стойкость к КЗ, что создает смертельную опасность.
Тип дифференциального тока. Для бытовых цепей с импульсными блоками питания (компьютеры, стиральные машины, инверторные кондиционеры, LED-драйверы) обязателен тип A или F. Тип AC (для синусоидальных утечек) допускается только для нагревательных приборов и ламп накаливания.
Отключающая способность. Для квартир и домов с воздушной линией электропередач достаточно 4500 А (хотя лучше 6000 А). Для мощных вводов (гарантированный ток КЗ более 4000 А) требуется 10 000 А.
Селективность. Если используется групповое УЗО, его номинальный ток должен быть на ступень выше суммы номиналов автоматов группы. Например, на группу из 4 автоматов по 16 А (сумма 64 А) ставят УЗО на 63 А. Это предотвращает нагрев контактов УЗО.

Распространенные ошибки при монтаже

Независимо от выбранного типа оборудования, существуют типичные ошибки, которые сводят на нет всю защиту.

Отсутствие заземления (PE). УЗО и дифавтомат корректно работают только при наличии исправного контура заземления. В двухпроводной системе (фаза + ноль без земли) устройство не сможет защитить человека при прямом прикосновении к фазе, но защитит от косвенного прикосновения (например, если корпус прибора замкнут на ноль).
Объединение нулевых рабочих проводников (N) после УЗО. Если после УЗО объединить нули разных линий (например, в клеммнике), дифференциальный трансформатор перестанет видеть разбаланс, и устройство может не сработать или срабатывать ложно. Каждое УЗО и каждая линия должны иметь свой независимый нулевой проводник.
Неправильный выбор номинала по току. Если автомат стоит на 32 А, а УЗО на 25 А, то при перегрузке в 30 А сработает автомат не сразу (защита от перегрузки — это тепловой расцепитель, который может срабатывать долго), а через УЗО пойдет ток 30 А. В этом случае контакты УЗО будут перегреты, что приведет к их разрушению. Правило: номинал УЗО (по надписи на корпусе) должен быть на ступень выше номинала автомата (или равен, но не меньше).
Установка УЗО без автомата защиты. Это смертельно опасно. При коротком замыкании в сети после УЗО, оно сгорит, но не сможет разорвать цепь, так как его контакты не рассчитаны на гашение дуги КЗ. Пожар гарантирован.

Итоги: что выбрать для типового случая

Для небольшой однокомнатной квартиры с типовой электропроводкой: оптимален гибридный подход. Одно вводное УЗО на 40 А (30 мА) на всю квартиру, 3-4 автомата на группы. Это бюджетно и надежно. При возникновении утечки отключается вся квартира, но в однокомнатной квартире это не критично.

Для современного частного дома или квартиры-студии с большим количеством бытовой техники: настоятельно рекомендуется установка дифавтоматов на каждую линию. Это компактно, удобно при эксплуатации (не отключается весь дом при срабатывании одной линии) и обеспечивает максимальную защиту. Высокая стоимость оправдана комфортом и безопасностью.

Для загородного дома с сезонным проживанием: раздельная сборка с групповыми УЗО. Это проще в обслуживании, дешевле при возможной замене и не требует высоких начальных вложений.

В любом случае, конечный выбор определяется проектом электроснабжения. Если проект не выполнен, лучше проконсультироваться с квалифицированным электриком, который учтет сечение кабеля, токи нагрузки, наличие заземления и конкретные риски. Здоровье и сохранность имущества стоят того, чтобы потратить время на грамотный инженерный расчет.

Сводная таблица данных

В таблице ниже представлено сравнение ключевых характеристик, функциональных возможностей и эксплуатационных параметров устройств защитного отключения (УЗО) и дифференциальных автоматов (АВДТ) на основе данных из статьи. Данные сгруппированы по категориям: защитные функции, конструктивные особенности, монтаж, стоимость и критерии выбора.

Параметр / Критерий	УЗО (устройство защитного отключения)	Дифференциальный автомат (АВДТ)
Основная функция	Защита человека от поражения током при утечках и предотвращение пожаров от токов утечки.	Комбинированная защита: от токов утечки (как УЗО), от КЗ и от перегрузки (как автомат).
Защита от короткого замыкания (КЗ)	Не защищает. Требуется обязательная установка последовательного автомата.	Защищает (наличие электромагнитного расцепителя).
Защита от перегрузки	Не защищает. Требуется обязательная установка последовательного автомата.	Защищает (наличие теплового расцепителя на биметаллической пластине).
Механизм обнаружения утечки	Дифференциальный трансформатор тока. Принцип: векторная сумма токов в норме равна нулю.	Дифференциальный трансформатор тока. Принцип тот же. Разницы в чувствительности и быстродействии одного класса нет.
Наличие теплового и электромагнитного расцепителей	Отсутствуют.	Присутствуют оба: тепловой (от перегрузки, биметалл) и электромагнитный (от КЗ, соленоид).
Маркировка на корпусе (номиналы)	Номинальный ток (нагрузочная способность), дифференциальный ток (IΔn), тип (AC, A, F, B). Характеристика теплового расцепителя не указывается.	Номинальный ток (In) с время-токовой характеристикой (B, C, D), номинальный дифференциальный ток (IΔn), тип (AC, A, F, B), отключающая способность (например, 6000 А), схема подключения.
Занимаемое место в щите (на 1 линию)	Минимум 2 модуля (1 модуль УЗО + 1 модуль автомата). При группировке: 2 модуля (УЗО) + N автоматов.	1-2 модуля (в зависимости от бренда; современные модели — 1 модуль, 17.5 мм).
Независимость линий	При утечке на любой линии группы отключается вся группа (все линии за одним УЗО).	Полная независимость. Срабатывание одной линии не отключает остальные.
Диагностика неисправности	Сложнее при групповом УЗО. Требуется отключать автоматы по очереди для поиска утечки.	Проще. Проблема локализована в цепи конкретного дифавтомата.
Риск ложных срабатываний от помех	Выше у дешевых моделей. Устройства типа A или F (часто дифавтоматы) имеют лучшую помехозащищенность.	У ведущих брендов риск ложных срабатываний решен конструктивно (экранирование). Дешевые модели уязвимы.
Стоимость комплекта (типовой щиток на 12 линий, ориентировочно)	Вариант 1 (групповое УЗО + 12 автоматов): от 3300 до 6100 руб. (1 УЗО 1500-2500 руб. + 12 автоматов по 150-300 руб.).	Вариант 2 (12 АВДТ на каждую линию): от 10800 до 18000 руб. (по 900-1500 руб. за шт.).
Экономическая эффективность (гибридный вариант)	Вариант 3 (2 групповых УЗО + 10 автоматов + 1 АВДТ): около 6000 руб. Оптимальный компромисс.
Рекомендация по применению (когда выбрать)	Стандартная квартира с бюджетным ремонтом. Проекты с большим количеством однотипных линий (офисы). Старый электромонтаж с алюминиевой проводкой. Необходимость резервирования.	Ограниченное пространство в щите. Критически важные потребители (холодильник, сервер). Влажные помещения (бассейны, сауны). Современные дома с «умным домом» и импульсными БП.
Требования к заземлению (PE)	Корректная работа только при наличии исправного контура заземления. В двухпроводной системе защита от прямого прикосновения не гарантируется.
Правило селективности (номиналы)	Номинал автомата должен быть меньше или равен номинальному току УЗО. Номинал УЗО должен быть на ступень выше суммы номиналов автоматов группы.	Не требуется (автономное устройство).
Рекомендуемые бренды	Только надежные производители: ABB, Siemens, Schneider Electric (Legrand), Hager, Eaton (Moeller), Chint (эконом-сегмент). Категорически не рекомендуется экономить на дифференциальной защите.
Обязательный тип дифференциального тока	Для цепей с импульсными БП (компьютеры, стиральные машины, LED) — тип A или F. Тип AC — только для нагревателей и ламп накаливания.

Частые вопросы по теме (FAQ)

В чем принципиальная разница между УЗО и дифавтоматом?

УЗО (устройство защитного отключения) предназначено исключительно для защиты человека от токов утечки и предотвращения пожаров. Критически важно: УЗО не защищает цепь от короткого замыкания (КЗ) и перегрузки, для этого необходим последовательно включенный автоматический выключатель. Дифференциальный автомат (АВДТ) является комбинированным устройством, объединяющим в одном корпусе функции УЗО и автоматического выключателя. Он защищает и от утечек, и от КЗ, и от перегрузки, не требуя дополнительных аппаратов на линии.

Что занимает меньше места в электрощите: связка УЗО+автомат или один дифавтомат?

Связка «автомат + УЗО» всегда занимает в щите больше места (как минимум 2 модуля на линию). Один дифавтомат занимает 1-2 модуля. Современные модели (например, ABB DS201, Legrand DX³) имеют ширину 1 модуль (17.5 мм). Таким образом, для большого количества линий дифавтоматы позволяют существенно сэкономить место на DIN-рейке.

Что выбрать для критически важных потребителей, таких как холодильник или морозильная камера?

Однозначно рекомендуется использовать дифавтомат. При использовании группового УЗО срабатывание на любой из линий обесточивает всю группу, оставляя без питания критически важное оборудование. Индивидуальный дифавтомат на каждую линию обеспечивает независимость: срабатывание одной линии не отключает остальные, что критично для холодильников, морозильных камер или серверного оборудования.

Какой вариант экономически выгоднее: раздельная сборка на группу или индивидуальные дифавтоматы?

Если нет острой необходимости в независимости каждой линии, а объем щитка позволяет, раздельная сборка на группу (одно УЗО на 3-4 автомата) обойдется дешевле. Например, типовой щиток на 12 линий при раздельной сборке с групповым УЗО обойдется от 3300 до 6100 руб., а при установке 12 дифавтоматов — от 10800 до 18000 руб. Оптимальным компромиссом для большинства квартир является гибридный вариант: групповые УЗО плюс отдельные дифавтоматы на ответственные линии (холодильник, морозильник).

Почему УЗО обязательно нужно устанавливать вместе с автоматическим выключателем?

Установка УЗО без автомата защиты смертельно опасна. При коротком замыкании в сети после УЗО оно сгорит, но не сможет разорвать цепь, так как его контакты не рассчитаны на гашение дуги КЗ. Пожар гарантирован. Автомат, установленный последовательно с УЗО, защищает и цепь, и само УЗО от сверхтоков. Правило: номинал автомата, который ставится последовательно, должен быть меньше или равен номинальному току УЗО.
