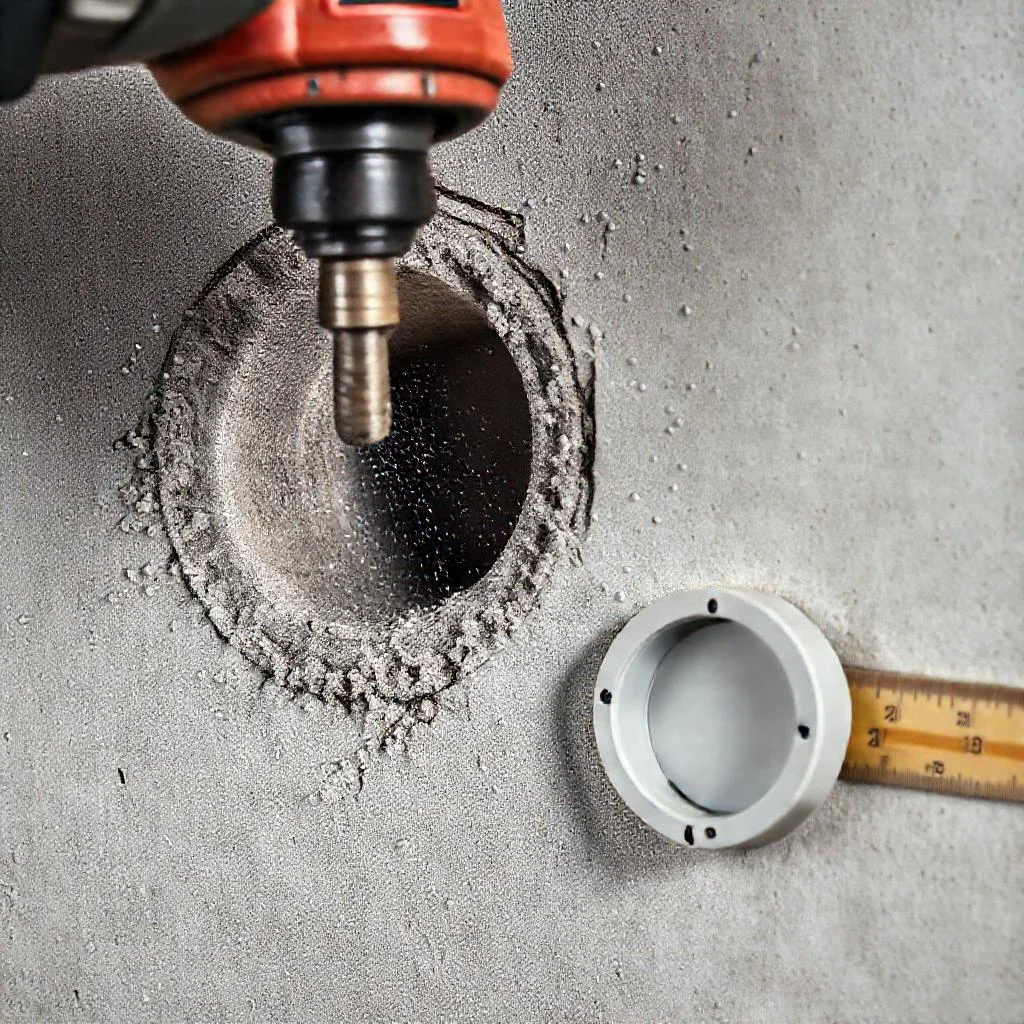

Установка подрозетников в бетонную стену коронкой: выбор диаметра и полный цикл работ
Монтаж электрической проводки в бетонных стенах требует точности. Неправильно выбранный диаметр подрозетника или инструмента приводит к нестабильной фиксации, растрескиванию штукатурки и невозможности установки механизма розетки или выключателя. Статья содержит исчерпывающую информацию о выборе коронки по бетону, типах подрозетников и пошаговой технологии установки.
Конструктивные особенности подрозетников и стандартные размеры
Подрозетник — это монтажная коробка, которая замуровывается в стену и служит основанием для установки электроустановочного изделия. Для бетонных стен используются модели, способные выдержать жесткое сцепление с цементным или гипсовым раствором.
Типы подрозетников по материалу
- Пластиковые с ребрами жесткости. Это наиболее распространенный вариант. Ребра увеличивают площадь сцепления с раствором. Корпус выполняется из негорючего полипропилена или ПВХ. Диапазон рабочих температур — от -25°C до +60°C.
- Пластиковые с отгибаемыми лапками. Универсальные модели. Для бетона они менее предпочтительны, так как лапки могут не обеспечить натяжение в твердой стене. Их лучше использовать в гипсокартоне или пустотелых перегородках.
- Металлические оцинкованные. Применяются редко, в основном для скрытой проводки в помещениях с повышенной пожароопасностью. Металл не поддерживает горение и выдерживает высокие температуры.
Габариты подрозетников для бетона
Стандартный наружный диаметр коробки составляет 68, 70, 72 и 75 мм. Внутренний посадочный диаметр (рабочая зона) всегда меньше наружного на 2–4 мм. Высота (глубина) варьируется от 40 до 80 мм. Для бетонных стен применяются коробки глубиной 45 или 60 мм.
Стандартный наружный диаметр 68 мм является базовым для большинства бытовых розеток и выключателей. Коробки 70 и 72 мм используются при монтаже в слабый бетон или при необходимости свободного размещения сростков проводов (скруток, гильз). Диаметр 75 мм считается редкостью, но применяется для установки усиленных механизмов или диммеров.
Выбор диаметра коронки для бетона
Коронка по бетону — это отрезной инструмент, работающий в паре с перфоратором или ударной дрелью. Основных параметра два: внешний диаметр режущей части и тип хвостовика.
Правило подбора: допуск на раствор
Подрозетник никогда не ставится впритирку к стенкам отверстия. Между корпусом коробки и бетоном должен оставаться зазор для фиксирующего раствора. Оптимальная толщина слоя составляет 3–5 мм. Если зазор сделать меньше 2 мм, раствор не проникнет равномерно, и подрозетник будет держаться ненадежно.
Исходя из этого, коронка должна быть больше наружного диаметра подрозетника на 5–8 мм. Например, для подрозетника диаметром 68 мм используется коронка 74 мм или 75 мм. Для коробок 70 мм применяется коронка 76 мм или 78 мм. Использование коронки 68 мм под подрозетник 68 мм категорически не допускается.
Таблица соответствия диаметров
Ниже приведены корректные сочетания для стандартных монтажных коробок:
- Подрозетник 68 мм — коронка 74 мм (допустимо 76 мм).
- Подрозетник 70 мм — коронка 76 мм (допустимо 78 мм).
- Подрозетник 72 мм — коронка 78 мм (допустимо 80 мм).
- Подрозетник 75 мм — коронка 82 мм (допустимо 85 мм, если доступен такой инструмент).
Коронки диаметром 74 и 76 мм являются самыми ходовыми в профессиональных бригадах. Они перекрывают практически весь спектр бытовых подрозетников.
Практические особенности работы коронками разных диаметров
Крупные коронки (82–85 мм) требуют мощного перфоратора с функцией долбления. С увеличением диаметра растет нагрузка на руки и инструмент. Ошибкой является попытка сверлить армированный бетон коронкой 82 мм без предварительного высверливания контура тонким буром. Это ведет к заклиниванию инструмента.
Стандартная глубина отверстия составляет 45–60 мм. Коронки имеют ограничитель (направляющее сверло), который должен пройти сквозь бетон на заданную глубину. Если попадается арматура, сверло скользит по металлу. В этом случае коронка перегревается, твердосплавные зубья крошатся. Решение — отказ от коронки и высверливание арматуры отдельно твердосплавным буром по металлу или болгаркой.
Влияние состава бетона на выбор
Старый рыхлый бетон (М100–М150) легко поддается коронке любого диаметра. Высокопрочный бетон (М400–М500) с кварцевым наполнителем тупит алмазные коронки. Для таких стен используют коронки с победитовыми напайками крупного зерна. Алмазные коронки для бетона (сухого реза) эффективны, но требуют наличия системы пылеудаления и строго центрированного инструмента.
Пошаговая технология установки подрозетника в бетон
Процесс состоит из этапов: разметки, бурения, сверления, очистки и фиксации.
Этап 1: Разметка и подготовка
- Определение центра. На стене отмечается точка установки розетки. Стандартная высота — 300 мм от уровня чистого пола (до центра подрозетника). Для выключателей — 900–950 мм.
- Диаметр. К центру прикладывается коронка. Обводится контур. Если планируется блок розеток (2–5 штук), берется межосевое расстояние 71 мм (для стандартных модулей) или 72 мм для ряда производителей. Центры соседних подрозетников должны быть строго на одной линии.
- Проверка проводки. Перед бурением штроборезом или перфоратором делается штроба от распределительной коробки к месту установки. Кабель закладывается и фиксируется с запасом 150–200 мм для торчащего конца.
Этап 2: Сверление отверстия
- Выбор инструмента. Перфоратор должен иметь переключатель режимов. Для бурения коронкой используется режим «сверление с ударом» (Hammer Drill).
- Техника бурения. Коронка с твердосплавными напайками устанавливается в центральное отверстие. Перфоратор удерживается двумя руками строго перпендикулярно стене. Не допускается раскачивание инструмента. Перекос коронки приводит к разбиванию отверстия до овальной формы.
- Сложные участки. Если коронка перегревается (появляется запах гари или дым), работу прекращают на 20–30 секунд. Остывание происходит естественным путем. Поливать коронку водой при сухом бурении запрещено — это разрушает токопроводящие элементы перфоратора.
- Глубина. Коронка заглубляется на полную длину режущей части (стандарт — 50–60 мм). После извлечения коронки оставшийся бетонный столбик (сердцевина) выбивается перфоратором с зубилом (режим «только удар»).
Этап 3: Примерка подрозетника и подготовка раствора
Подрозетник должен входить в отверстие свободно, но не болтаться. Если между стенками и корпусом остается щель более 8 мм, потребуется использование пластикового кольца-проставки (для увеличения посадочного диаметра) или замена подрозетника на модель с большим наружным диаметром. Оптимальное расстояние от края коробки до стены — 2–4 мм.
Самодельный раствор. Используется алебастр (строительный гипс) или гипсовая штукатурная смесь (Ротбанд, ГС-Гипс). Алебастр схватывается за 5–8 минут, что критично для блоков подрозетников. Штукатурная смесь твердеет за 20–30 минут, что удобнее для одиночной установки. Цементно-песчаный раствор для фиксации коробок в бетоне применяется редко, так как требует длительного схватывания и дает усадку.
Пропорция для алебастрового раствора: на 2 части алебастра 1 часть воды. Точная консистенция — густая сметана. После замешивания раствор наносится на внутренние стенки отверстия и на боковые ребра подрозетника.
Этап 4: Установка и выравнивание
- Позиционирование. Подрозетник вдавливается в раствор вращательным движением. Излишки раствора выдавливаются наружу — их сразу удаляют шпателем.
- Горизонт и угол. Корпус коробки не должен выступать за плоскость стены. Допускается утопление на 1–2 мм, если впоследствии стена будет выравниваться штукатуркой.
- Блокировка. Для блоков подрозетников используют соединители (клипсы). Сначала собирается ряд коробок на клипсы, проверяется совпадение центров, затем вся конструкция фиксируется раствором в стене.
- Проверка уровнем. Строго обязательно использование пузырькового уровня для каждого подрозетника в горизонтальной и вертикальной плоскостях. Установка на глаз приводит к криво стоящему механизму розетки.
Этап 5: Очистка канала провода
До застывания раствора (максимум через 5–10 минут после установки) через технологическое отверстие в подрозетнике протягивается провод. Резьбовые отверстия для винтов механизма должны быть свободны от алебастра. Если раствор попал внутрь коробки, его немедленно удаляют пальцем или палочкой. Застывший гипс удалить пластиковыми инструментами сложнее — он повреждает корпус.
Типичные ошибки и способы их предотвращения
Знание распространенных дефектов позволяет избежать переделок.
- Коронка малого диаметра. Если используется коронка 68 мм, а подрозетник 68 мм, последний не входит вовсе или входит с распиранием. Решение: расширить отверстие коронкой большего диаметра (72–76 мм) или снять слой бетона зубилом. Потеря времени составляет 10–15 минут.
- Отсутствие зазора для раствора. Подрозетник «сидит» впритык к бетону. Раствор не проникает в зазор, коробка держится только на натяжении. Через месяц штукатурка вокруг трескается, розетка выпадает.
- Слишком глубокое утапливание. Если корпус утоплен более чем на 5 мм от плоскости стены, механизм розетки не будет доставать до края подрозетника. Придется наращивать глубину кольцами-надставками.
- Нарушение межосевого расстояния. Для стандартной двойной розетки расстояние между центрами строго 71 мм. Отклонение в 2 мм делает невозможной установку декоративной рамки.
- Сверление без пылесоса. Бетонная пыль забивает механизм перфоратора, оседает на глазах и в легких. Для разовых работ используют пылесос с адаптером. Для профессиональных — промышленный пылесос с циклонным фильтром.
Современные технологии: алмазное бурение
Для высокоточного монтажа в армированном бетоне применяют алмазное бурение. Алмазные коронки работают без удара, только за счет вращения. Они режут арматуру диаметром до 12 мм, не выкрашивая кромки бетона. Однако такая коронка требует обязательного охлаждения водой (мокрое бурение) или мощного пылеотсоса (сухое бурение).
Алмазная коронка стоит в 3–5 раз дороже победитовой (от 1500 до 4000 рублей за диаметр 76 мм). Для одиночного монтажа в квартире их покупка нецелесообразна. Для промышленного ремонта — безальтернативный выбор.
Выводы по выбору диаметра и методике
Для бытовой установки подрозетников в бетон оптимальным сочетанием является коронка 74–76 мм и пластиковый подрозетник 68 мм с ребрами жесткости. Такой комплект гарантирует достаточный зазор для алебастрового раствора, стабильную посадку и совместимость со стандартными механизмами Legrand, Schneider Electric, Gira и других крупных брендов.
При монтаже блока из нескольких розеток проверка межосевого расстояния лазерным уровнем или шаблоном обязательна. Коронка должна соответствовать мощности перфоратора — для модели с энергией удара менее 3 Дж использование коронки 82 мм неэффективно и опасно.
Фиксация подрозетников осуществляется на алебастр или гипсовую штукатурку с временем схватывания не более 20 минут. Цементные составы не рекомендуются из-за длительного набора прочности и усадки. После застывания раствора розетка встает идеально ровно и выдерживает нагрузку в несколько десятков килограммов.
Сводная таблица данных
В таблице ниже представлено строгое соответствие между наружным диаметром подрозетника и рекомендуемым диаметром коронки для его установки в бетонную стену, а также ключевые параметры и ограничения, описанные в статье.
| Наружный диаметр подрозетника (мм) | Рекомендуемый диаметр коронки (мм) | Допустимый диаметр коронки (мм) | Рекомендуемая глубина подрозетника (мм) | Типичный материал подрозетника | Примечания по применению |
|---|---|---|---|---|---|
| 68 | 74 | 76 | 45 или 60 | Пластик с ребрами жесткости | Базовый размер для бытовых розеток и выключателей. Категорически не допускается использование коронки 68 мм. |
| 70 | 76 | 78 | 45 или 60 | Пластик с ребрами жесткости | Используется при монтаже в слабый бетон или при необходимости размещения сростков проводов. |
| 72 | 78 | 80 | 45 или 60 | Пластик с ребрами жесткости | Обеспечивает больший зазор для раствора. |
| 75 | 82 | 85 | 45 или 60 | Пластик с ребрами жесткости | Применяется для усиленных механизмов или диммеров. Требует мощного перфоратора (энергия удара более 3 Дж). |
Частые вопросы по теме (FAQ)
Какой диаметр коронки нужен для стандартного подрозетника 68 мм в бетон?
Для подрозетника наружным диаметром 68 мм используется коронка диаметром 74 мм (допустимо 76 мм). Это необходимо для создания технологического зазора 3–5 мм, который заполняется фиксирующим раствором. Использование коронки 68 мм категорически не допускается: подрозетник не войдет в отверстие или войдет с распиранием, что приведет к нестабильной фиксации.
Что делать, если подрозетник входит в отверстие впритык, без зазора для раствора?
Если подрозетник «сидит» впритык к бетону, раствор не проникает в зазор, и коробка держится только на натяжении. Через месяц штукатурка вокруг трескается, розетка выпадает. Для исправления необходимо расширить отверстие коронкой большего диаметра (например, с 68 мм до 74–76 мм) или снять слой бетона зубилом. Оптимальная толщина слоя раствора между корпусом коробки и бетоном составляет 3–5 мм.
Какое межосевое расстояние должно быть при сверлении отверстий под блок розеток?
Для стандартной двойной розетки расстояние между центрами соседних подрозетников строго 71 мм. Для ряда некоторых производителей — 72 мм. Отклонение даже на 2 мм делает невозможной установку декоративной рамки. Поэтому при монтаже блока проверка межосевого расстояния лазерным уровнем или шаблоном обязательна.
Какой раствор лучше всего использовать для фиксации подрозетников в бетоне?
Оптимальным является алебастр (строительный гипс) или гипсовая штукатурная смесь (например, Ротбанд). Алебастр схватывается за 5–8 минут, что критично для блоков подрозетников, штукатурная смесь — за 20–30 минут, что удобнее для одиночной установки. Цементно-песчаный раствор применяется редко, так как требует длительного схватывания и дает усадку. Пропорция для алебастрового раствора: на 2 части алебастра 1 часть воды (консистенция густой сметаны).
Почему нельзя сверлить отверстие коронкой 68 мм для подрозетника 68 мм?
Использование коронки 68 мм под подрозетник 68 мм категорически не допускается, так как это не оставляет технологического зазора для фиксирующего раствора. Подрозетник не входит вовсе или входит с распиранием, что приводит к ненадежной фиксации. Коронка должна быть больше наружного диаметра подрозетника на 5–8 мм: для коробки 68 мм требуется коронка 74 мм (допустимо 76 мм).
