Выбор метода соединения проводов в распределительной коробке: скрутка, пайка, клеммы

Монтаж электропроводки начинается с распределительных коробок. Именно в них происходит разветвление кабельных линий к розеткам, выключателям и осветительным приборам. Качество соединения проводов в этих узлах напрямую определяет надежность всей сети и пожарную безопасность объекта. Существует три основных подхода: классическая скрутка, пайка и использование клеммных зажимов. Каждый из методов имеет строгую область применения, регламентированную правилами устройства электроустановок (ПУЭ) и законами физики.

Физика процесса и требования ПУЭ к контактному соединению

Любое место стыка проводников — это зона повышенного сопротивления. Даже микроскопический воздушный зазор между жилами создает переходное сопротивление. При протекании тока это сопротивление вызывает нагрев. Чем больше нагрузка, тем выше температура. Если соединение ослабнет или окислится, нагрев перейдет в критическую фазу, что приведет к разрушению изоляции и короткому замыканию.

Правила устройства электроустановок (ПУЭ, глава 2.1) прямо предписывают, что соединение и ответвление жил проводов должно выполняться с помощью сварки, опрессовки, пайки или сжимов (винтовых, болтовых, пружинных). Простая скрутка без последующей фиксации (пайки, сварки или обжима) нарушает требования ПУЭ. Однако в бытовом монтаже скрутка остается базой для последующей обработки.

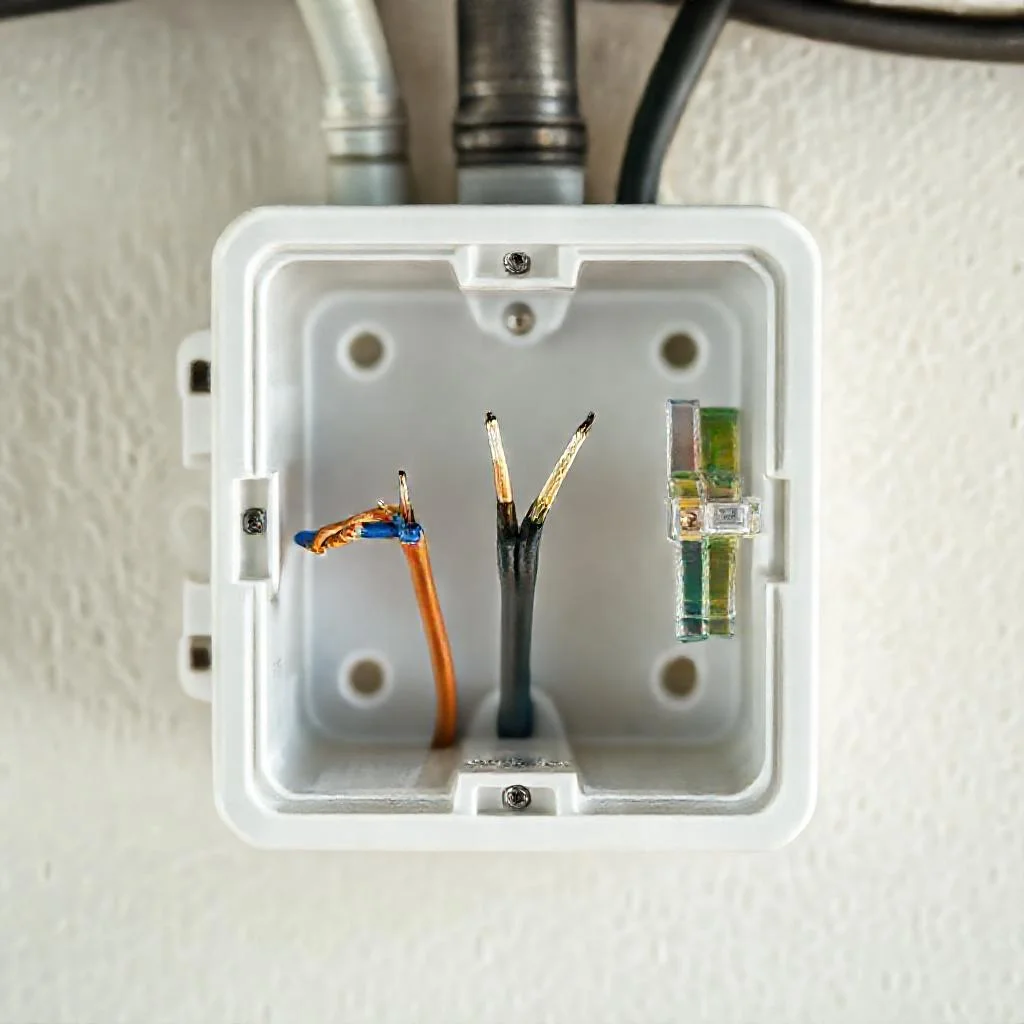

Иллюстрация к статье: как правильно соединять провода в распределительной коробке скрутка пайка или клеммы

Классическая скрутка: технология и нюансы

Скрутка — это механический способ соединения, при котором жилы переплетаются между собой для создания плотного контакта. Важно понимать: скрутка сама по себе не считается готовым соединением. Она является подготовительным этапом перед пайкой, сваркой или обжимом.

Правильная техника выполнения скрутки

Корректная геометрия скрутки обеспечивает минимальное сопротивление и механическую прочность. Зачищенные жилы (без повреждения металла) длиной 3-5 см складываются параллельно. Пальцами выполняется плотное «закручивание» в одну сторону до образования ровного шнура. Конец жил загибается пассатижами для фиксации. Существует также бандажная скрутка (с намоткой одной жилы на другую) и скрутка желобком (канавкой) — для алюминиевых проводов.

Для медных моножил (до 4 мм²): Оптимальна параллельная скрутка с последующим загибом концов.
Для медных многожильных (гибких) проводов: Требуется предварительная облудка каждой жилы. Простая скрутка без олова со временем ослабевает из-за пластичности тонких проволок.
Для алюминия: Скрутка — временная мера. Алюминий текуч и образует оксидную пленку с высоким сопротивлением. Даже качественная скрутка алюминия требует обязательной пропитки кварцевазелиновой смазкой или сварки.

Минусы голой скрутки: Высокое переходное сопротивление, нестабильность при температурных расширениях, запрет на использование в скрытой проводке и под штукатуркой без дополнительной фиксации.

Пайка: надежность с точки зрения физики

Пайка — это процесс соединения металлов с помощью расплавленного припоя, который затекает в зазоры между жилами. После остывания образуется монолитная структура с сопротивлением, близким к сопротивлению цельного проводника. Пайка гарантирует стабильный контакт на десятилетия, если выполнена корректно.

Технология пайки в распределительной коробке

Для пайки медных проводов применяют оловянно-свинцовые припои (ПОС-61, ПОС-60) и канифольные флюсы. Использование кислотных флюсов (хлорид цинка) категорически запрещено — они разрушают жилу и вызывают коррозию. Порядок действий:

Жилы зачищаются и закручиваются в плотную скрутку.
Скрутка прогревается паяльником мощностью от 60 до 100 Вт.
Флюс (канифоль или спирто-канифольный раствор) наносится на горячий металл.
Припой расплавляется и втягивается в капиллярные зазоры скрутки. Движение паяльника — от середины к краям.
Готовая скрутка должна быть ровно покрыта припоем, без наплывов и острых граней.

Критическое правило: Нельзя перегревать место пайки. Перегрев снижает прочность меди и разрушает изоляцию на расстоянии до 2 см от точки пайки.

Ограничения метода пайки

Пайка — качественный, но трудоемкий метод. Она требует навыка, времени и наличия паяльного оборудования. Пайка алюминия без специальных флюсов (например, Ф-64) невозможна в бытовых условиях. Кроме того, паяное соединение боится вибраций и изгибов — монолитная структура может треснуть при механической нагрузке. Пайка неприменима для стальных или оцинкованных жил.

Клеммные соединения: современный стандарт

Клеммники (сжимы) — заводские устройства, позволяющие соединять провода без инструмента (кроме отвертки) и без нагрева. Современный рынок предлагает три основных типа клемм, соответствующих ПУЭ: самозажимные (WAGO), винтовые и колпачки СИЗ.

Самозажимные клеммы (WAGO и аналоги)

Это пружинные зажимы, которые фиксируют жилу за счет усилия плоской пружины. Производители заявляют до 200 000 циклов подключения при соблюдении условий эксплуатации. Основные правила монтажа:

Сечение провода: Строго в диапазоне, указанном на корпусе клеммы (например, 0,75-2,5 мм² для серии 2273). Использование провода меньшего сечения недопустимо — пружина не зажмет его.
Тип провода: Моножила вставляется напрямую. Многожильный провод обязательно должен быть оконцован гильзой (НШВИ) перед установкой.
Температурный режим: Большинство пластиковых корпусов рассчитаны до +85°C. Рядом с нагревательными приборами самозажимные клеммы не применяются.
Токовая нагрузка: Для освещения (до 10 А) подходят любые качественные пружинные клеммы. Для розеточных групп (16-25 А) рекомендуется выбирать клеммы с маркировкой «для силовых цепей» или использовать винтовые зажимы.

Самозажимные клеммы — единственный метод, позволяющий соединять медь и алюминий в одной точке без гальванической коррозии. Металлическая шинка в таких клеммах (биметаллическая или луженая медь) исключает прямой контакт разнородных металлов.

Винтовые клеммники

Классические клеммные колодки из полиамида или карболита. Зажим жилы производится стальным винтом через стальную шайбу. Требования к монтажу жесткие:

Оголенный конец жилы должен выступать за винт на 1-2 мм.
Многожильные провода необходимо опрессовывать наконечниками НШВИ или НКИ, иначе винт перекусит тонкие проволочки.
Алюминиевые жилы требуют подтяжки винта через 6-12 месяцев эксплуатации (алюминий «течет» под давлением).

Винтовые зажимы выдерживают большие токи (до 32 А на клемму), чем пружинные. Они дешевы и надежны при правильной установке, но громоздки и требуют обслуживания.

Колпачки СИЗ (соединительные изолирующие зажимы)

Пружинные колпачки с конической пружиной внутри. При накручивании на скрутку пружина сжимается, обжимая жилы. СИЗ эффективны только для медных моножил. Основное правило — предварительная скрутка. СИЗ не обеспечивают достаточного контакта для алюминия. Максимальный ток для СИЗ — до 24 А при сечении до 4 мм².

Сравнительный анализ: что и когда выбирать

Выбор метода зависит от материала жилы, сечения, назначения цепи и условий эксплуатации. Приведем сравнительную характеристику по критическим параметрам:

По надежности контакта (токовая нагрузка 16-25 А): Пайка и обжим (гильза) занимают первое место. Клеммы WAGO — второе. Голая скрутка — аутсайдер.
По скорости монтажа: Клеммы — 1 минута на 1 соединение. Пайка — 5-10 минут. Скрутка — 30 секунд, но требует фиксации.
По сложности для новичка: Клеммы — минимальная ошибка. Пайка — средняя сложность. Скрутка — кажущаяся простота, но высокий риск дефекта.
По пожарной безопасности: Все методы, выполненные по правилам, безопасны. Самое опасное — плохо затянутый винт или недопай.
По стоимости: Скрутка + изолента — почти бесплатно. Пайка — стоимость паяльника и припоя. Клеммы — постоянные затраты на расходники.

Актуальные нормативы (ГОСТ Р 50571.5.52-2011) не запрещают скрутку, если она является частью технологического процесса (подготовка к сварке или пайке). Однако в большинстве современных проектов проектные организации закладывают клеммные соединения как основной метод, особенно в системах УДП (умный дом) и цепях с автоматикой.

Критические ошибки при монтаже

Даже выбрав правильный метод, можно допустить фатальные ошибки. Перечислим наиболее распространенные:

Скрутка алюминия с медью напрямую. Гальваническая реакция разрушает контакт за 2-3 года. Только через клемму (WAGO или биметаллическую).
Избыточное усилие затяжки винта. Провод пережимается и ломается в корпусе клеммы. Рекомендуемый момент затяжки для винта М3 — не более 0,4 Н·м.
Использование алюминиевых проводов с СИЗ. Пружина не обеспечивает постоянного давления на алюминий. Результат — нагрев и оплавление колпачка.
Отсутствие разделки изоляции под пайку. Дым от горящей изоляции — признак перегрева. Необходимо использовать термоусадочные трубки, которые надеваются до пайки.
Соединение в коробке более 3-х проводов одного сечения. Не каждая клемма рассчитана на 4-5 жил. Нужно рассчитывать количество мест в клемме или использовать шину ответвления.

Регламент обслуживания и диагностики

Соединения в распределительной коробке требуют проверки при смене владельца жилья или при модернизации щитового оборудования. Симптомы проблем: запах гари, пожелтение изоляции на вводах, нагрев коробки (определяется тыльной стороной ладони). В таких случаях коробка вскрывается, и каждое соединение проверяется визуально и на сопротивление.

Итоговые рекомендации специалиста

Для монтажа современной проводки (медь, нагрузка до 25 А, скрытая проводка) предпочтительным выбором являются качественные самозажимные клеммы WAGO с маркировкой «221» или «222» (для многожильных проводов) и «2273» (для моножил). Они обеспечивают требуемый стандартами контакт, легко монтируются, позволяют заменять провод без повреждения.

Пайка остается золотым стандартом для ремонта и в условиях высокой влажности (ванные комнаты, подвалы). Однако пайка требует высокой квалификации исполнителя. Если навыка нет — безопаснее установить клеммник.

Голая скрутка допустима только в качестве временного соединения (не более 24 часов) при аварийных работах. Любой стационарный монтаж должен заканчиваться либо обжимом, либо пайкой, либо установкой сертифицированного клеммного зажима.

Сводная таблица данных

В таблице ниже представлено сравнение трёх основных методов соединения проводов в распределительной коробке: скрутки, пайки и клеммных зажимов. Данные основаны исключительно на информации из предоставленной статьи. Сравнение проведено по ключевым критериям, упомянутым в тексте: соответствие ПУЭ, надежность контакта, допустимые материалы и жилы, скорость монтажа, а также критически важные ограничения и ошибки.

Критерий / Параметр	Скрутка (классическая)	Пайка	Клеммные соединения (WAGO, винтовые, СИЗ)
Соответствие ПУЭ (гл. 2.1) как готовое соединение	Нарушает требования ПУЭ. Является подготовительным этапом перед пайкой, сваркой или обжимом.	Предписан как допустимый метод.	Предписаны как допустимый метод (сжимы винтовые, пружинные).
Надежность контакта (токовая нагрузка 16-25 А)	Аутсайдер. Высокое переходное сопротивление, нестабильность.	Первое место (наравне с обжимом).	Второе место (WAGO). Винтовые выдерживают до 32 А. СИЗ — до 24 А.
Скорость монтажа (на 1 соединение)	30 секунд (но требует обязательной последующей фиксации!).	5-10 минут.	1 минута.
Сложность для новичка	Кажущаяся простота, но высокий риск дефекта.	Средняя сложность.	Минимальная ошибка.
Материал жил	Медь (моножилы до 4 мм²), Алюминий (только как временная мера).	Только медь. Пайка алюминия невозможна в бытовых условиях (требует спецфлюса Ф-64).	Медь и алюминий (только через клемму WAGO для исключения гальванической коррозии).
Тип жил (многожильные / моножильные)	Многожильные (гибкие): требуется предварительная облудка. Моножильные: оптимальна параллельная скрутка.	Любые медные (многожильные требуют предварительной скрутки).	Самозажимные WAGO: моножила напрямую, многожильный — только с гильзой НШВИ. Винтовые: многожильные — только с наконечником НШВИ/НКИ.
Стоимость	Почти бесплатно (нужна только изолента).	Стоимость паяльника и припоя.	Постоянные затраты на расходники.
Требования к инструменту	Пассатижи.	Паяльник мощностью от 60 до 100 Вт, припой (ПОС-61, ПОС-60), канифоль (флюс).	Отвертка (для винтовых), стриппер (для зачистки). Для WAGO инструмент не нужен.
Критические ошибки и ограничения	Запрещена для скрытой проводки без фиксации. Запрещена для соединения меди с алюминием напрямую.	Запрещены кислотные флюсы. Боится вибраций и изгибов (может треснуть).	WAGO: Ограничение по току (до 10 А для освещения). Винтовые: Требуют подтяжки алюминия через 6-12 мес. СИЗ: Неэффективны для алюминия.
Обслуживание (периодичность)	Не подлежит обслуживанию как готовое соединение.	Не требуется при стабильной нагрузке (для меди).	Винтовые алюминий: каждые 5 лет подтяжка. WAGO (медь): не требуется.

Частые вопросы по теме (FAQ)

Почему простая скрутка проводов запрещена ПУЭ?

Согласно ПУЭ (глава 2.1), соединение и ответвление жил должно выполняться с помощью сварки, опрессовки, пайки или сжимов. Простая скрутка без последующей фиксации (пайкой, сваркой или обжимом) нарушает эти требования, так как создает высокое переходное сопротивление, нестабильна при температурных расширениях и запрещена для использования в скрытой проводке под штукатуркой без дополнительной фиксации.

Как правильно паять медные провода в распределительной коробке?

Для пайки медных проводов применяйте оловянно-свинцовые припои (ПОС-61, ПОС-60) и только канифольные флюсы — кислотные флюсы (хлорид цинка) категорически запрещены. Порядок действий: зачистите жилы, выполните плотную скрутку длиной 3-5 см, прогрейте скрутку паяльником мощностью 60-100 Вт, нанесите флюс на горячий металл, затем расплавьте припой, двигаясь от середины к краям для заполнения капиллярных зазоров. Критически важно не перегревать место пайки — перегрев разрушает изоляцию на расстоянии до 2 см от точки пайки.

Какие клеммы выбрать для соединения алюминиевых и медных проводов?

Для соединения алюминиевых и медных проводов напрямую запрещено из-за гальванической реакции, разрушающей контакт за 2-3 года. Единственный метод, позволяющий соединять эти металлы в одной точке без гальванической коррозии, — использование самозажимных клемм (например, WAGO). Металлическая шинка в таких клеммах (биметаллическая или луженая медь) исключает прямой контакт разнородных металлов.

Какой максимальный ток выдерживают колпачки СИЗ и для каких проводов они подходят?

Максимальный ток для соединительных изолирующих зажимов (СИЗ) составляет до 24 А при сечении провода до 4 мм². Эти колпачки эффективны только для медных моножил и требуют обязательной предварительной скрутки. СИЗ не обеспечивают достаточного контакта для алюминиевых жил — пружина не создает постоянного давления на алюминий, что приводит к нагреву и оплавлению колпачка.

Как часто нужно обслуживать соединения в распределительной коробке?

Для алюминиевой проводки рекомендуется каждые 5 лет производить подтяжку винтовых клемм. Медная проводка в пайке и клеммах WAGO не требует планового обслуживания при стабильной нагрузке. Проверку соединений необходимо проводить при появлении симптомов проблем: запах гари, пожелтение изоляции на вводах или нагрев коробки (определяется тыльной стороной ладони). В таких случаях коробка вскрывается, и каждое соединение проверяется визуально и на сопротивление.
