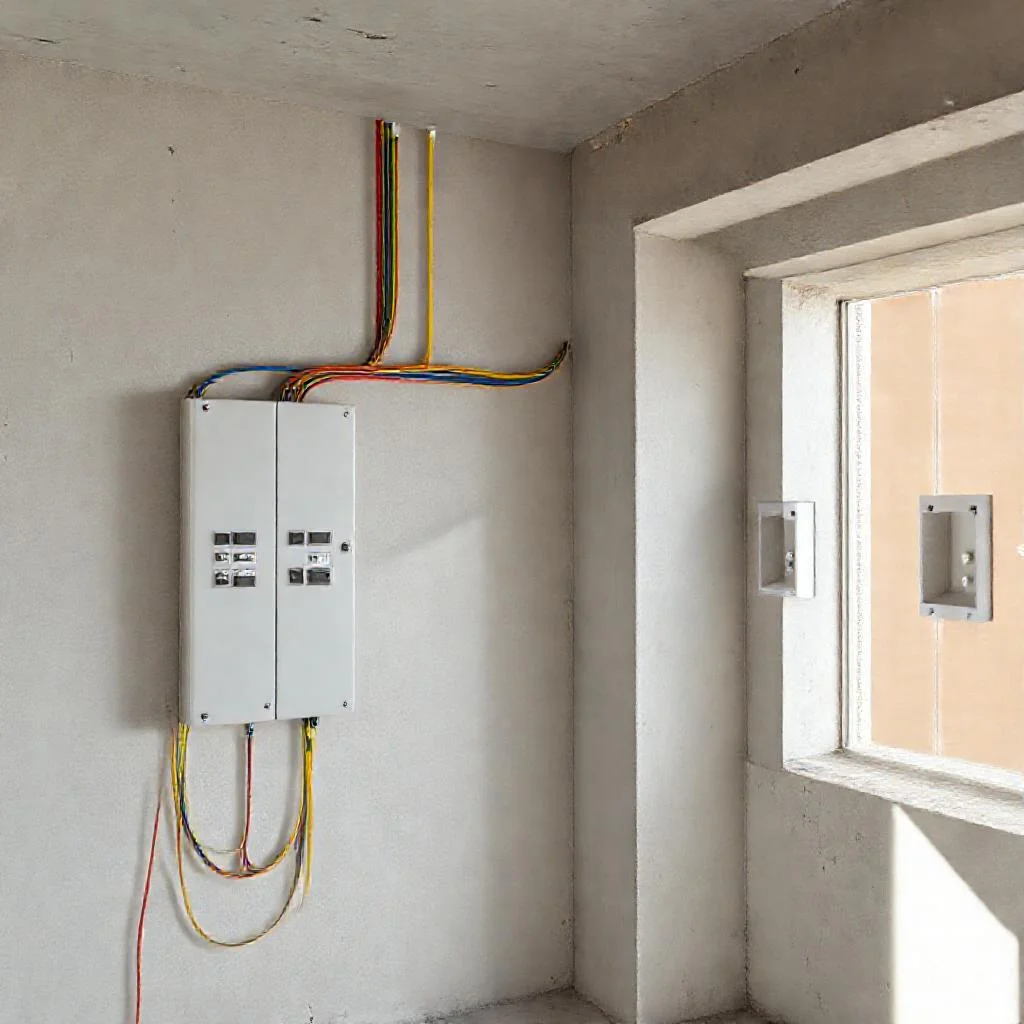

Разводка электропроводки в новостройке от щитка: пошаговое руководство
Электропроводка в новой квартире — это не просто набор кабелей. Это инженерная система, от которой зависит безопасность жильцов. Правильная разводка от распределительного щита до каждой розетки и выключателя избавит от перегрузок сети и проблем с эксплуатацией.
В новостройках часто предлагают базовый монтаж — на одну линию света и одну линию розеток. Этого недостаточно для современной техники. Оптимальное решение — полная переделка проводки с собственным проектом и нормативными расчётами.
Проектирование схемы: с чего начинается разводка
Любая грамотная разводка начинается с плана. На этом этапе определяют расположение всех потребителей. Рисуют план квартиры с расстановкой мебели и крупной бытовой техники.
Важно заранее продумать, где будет стоять холодильник, стиральная машина, электроплита или сплит-система. Под каждое мощное устройство прокладывают отдельную линию.
Далее схему разбивают на группы. Каждую группу защищают отдельным автоматом в щитке. Это самый надёжный способ избежать полного обесточивания квартиры при коротком замыкании или ремонте.
- Освещение — отдельный автомат и отдельная группа проводов.
- Розетки жилых комнат — обычно одна-две группы на квартире.
- Розетки кухни — как минимум одна отдельная группа с кабелем 4 мм².
- Стиральная машина и сушилка — выделенная линия.
- Электроплита (варочная панель) — отдельная линия 6 мм² на 32-40 ампер.
- Кондиционеры — по отдельной линии на каждый внутренний блок.
Такая группировка позволяет балансировать нагрузку по фазам (в трёхфазных домах) и упрощает поиск неисправностей. Количество групп рассчитывают исходя из общей мощности квартиры.
Расчёт сечения кабеля: ключевой этап безопасности
Сечение кабеля напрямую зависит от номинального тока автоматического выключателя. Автомат защищает кабель от перегрева. Если автомат будет слишком мощным, проводка начнёт плавиться раньше, чем сработает защита.
Для освещения в новостройках используют кабель сечением 1,5 мм². Такой провод выдерживает ток до 16 ампер. Автомат ставят на 10 ампер — это даёт запас прочности и исключает перегрузку тонкого провода.
Для розеточных групп в жилых комнатах применяют кабель 2,5 мм². Он выдерживает ток до 25 ампер. Для надёжности автомат берут на 16 ампер. Это покрывает стандартные нагрузки: телевизор, компьютер, зарядные устройства.
Для кухонных розеток и стиральной машины сечение кабеля уже должно быть 4 мм². Номинальный автомат — 20 или 25 ампер. Мощная духовка или варочная поверхность требуют 6 мм² с автоматом 32 ампера.
Сечение рассчитывают строго по нагреву и потере напряжения. Для квартирной проводки достаточно медного трёхжильного кабеля марки ВВГнг-LS или NYM. Алюминий в жилых квартирах категорически не рекомендуется из-за низкой надёжности соединений.
Выбор типа проводки: скрытая или открытая
В новостройках разводка стандартно делается скрытой в штробах стен и стяжке пола. Это эстетично, пожаробезопасно и не занимает полезного пространства. Открытую проводку применяют только в технических помещениях или при отделке под лофт.
Штробы вырезают строго вертикально от розеток до пола или горизонтально под потолком. Диагональное штробление запрещено нормативами — это снижает прочность несущих стен. В панельных домах несущие стены штробить вообще нельзя.
Для проводки в полу или под стяжкой кабель прокладывают в защитной гофрированной трубе. Это обеспечивает дополнительную изоляцию и возможность замены провода без вскрытия стяжки. В стенах труба обязательна при монтаже в горючих основаниях (дерево, гипсокартон).
Устройство распределительного щита
Щиток в новостройке — это сердце всей электросети. Устанавливают его обычно в коридоре или прихожей рядом с входной дверью. Размер щита выбирают с запасом по количеству модулей: минимум 24-36 модулей на среднюю квартиру.
Внутри щита монтируют следующее оборудование:
- Вводной автомат (общий выключатель на всю квартиру).
- УЗО (устройство защитного отключения) на каждую группу или общее на всю квартиру.
- Автоматы на каждую линию по току.
- Дифференциальные автоматы — комбинация автомата и УЗО в одном корпусе.
- Автомат с УЗО для влажных помещений.
- Шины нулевые (N) и защитные (PE).
Каждую группу подписывают. Например: «Освещение коридор», «Кухня розетки», «Бойлер». Это ускоряет отключение при аварии. Монтаж ведут строго в строгом соответствии с цветовой маркировкой проводов: коричневый или чёрный — фаза, синий — ноль, жёлто-зелёный — земля.
Монтаж кабельных линий: техника и нюансы
Кабель от щита до распределительных коробок прокладывают целым отрезком. Соединения внутри стен делать запрещено. Все скрутки выполняют только в распаечных коробках, которые потом закрывают крышками и штукатурят.
Протяжка провода в гофре облегчает замену линии. Если кабель идёт по перекрытию, его фиксируют клипсами через каждые 40-50 см. В штробах кабель крепят алебастром или дюбель-хомутами. После укладки штробы заштукатуривают.
В одной штробе допускается прокладка нескольких кабелей. Расстояние между ними строго не нормируется, но их не перекручивают и не пересекают под острым углом. Если провода пересекаются — место пересечения защищают дополнительной изоляцией.
Заземление обязательно для всех розеток и металлических корпусов светильников. В новостройках используется система TN-C-S или TN-S с отдельным защитным проводником. Подключение без заземления считается грубым нарушением ПУЭ.
Установка подрозетников и распределительных коробок
Под каждую розетку или выключатель устанавливают подрозетник — специальный пластиковый стакан. В бетонных стенах подрозетники монтируют на алебастр или гипсовую штукатурку. В гипсокартоне — на зажимы или специальные уши.
Подрозетники фиксируют строго вровень с плоскостью стены. Высота установки розеток стандартная — 30 см от пола (для жилых комнат) и 110 см (на кухне над столешницей). Выключатели обычно ставят на высоте 90-100 см.
Распределительные коробки в новостройке часто располагают под потолком. Доступ к ним оставляют доступным — за подвесным потолком или съёмной панелью. В малогабаритных квартирах часть коробок переносят в нишу щитка, если это позволяет количество соединений.
Соединение проводов: что разрешено и что запрещено
Качество контакта — главный критерий долговечности проводки. Соединять провода в распредкоробке допускается несколькими способами:
- Клеммные колодки Wago — самый распространённый вариант для бытовой проводки. Надёжны для цепей до 25 ампер. Требуют правильного выбора типа и сечения.
- Сварка или пайка — дают монолитный неразъёмный контакт. Применяются в профессиональном монтаже.
- Опрессовка гильзами — хороший способ для мощных линий. Требует пресс-клещей.
Запрещено использовать обычные скрутки без изоляции и пайки. Они со временем окисляются, греются и приводят к возгоранию. Также не применяют ленточную изоленту внутри распредкоробок — только термоусадочные трубки или колпачки.
Защита от поражения электрическим током
Устройство защитного отключения (УЗО) — обязательный элемент в новостройке. УЗО реагирует на ток утечки. Если человек случайно коснётся фазы, устройство отключит питание за доли секунды.
Для групповых линий розеток ставят УЗО с током утечки 30 мА. Для стиральной машины, бойлера и посудомойки рекомендуется УЗО на 10 мА. Вводное УЗО на всю квартиру — не более 100 мА.
В современном монтаже чаще используют дифференциальные автоматы (дифавтоматы). Они совмещают функции автоматического выключателя и УЗО. Это экономит место в щитке и упрощает поиск неисправностей.
Все металлические части щита, корпуса приборов и проводку заземляют. В системах TN-C-S повторное заземление не делают, но на вводе обязательно ставят шину PE, соединённую с магистралью заземления подъезда.
Проверка и тестирование перед эксплуатацией
После завершения монтажа всю проводку проверяют. Для этого приглашают квалифицированного электрика или делают замеры мультиметром. Проверяют сопротивление изоляции, отсутствие короткого замыкания и правильность фазировки.
Измерение сопротивления изоляции мегаомметром обязательно. Нормальное значение — не менее 0,5 МОм. Если изоляция повреждена, кабель заменяют до начала отделочных работ.
Нагрузочный тест — подают номинальный ток по каждой линии на 10-15 минут. Проверяют нагрев кабеля и автоматов. Если температура превышает 65 градусов, нужно или менять кабель, или снижать номинал автомата.
Финальная проверка — включение всех устройств одновременно. Это имитирует рабочую ситуацию. При правильной разводке машины и автоматы не отключаются, провода не греются, свет не моргает. После успешного теста составляют однолинейную схему щита и акт скрытых работ.
Распространённые ошибки и как их избежать
Ошибки при разводке электропроводки в новостройке часто исправляют уже после чистовой отделки. Это дорого и неудобно. Ниже перечислены типичные проблемы.
- Экономия на сечении кабеля — ведёт к перегреву и аварии. Лучше взять провод с запасом хотя бы на 15-20%.
- Отсутствие разделения по группам — при коротком замыкании света гаснет вся квартира.
- Соединения в стене — их невозможно починить без демонтажа отделки.
- Пренебрежение заземлением — категорически опасно для жизни.
- Установка автоматов без УЗО — отсутствует защита утечки.
Ещё одна популярная ошибка — попытка использовать алюминиевый провод в сочетании с медным без клеммных переходников. В месте контакта образуется гальваническая пара, которая быстро разрушается.
Все работы по электропроводке в новостройке выполняют строго по проекту и с соблюдением действующих ПУЭ (правил устройства электроустановок) и СП (сводов правил). Самостоятельный монтаж без проверки схемы недопустим, если нет соответствующей квалификации.
Сводная таблица данных
В представленной ниже таблице систематизированы ключевые параметры разводки электропроводки в новостройке от щитка: сгруппированы нагрузки, указаны соответствующие сечения кабелей, номиналы автоматических выключателей и типы защитных устройств (УЗО). Все цифры строго соответствуют данным из текста статьи.
| Группа потребителей | Сечение кабеля (медь) | Номинальный ток автомата | Рекомендуемый ток УЗО | Примечания |
|---|---|---|---|---|
| Освещение | 1,5 мм² | 10 А | — | Отдельная группа, автомат с запасом прочности |
| Розетки жилых комнат | 2,5 мм² | 16 А | 30 мА | Одна-две группы на квартиру |
| Розетки кухни | 4 мм² | 20 или 25 А | 30 мА | Минимум одна отдельная группа |
| Стиральная машина / Сушилка | 4 мм² | 20 или 25 А | 10 мА | Выделенная линия |
| Электроплита (варочная панель) | 6 мм² | 32 А | — | Отдельная линия на 32-40 ампер |
| Кондиционеры | — | — | — | По отдельной линии на каждый внутренний блок |
| Влажные помещения (бойлер, посудомойка) | — | — | 10 мА | Автомат с УЗО для влажных помещений |
| Вводной автомат (общий) | — | — | Не более 100 мА | Общий выключатель на всю квартиру |
Частые вопросы по теме (FAQ)
Какое сечение кабеля нужно использовать для разных групп потребителей?
Сечение кабеля зависит от номинала автомата. Для освещения в новостройках используется кабель 1,5 мм² (автомат на 10 А). Для розеток жилых комнат — кабель 2,5 мм² (автомат 16 А). Для кухонных розеток и стиральной машины — 4 мм² (автомат 20/25 А). Для мощной варочной панели и духовки — 6 мм² (автомат 32 А). Рекомендуется применять медный трёхжильный кабель марки ВВГнг-LS или NYM.
Нужно ли разделять проводку на группы?
Да, это критически важно. Схему обязательно разбивают на группы, каждую из которых защищают отдельным автоматом в щитке. Минимальный набор: отдельная группа на освещение, одна-две группы розеток жилых комнат, отдельная группа розеток кухни (кабель 4 мм²), выделенная линия для стиральной и сушильной машин, отдельная линия для электроплиты (6 мм²), а также отдельная линия на каждый кондиционер. Это избавит от полного обесточивания квартиры при аварии или ремонте.
Как правильно соединять провода в распределительных коробках?
Кабель от щита до распределительных коробок прокладывают целым отрезком, соединения внутри стен запрещены. В самих коробках допускается использовать клеммные колодки Wago (до 25 А), сварку/пайку или опрессовку гильзами. Категорически нельзя использовать обычные скрутки без изоляции и пайки — они со временем окисляются и приводят к возгоранию. Ленточная изолента внутри коробок не применяется, только термоусадочные трубки или колпачки.
Какая защита от поражения током обязательна?
Устройство защитного отключения (УЗО) — обязательный элемент. Для групповых линий розеток ставят УЗО с током утечки 30 мА. Для стиральной машины, бойлера и посудомойки рекомендуется УЗО на 10 мА, вводное — не более 100 мА. В современном монтаже чаще используют дифференциальные автоматы (дифавтоматы), которые совмещают функции автомата и УЗО. Заземление обязательно для всех розеток и металлических корпусов светильников.
Какие ошибки в разводке самые распространенные и опасные?
К типичным ошибкам относятся: экономия на сечении кабеля (ведет к перегреву), отсутствие разделения на группы (короткое замыкание гасит свет во всей квартире), соединения проводов в стене (их невозможно починить без демонтажа отделки), пренебрежение заземлением (опасно для жизни), установка автоматов без УЗО (отсутствует защита от утечки) и попытка соединять алюминий с медью без клеммных переходников (образуется гальваническая пара, разрушающая контакт).
