Монолитная плита фундамента: расчет арматуры и технология заливки
Монолитная железобетонная плита является одним из самых надежных типов фундаментов для частного и промышленного строительства. Ее основное преимущество — равномерное распределение нагрузки от здания на грунт. Это делает плиту незаменимой на слабых, пучинистых и песчаных почвах. В отличие от ленточного фундамента, плита работает как единая жесткая платформа. Она не боится сезонных подвижек грунта, если армирование и бетонирование выполнены по правилам.
Конструкция представляет собой сплошную железобетонную плиту, залитую под всей площадью будущего строения. Толщина плиты обычно варьируется от 200 до 400 мм в зависимости от веса здания и характеристик грунта. Правильный расчет арматуры и соблюдение технологии заливки — это два столпа, на которых держится долговечность всего фундамента. Ошибки на этапе проектирования или бетонирования приводят к трещинам, перекосам и разрушению конструкции.
Расчет арматуры для монолитной плиты

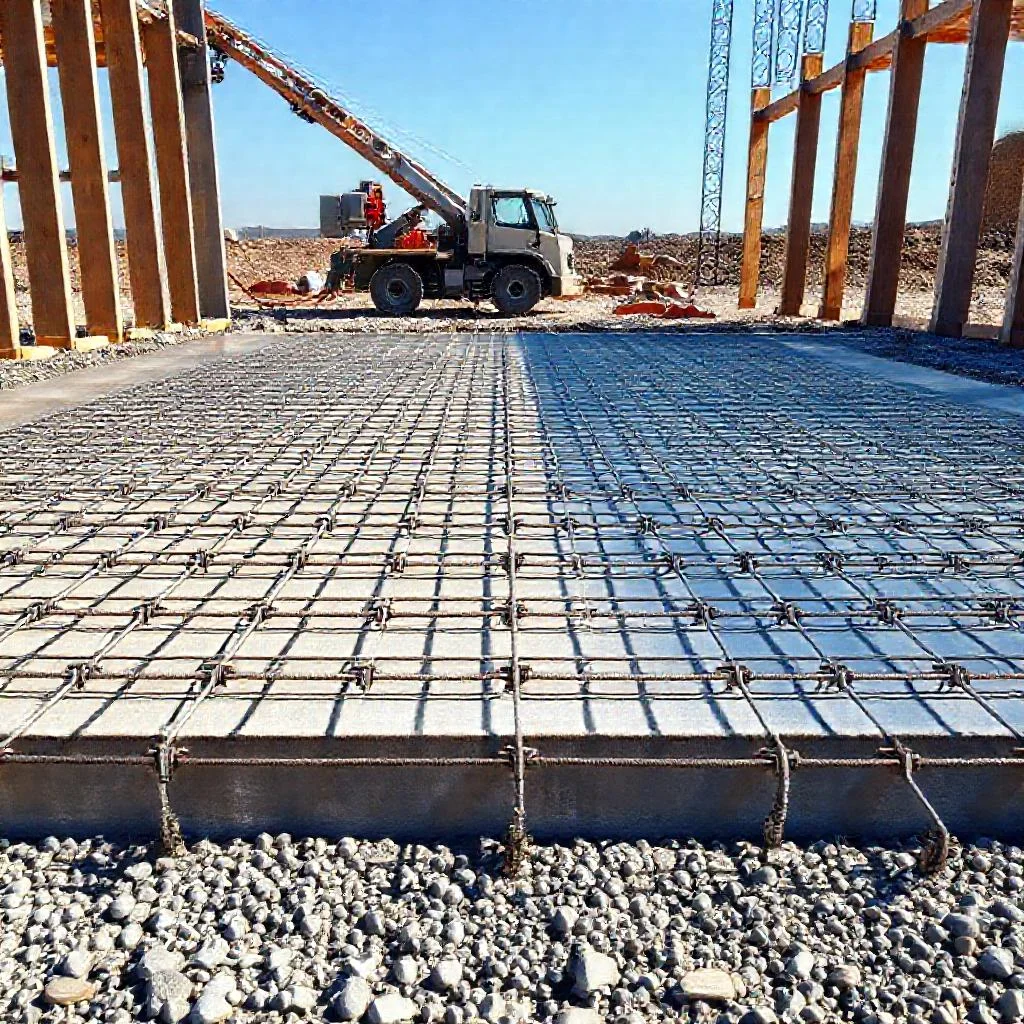

Армирование плиты выполняется в два слоя: нижняя сетка и верхняя сетка. Каждая сетка состоит из продольных и поперечных стержней, связанных между собой. Работа арматуры в плите принципиально отличается от работы в балке. Если в балке арматура работает в основном на растяжение в нижней зоне, то в плите растягивающие напряжения возникают как в нижней, так и в верхней части в зависимости от изгиба. Именно поэтому применяется двойное армирование.
Для расчета количества арматуры необходимо знать площадь сечения плиты. Минимальный процент армирования для изгибаемых элементов регламентируется строительными нормами. Он составляет 0,05% от площади поперечного сечения плиты на каждый из двух слоев. Однако на практике для малоэтажного строительства используют более надежные значения.
Стандартный шаг арматурных стержней в сетке составляет 200 мм. Это оптимальное расстояние, обеспечивающее равномерное перераспределение нагрузок. При шаге 200 мм на один погонный метр плиты приходится 5 стержней. Для плиты размером 6 на 8 метров потребуется:
- Продольных стержней нижней сетки: 6000 мм / 200 мм + 1 = 31 стержень длиной 8 метров.
- Поперечных стержней нижней сетки: 8000 мм / 200 мм + 1 = 41 стержень длиной 6 метров.
- Аналогичный расчет выполняется для верхней сетки.
Диаметр арматуры зависит от нагрузки. Для легких каркасных и деревянных домов достаточно стержней диаметром 10 мм. Для кирпичных, газобетонных и бетонных зданий применяют арматуру диаметром 12-14 мм. Тяжелые кирпичные дома в два-три этажа требуют стержней диаметром 16 мм. Арматура должна быть класса А400 или А500С с периодическим профилем. Гладкая арматура используется только для монтажных целей или в качестве хомутов.
Важно учитывать защитный слой бетона. Нижняя арматура должна быть приподнята над грунтом и подбетонкой минимум на 40 мм. Для этого под нижнюю сетку устанавливают пластиковые фиксаторы (стульчики). Расстояние между верхней и нижней сеткой (рабочая высота плиты) обеспечивается вертикальными каркасами или специальными опорами-лягушками. Для плиты толщиной 300 мм расстояние между сетками составит примерно 300 мм минус 40 мм и минус 20 мм (диаметр арматуры) = 240 мм.
Соединение арматуры внахлест без сварки — правильный метод. Длина нахлеста должна составлять 40 диаметров арматуры. Для стержня диаметром 12 мм это 480 мм. Вязка арматуры выполняется отожженной проволокой диаметром 1,2-1,6 мм. Сварка не рекомендуется из-за отпуска металла в точках нагрева и снижения прочности соединения.
Технология заливки монолитной плиты
Процесс начинается с подготовки основания. Верхний слой грунта снимается на глубину промерзания или на расчетную глубину. Дно котлована выравнивается и трамбуется. Затем отсыпается песчаная подушка толщиной 200-300 мм. Песок проливается водой и трамбуется послойно. Сверху песка укладывается слой щебня фракции 20-40 мм толщиной 150-200 мм. Щебень также трамбуется. Эта подушка выполняет дренажную функцию и равномерно распределяет нагрузку.
Поверх щебня заливается подбетонка (тощий бетон) класса В7,5 или В10 толщиной 50-100 мм. Она выравнивает основание, предотвращает утечку цементного молочка из основного бетона в грунт и защищает гидроизоляцию от повреждений щебнем. После застывания подбетонки (обычно через 48 часов) укладывается гидроизоляция. Чаще всего используется рубероид или наплавляемые битумные мембраны в два слоя. Края гидроизоляции заводятся на стенки опалубки.
Опалубка собирается из обрезной доски толщиной 40-50 мм или фанеры толщиной 18-21 мм. Щиты опалубки устанавливаются по периметру плиты и фиксируются наружными подкосами и стяжками. Внутренняя полость опалубки должна быть строго по уровню. Высота опалубки равна толщине плиты плюс 50-100 мм. Перед укладкой арматуры внутреннюю поверхность опалубки смачивают водой или обрабатывают эмульсией для облегчения распалубки.
После сборки опалубки укладывается нижняя сетка арматуры. Затем монтируются фиксаторы для верхней сетки. Наиболее распространенные фиксаторы — металлические П-образные элементы (лягушки) или пластиковые стойки. Важно, чтобы арматура была жестко связана в пространственный каркас. Любые смещения стержней во время заливки бетона недопустимы.
Бетонирование плиты должно выполняться непрерывно за один прием. Это критическое требование. Перерывы в заливке приводят к образованию холодных швов, которые ослабляют конструкцию. Если объем плиты превышает 50-100 кубометров, бетон заказывают с миксерами и подают бетононасосом. Время между заливкой смежных участков не должно превышать 2-3 часов (время начала схватывания цемента).
Бетон для плиты должен иметь класс прочности не ниже B20 (марка M250). Для тяжелых зданий используют B25 (M350). Водоцементное отношение должно быть минимальным, чтобы избежать усадки. Оптимальная подвижность бетонной смеси — П3-П4 (осадка конуса 16-18 см). Это обеспечивает хорошее заполнение опалубки без пустот.
Укладка бетона начинается с одного угла и ведется равномерными слоями толщиной 300-400 мм. Сразу после укладки смесь уплотняется глубинным вибратором. Вибрацию выполняют с шагом 300-400 мм, погружая вибратор на всю толщину слоя, но не касаясь арматуры (чтобы не нарушить сцепление). Продолжительность вибрации на одной точке — 10-15 секунд до появления цементного молочка на поверхности. Нельзя выравнивать бетон вибратором — это нарушает структуру смеси.
После завершения заливки поверхность плиты выравнивается правилом или специальным выравнивателем. Важно сформировать ровную горизонтальную поверхность для будущих стен и пола. При необходимости на этом этапе закладываются анкерные болты или закладные детали для несущих конструкций.
Уход за бетоном после заливки
Уход за бетоном — этап, который часто игнорируют, но от него зависит 50% прочности плиты. Бетон набирает прочность в результате реакции гидратации цемента. Если вода из бетона испарится слишком быстро, реакция остановится и прочность снизится на 20-40%.
В первые три дня после заливки плиту необходимо постоянно увлажнять. Для этого поверхность накрывают полиэтиленовой пленкой или влажной мешковиной. В жаркую погоду бетон поливают водой каждые 3-4 часа. Если температура воздуха ниже +5°C, уход заключается в защите бетона от замерзания с помощью тепловых пушек или утеплителя.
Распалубливание плиты выполняют не ранее, чем через 7-10 дней при температуре +20°C. Полную проектную прочность бетон набирает за 28 суток. В течение этого срока на плиту нельзя ставить тяжелую технику или складировать стройматериалы. Оптимальная температура твердения — от +15°C до +25°C. При снижении температуры прочность набирается медленнее, при повышении — быстрее, но повышается риск трещин.
Контроль качества включает визуальный осмотр на предмет трещин и раковин. Если на поверхности появились усадочные трещины глубиной более 2-3 мм, их необходимо затереть цементным раствором. Мелкие волосяные трещины (до 0,5 мм) не критичны для конструкции, но снижают морозостойкость поверхности.
Типичные ошибки при возведении плиты
Наиболее распространенная ошибка — экономия на количестве арматуры. Уменьшение диаметра стержней или увеличение шага до 300-400 мм делает плиту хрупкой. Даже при качественном бетоне такая плита может треснуть под нагрузкой.
Вторая ошибка — неправильный защитный слой. Если нижняя арматура лежит прямо на щебне или подбетонке, она быстро корродирует. Коррозия арматуры внутри бетона — скрытый процесс, который может привести к разрушению плиты через 5-10 лет эксплуатации.
Третья ошибка — использование бетона с высоким водоцементным отношением. Добавление воды в готовую смесь для облегчения укладки без пластификаторов снижает прочность на 30-50%. Всегда используйте пластифицирующие добавки вместо воды.
Четвертая ошибка — заливка плиты частями с большими перерывами. Холодные швы — слабое место, где впоследствии возникают трещины и протечки. Если перерыв неизбежен, шов должен быть обработан специальным составом или выполнен с выступом (замком).
Пятая ошибка — игнорирование обратной засыпки пазух котлована. Плита должна иметь опору по всей площади. Если между краем плиты и стенками котлована остается пустое пространство, грунт может подмываться и плита потеряет опору по краям.
Монолитная плита — это инженерное решение, которое требует точности на каждом этапе. Расчет арматуры, подготовка основания, качество бетона и уход за ним — все эти факторы работают только в совокупности. При соблюдении технологии плита служит 100 и более лет без капитального ремонта, обеспечивая стабильность и безопасность всего здания.
Сводная таблица данных
В представленной ниже таблице систематизированы ключевые параметры и технологические требования к устройству монолитной плиты фундамента, включая данные по расчету армирования, характеристикам материалов и этапам заливки, строго на основе приведенной статьи.
| Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|
| Толщина плиты | От 200 до 400 мм (в зависимости от веса здания и характеристик грунта) |
| Армирование (общее описание) | Два слоя (нижняя и верхняя сетка). Каждая сетка из продольных и поперечных стержней. |
| Минимальный процент армирования | По строительным нормам: 0,05% от площади поперечного сечения плиты на каждый из двух слоев. |
| На практике (для малоэтажного строительства): используются более надежные значения. | |
| Стандартный шаг арматурных стержней | 200 мм |
| Количество стержней для плиты 6×8 м | Продольных нижней сетки: 31 стержень (длиной 8 метров) |
| Поперечных нижней сетки: 41 стержень (длиной 6 метров) | |
| Диаметр арматуры (в зависимости от нагрузки) | Для легких каркасных и деревянных домов: 10 мм |
| Для кирпичных, газобетонных и бетонных зданий: 12-14 мм | |
| Для тяжелых кирпичных домов (2-3 этажа): 16 мм | |
| Класс арматуры: А400 или А500С (периодический профиль). Гладкая — только для монтажных целей. | |
| Защитный слой бетона (для нижней арматуры) | Минимум 40 мм (обеспечивается пластиковыми фиксаторами) |
| Расстояние между сетками | Примерно 240 мм (для плиты толщиной 300 мм: 300 мм — 40 мм — 20 мм) |
| Соединение арматуры (нахлест) | Внахлест, без сварки. Длина нахлеста: 40 диаметров арматуры (для 12 мм = 480 мм). |
| Вязка арматуры | Отожженная проволока диаметром 1,2-1,6 мм |
| Песчаная подушка | Толщина: 200-300 мм |
| Проливается водой и трамбуется послойно. | |
| Щебеночная подготовка | Толщина: 150-200 мм (фракция 20-40 мм) |
| Трамбуется. | |
| Подбетонка | Толщина: 50-100 мм |
| Класс бетона: В7,5 или В10 | |
| Гидроизоляция | Рубероид или наплавляемые битумные мембраны в два слоя |
| Опалубка | Из обрезной доски (40-50 мм) или фанеры (18-21 мм) |
| Высота опалубки: толщина плиты + 50-100 мм | |
| Требование к бетонированию | Непрерывно за один прием. Перерывы не допускаются (образование холодных швов). |
| Класс (марка) бетона | Не ниже B20 (M250). |
| Для тяжелых зданий: B25 (M350). | |
| Подвижность: П3-П4 (осадка конуса 16-18 см) | |
| Водоцементное отношение: минимальное (для избежания усадки) | |
| Укладка и уплотнение бетона | Слоями 300-400 мм. Уплотнение глубинным вибратором с шагом 300-400 мм. Время вибрации на точке: 10-15 секунд. |
| Мощение и фиксация верхней сетки | Металлические П-образные элементы (лягушки) или пластиковые стойки |
| Уход за бетоном | Первые 3 дня: постоянное увлажнение (полив каждые 3-4 часа в жару). Накрытие пленкой или влажной мешковиной. |
| Распалубка: через 7-10 дней (при +20°C). Полная прочность: 28 суток. | |
| Температурный режим твердения | Оптимальная: от +15°C до +25°C |
| При t < +5°C — защита от замерзания (тепловые пушки/утеплитель). |
Частые вопросы по теме (FAQ)
Какой минимальный процент армирования для монолитной плиты фундамента?
Согласно строительным нормам, минимальный процент армирования для каждого из двух слоев (нижней и верхней сетки) составляет 0,05% от площади поперечного сечения плиты. Однако на практике для малоэтажного строительства используются более надежные значения, а стандартный шаг стержней в сетке — 200 мм.
Какой диаметр арматуры нужен для плиты под кирпичный дом?
Для кирпичных, газобетонных и бетонных зданий применяется арматура диаметром 12-14 мм. Для тяжелых кирпичных домов в два-три этажа требуются стержни диаметром 16 мм. Для легких каркасных и деревянных домов достаточно диаметра 10 мм. Арматура должна быть класса А400 или А500С с периодическим профилем.
Почему заливка бетона в плиту должна быть непрерывной?
Бетонирование плиты должно выполняться непрерывно за один прием, так как перерывы приводят к образованию холодных швов. Холодные швы являются слабым местом конструкции, где впоследствии возникают трещины и протечки. Время между заливкой смежных участков не должно превышать 2-3 часов.
Какой защитный слой бетона должен быть для нижней арматуры?
Нижняя арматура должна быть приподнята над грунтом и подбетонкой минимум на 40 мм. Для этого под нижнюю сетку устанавливают пластиковые фиксаторы (стульчики). Если арматура лежит прямо на щебне или подбетонке, она быстро корродирует, что может привести к разрушению плиты через 5-10 лет эксплуатации.
Как ухаживать за бетоном после заливки плиты?
В первые три дня после заливки плиту необходимо постоянно увлажнять, чтобы избежать потери прочности на 20-40%. Для этого поверхность накрывают полиэтиленовой пленкой или влажной мешковиной. В жаркую погоду бетон поливают водой каждые 3-4 часа. Полную проектную прочность бетон набирает за 28 суток.
