Утепление пола по грунту пеноплексом под бетонную стяжку: правильный пирог слоев
Устройство бетонного пола по грунту — ответственный этап строительства. Ошибки на этой стадии приводят к промерзанию, сырости и растрескиванию стяжки. Ключевой элемент долговечного основания — правильно спроектированный и смонтированный пирог. Использование экструзионного пенополистирола (пеноплекса) является одним из самых надёжных решений. Этот материал обладает нулевым водопоглощением и высокой механической прочностью, что критично для работы под бетоном.
Принципы работы пирога пола по грунту
Любой пирог пола по грунту работает как единая система. Каждый слой выполняет строго определённую функцию: отсекает капиллярную влагу, распределяет нагрузку, предотвращает теплопотери и обеспечивает жёсткость основания под финишное покрытие. Нарушение последовательности или замена материала на неподходящий аналог разрушает всю конструкцию. Пеноплекс в данной системе отвечает за теплозащиту и частично за пароизоляцию, но требует правильного расположения относительно грунта и бетона.

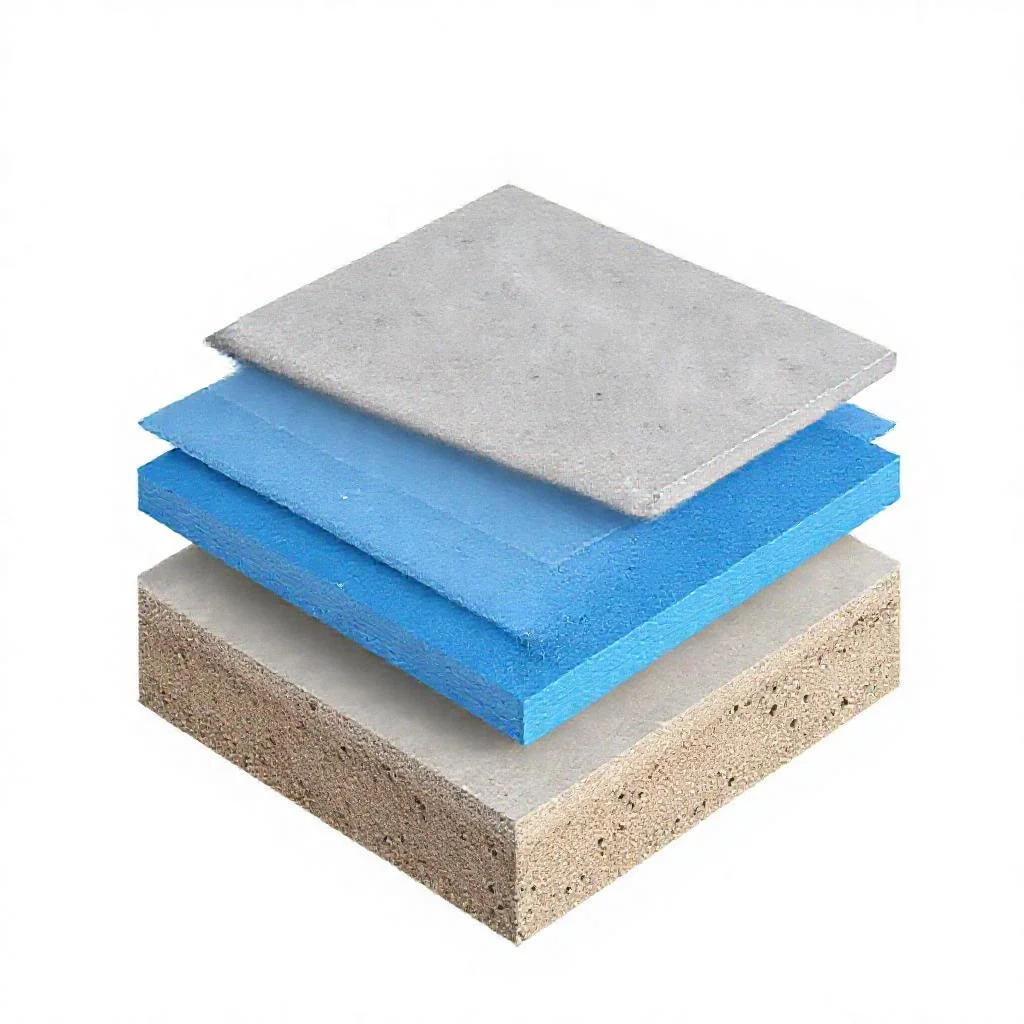

Послойное устройство правильного пирога
Каждый слой должен быть выполнен с соблюдением технологии. Ниже приведён профессиональный порядок укладки, начиная от самого нижнего уровня.
1. Уплотнённый грунт основания
Работа начинается с выемки плодородного слоя почвы. Основание не должно содержать растительных остатков. Дно котлована тщательно выравнивается по уровню. Обязательной операцией является послойное трамбование виброплитой.
Пренебрежение уплотнением приводит к проседанию грунта под весом бетона и утеплителя. В результате стяжка ломается, а пол теряет геометрию. Уплотнение ведётся до тех пор, пока на поверхности не перестанут оставаться следы от виброплиты.
2. Песчаная подушка (подстилающий слой)
Первый искусственный слой — крупнозернистый речной или мытый карьерный песок. Фракция песка — от 1,5 до 3,0 мм. Толщина слоя после трамбовки составляет от 15 до 30 см в зависимости от пучинистости грунта.
Песок насыпается слоями по 10 см. Каждый слой проливается водой для усадки и трамбуется. Этот слой выполняет дренажную функцию, прерывая капиллярный подсос влаги из нижних слоёв почвы. Песок работает как демпфер, равномерно распределяя давление на основание.
3. Слой щебня (гравия) средней фракции
Поверх песка насыпается щебень фракции 20-40 мм. Толщина слоя — от 10 до 15 см. Щебень также трамбуется до упора. Острые края щебня дополнительно уплотняют песок, создавая плотное замковое соединение.
Щебень окончательно разрывает капиллярную связь с грунтовыми водами. Этот слой гарантирует, что влага не поднимется к утеплителю. Без щебня даже идеальный песок может со временем насытиться влагой через боковые притоки.
4. Чёрновая цементная подготовка (подбетонка)
Многие схемы допускают укладку пеноплекса прямо на щебень. Это ошибка. Для экструзионного пенополистирола требуется ровное и жёсткое основание. Для этого заливается тонкая выравнивающая стяжка из тощего бетона (класс B7,5 или B10).
Толщина подбетонки — 5-7 см. Армировать этот слой не обязательно, если грунт стабилен. Подбетонка создаёт идеальную плоскость для приклеивания плит утеплителя и исключает точечное давление острых камней на пенополистирол.
5. Гидроизоляция (пароизоляция) основания
После полного высыхания подбетонки поверхность очищается от пыли и грязи. Затем укладывается слой гидроизоляции. Пеноплекс сам по себе не впитывает воду, но стыки между плитами являются каналами для проникновения влаги к бетону. Используются полиэтиленовые плёнки высокой плотности (минимум 200 микрон) или наплавляемые битумные материалы на основе стеклохолста.
Плёнка укладывается внахлёст на 10-15 см. Стыки обязательно проклеиваются скотчем или свариваются. Края заводятся на стены выше уровня чистовой стяжки на 10-15 см. Изоляция защищает утеплитель от агрессивной среды цементного молочка сверху и от грунтовых испарений снизу.
6. Теплоизоляция (пеноплекс)
Плиты экструзионного пенополистирола укладываются на подготовленное и изолированное основание. Для пола по грунту под стяжку используется пеноплекс с маркировкой Ф (Фундамент) — он обладает компрессионной прочностью на сжатие не менее 0,20 МПа.
Оптимальная толщина утеплителя зависит от климатической зоны. Для средней полосы России (расчётная температура -25°C) минимальная толщина пеноплекса составляет 100 мм. Лучше укладывать два слоя по 50 мм со смещением швов в шахматном порядке. Это исключает возникновение мостиков холода.
Плиты крепятся на клей или укладываются плавающим способом. Механический крепёж (дюбели-грибки) обычно не используется, так как сверление нарушает гидроизоляцию. Зазоры между плитами заполняются монтажной пеной или проклеиваются специальным скотчем.
7. Разделительный слой (демпферная лента)
Перед заливкой финишной стяжки обязательно монтируется демпферная лента по всему периметру помещения. Лента крепится к стенам на высоту, превышающую толщину стяжки.
Этот элемент компенсирует температурное расширение бетона. Пеноплекс под стяжкой работает как утеплитель, но бетон остаётся чувствительным к перепадам температуры. Без демпферной ленты стяжка либо выгнется, либо треснет у стен.
8. Армирование и бетонная стяжка
Поверх пеноплекса укладывается армирующая сетка. Используется сварная сетка из проволоки ВР-1 диаметром 4 мм с ячейкой 100х100 мм или 150х150 мм. Сетка укладывается на специальные пластиковые подставки (стульчики) или фиксаторы.
Крайне важно поднять сетку в тело стяжки, а не класть её прямо на утеплитель. Расстояние от утеплителя до нижнего края сетки — 20-30 мм. Толщина самой стяжки должна составлять минимум 50 мм для жилых помещений. Для гаражей или мастерских минимальная толщина увеличивается до 80-100 мм.
Бетон используется класса B22,5 (M300). Раствор должен быть подвижным, но не слишком жидким, чтобы не спровоцировать всплытие утеплителя. Толщина заливки контролируется маяками. Укладка ведётся за один рабочий день без длительных перерывов.
9. Уход за бетоном и финишный этап
После заливки стяжка укрывается полиэтиленовой плёнкой для предотвращения быстрого испарения влаги. Первые 7 дней бетон должен находиться во влажной среде. Это необходимо для набора прочности. Полная эксплуатация пола возможна не ранее чем через 28 суток при нормальных условиях твердения (температура +20°C).
Типичные ошибки при утеплении пола по грунту
- Экономия на подбетонке: Укладка пеноплекса непосредственно на щебень. Со временем острые края камней продавливают материал. Даже если утеплитель не сломается, точечное давление создаёт неровности в утеплителе, которые повторяются в стяжке.
- Отсутствие второго слоя утеплителя со смещением швов: Прямые сквозные стыки между плитами образуют щели. Через эти щели тепло уходит в грунт. Коэффициент теплопотерь возрастает на 15-20%.
- Укладка гидроизоляции только сверху: Защита должна быть снизу, а не сверху. Влага из грунта агрессивна и может взаимодействовать с бетоном даже через толстый слой песчано-гравийной смеси. Гидроизоляция снизу — обязательное условие.
- Использование пенопласта обычной прочности (ПСБ-С): Пенополистирол марок ПСБ-С не рассчитан на статические нагрузки бетонной стяжки. Он сжимается, проседает, и стяжка теряет опору, растрескиваясь. Только экструзионный пенополистирол с плотностью от 30 кг/м³ подходит под бетон.
Преимущества именно пеноплекса (экструзии) для данной задачи
Выбор материала для теплоизоляции пола по грунту не случаен. Минеральная вата боится нагрузки и влаги. Обычный пенопласт разрушается от давления. Пеноплекс (XPS) имеет закрытую ячеистую структуру, что делает его водонепроницаемым. Коэффициент теплопроводности составляет всего 0,028-0,032 Вт/(м·К), что позволяет использовать меньшую толщину по сравнению с другими утеплителями. Прочность на сжатие при 10% деформации у качественного XPS достигает 0,2-0,5 МПа. Этого достаточно, чтобы выдержать вес стяжки, мебели и людей без деформации.
Заключение
Корректный пирог утепления пола по грунту пеноплексом под бетонную стяжку — это технологичная последовательность: грунт, песок, щебень, подбетонка, гидроизоляция, два слоя пеноплекса со смещением швов, демпферная лента, армированная бетонная стяжка. Каждый слой важен. Нарушение хотя бы одного звена снижает долговечность конструкции. Тщательное соблюдение этой схемы гарантирует сухой, тёплый пол и отсутствие трещин в стяжке на долгие годы.
Сводная таблица данных
Ниже представлена таблица, содержащая строгую последовательность слоев правильного пирога пола по грунту с использованием пеноплекса, а также ключевые характеристики каждого элемента, указанные в тексте статьи.
| Слой пирога (снизу вверх) | Материал и характеристики | Толщина / Параметры | Ключевое назначение / Примечание |
|---|---|---|---|
| 1. Уплотненный грунт основания | Грунт без плодородного слоя и растительных остатков | — | Основание. Обязательно послойное трамбование виброплитой до отсутствия следов. |
| 2. Песчаная подушка (подстилающий слой) | Крупнозернистый речной или мытый карьерный песок. Фракция: от 1,5 до 3,0 мм. | От 15 до 30 см (после трамбовки). Насыпается слоями по 10 см. | Дренажная функция. Прерывает капиллярный подсос влаги из почвы. Демпфер. |
| 3. Слой щебня (гравия) | Щебень средней фракции 20-40 мм. | От 10 до 15 см. Трамбовка обязательна. | Разрывает капиллярную связь с грунтовыми водами. |
| 4. Черновая цементная подготовка (подбетонка) | Тощий бетон класса B7,5 или B10. | 5-7 см. Армирование не обязательно при стабильном грунте. | Создает ровное и жесткое основание для утеплителя. Исключает точечное давление щебня на пеноплекс. |
| 5. Гидроизоляция (пароизоляция) | Полиэтиленовая пленка высокой плотности (минимум 200 микрон) или наплавляемые битумные материалы. | Нахлест полотен 10-15 см. Стыки проклеиваются. Завод на стены выше уровня чистовой стяжки на 10-15 см. | Защита утеплителя от влаги снизу и цементного молочка сверху. |
| 6. Теплоизоляция (пеноплекс) | Экструзионный пенополистирол (XPS). Маркировка «Ф» (Фундамент). Прочность на сжатие не менее 0,20 МПа. | Минимальная толщина: 100 мм (для средней полосы России). Рекомендуется: два слоя по 50 мм со смещением швов. | Теплозащита. Коэффициент теплопроводности: 0,028-0,032 Вт/(м·К). |
| 7. Разделительный слой (демпферная лента) | Демпферная лента. | Высота превышает толщину стяжки. | Компенсирует температурное расширение бетона. |
| 8. Армирование и бетонная стяжка | Сварная сетка из проволоки ВР-1 диаметром 4 мм, ячейка 100×100 или 150×150 мм. Подставки (стульчики) для подъема сетки. | Толщина стяжки: минимум 50 мм (жилые), 80-100 мм (гаражи/мастерские). Бетон класса B22,5 (M300). Сетка поднимается на 20-30 мм от утеплителя. | Несущий слой. Обеспечивает жесткость основания под финишное покрытие. |
Частые вопросы по теме (FAQ)
Нужно ли делать подбетонку перед укладкой пеноплекса на щебень?
Да, это обязательно. Укладка пеноплекса непосредственно на щебень — ошибка. Для экструзионного пенополистирола требуется ровное и жёсткое основание. Подбетонка из тощего бетона класса B7,5 или B10 толщиной 5-7 см создаёт идеальную плоскость и исключает точечное давление острых камней на утеплитель.
Какой толщины должен быть пеноплекс и нужно ли укладывать его в два слоя?
Для средней полосы России (расчётная температура -25°C) минимальная толщина пеноплекса составляет 100 мм. Рекомендуется укладывать два слоя по 50 мм со смещением швов в шахматном порядке. Это исключает возникновение мостиков холода, так как прямые сквозные стыки между плитами приводят к росту теплопотерь на 15-20%.
Зачем нужна гидроизоляция между подбетонкой и пеноплексом, если он не впитывает воду?
Хотя пеноплекс сам не впитывает воду, стыки между плитами являются каналами для проникновения влаги к бетону. Гидроизоляция снизу защищает утеплитель от агрессивной среды грунтовых испарений. Используется полиэтиленовая плёнка минимум 200 микрон или наплавляемые битумные материалы, укладываемые внахлёст на 10-15 см с проклейкой стыков.
Можно ли использовать обычный пенопласт (ПСБ-С) вместо пеноплекса под стяжку?
Нет. Пенополистирол марок ПСБ-С не рассчитан на статические нагрузки бетонной стяжки. Он сжимается и проседает, из-за чего стяжка теряет опору и растрескивается. Только экструзионный пенополистирол с плотностью от 30 кг/м³ (например, пеноплекс марки Ф) с прочностью на сжатие не менее 0,20 МПа подходит для работы под бетоном.
На каком расстоянии от утеплителя должна находиться арматурная сетка в стяжке?
Армирующая сетка должна быть поднята в тело стяжки, а не лежать на пеноплексе. Расстояние от утеплителя до нижнего края сетки должно составлять 20-30 мм. Для этого используются пластиковые подставки (стульчики) или фиксаторы. Толщина самой стяжки для жилых помещений должна быть минимум 50 мм.
