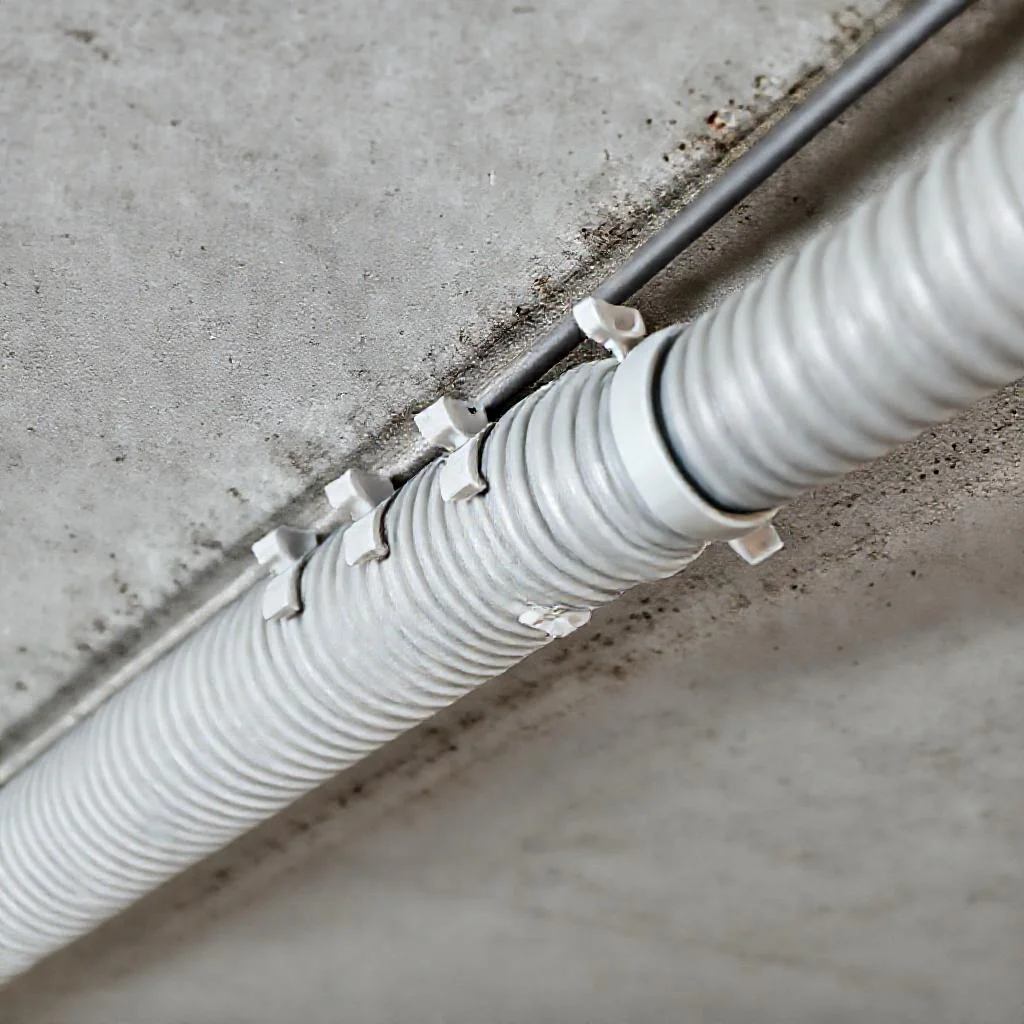

Прокладка кабеля в гофре по потолку: способы крепления и выбор клипс
Монтаж электрической проводки или слаботочных линий по потолочному перекрытию — одна из самых частых задач при ремонте или строительстве. Использование гофрированной трубы (гофры) для защиты кабеля стало отраслевым стандартом благодаря сочетанию гибкости, механической прочности и негорючести материалов. Однако качество и долговечность всей линии напрямую зависят от правильного выбора крепежа и соблюдения техники монтажа. Ошибки на этом этапе приводят к провисанию гофры, повреждению изоляции или нарушению норм пожарной безопасности.
Почему гофра и какова её роль на потолке
Гофра — это полимерная или металлическая труба с ребристой поверхностью. Её главная задача — создать защитный кожух, который предохраняет кабель от механических повреждений, влаги и пыли. Для потолочной прокладки чаще всего выбирают ПВХ-гофру (серого цвета) или полипропиленовую (синюю, оранжевую). Они относятся к категории негорючих или самозатухающих материалов, что критически важно при скрытой проводке в подвесных потолках или за гипсокартоном.
Открытая прокладка по бетонному или деревянному потолку также требует защиты. В этом случае гофра выполняет роль барьера от случайного контакта с кабелем и облегчает процесс замены проводки. При замоноличивании в стяжку или штукатурку гофра не используется, но для натяжных и подвесных потолков она обязательна согласно ПУЭ.
Требования к крепежу: основы физики и механики
Правило простое: нагрузка от веса гофры с кабелем не должна приводить к деформации крепления или вырыванию дюбеля. Вес одного метра гофры диаметром 16 мм с тремя жилами медного кабеля сечением 1,5 мм² составляет около 100–120 граммов. Для диаметра 32 мм вес возрастает до 200–250 граммов. При длине пролёта 10 метров усилие на одно крепление может достигать 2–3 кг.
Каждый крепёжный элемент должен выдерживать запас прочности не менее 2-х крат. Для потолка это означает, что выбранный дюбель-гвоздь или клипса должны держать не менее 5 кг. Клипсы из полипропилена или нейлона при корректном выборе размера обеспечивают стабильное удержание, но только при условии плотного обхвата гофры и прочного сцепления с основанием.
Основные способы крепления гофры к потолку
Выбор способа зависит от типа потолочного перекрытия (бетон, дерево, металл), а также от способа доступа к нему (открытый, подвесной потолок, зашивка гипсокартоном). Ниже рассмотрены четыре проверенных метода.
Крепление при помощи клипс (защёлок)
Это самый распространённый и технологичный способ для бетонных и кирпичных потолков. Клипса представляет собой пластиковую скобу с защёлкой, которая обхватывает гофру по окружности. В основании клипсы имеется отверстие под дюбель или шуруп. Принцип монтажа прост: в потолке бурится отверстие, забивается дюбель, клипса фиксируется шурупом, а затем гофра с усилием защёлкивается внутрь.
Монтаж клипс требует выбора правильного шага. Для горизонтальных участков по потолку оптимальный шаг составляет 40–60 см. Если гофра имеет изгибы или повороты, клипсы ставят в 10–15 см от угла. Для вертикальных спусков шаг уменьшают до 30–40 см.
- Преимущества: высокая скорость монтажа, возможность демонтажа без разрушения клипсы, аккуратный внешний вид.
- Недостатки: клипсы должны точно соответствовать наружному диаметру гофры; не подходят для гофры с утеплителем или металлорукава.
Крепление с помощью подвесов (перфорированная лента или трос)
Данный метод незаменим, когда нужно закрепить кабель к уже готовому подвесному потолку или когда доступ к перекрытию закрыт. Используется перфорированная монтажная лента (траверса) или стальной оцинкованный трос. Ленту нарезают отрезками, сгибают петлёй вокруг гофры и фиксируют саморезом к потолку или к направляющим профилям.
Для тросовых систем применяют специальные зажимы (клипсы для троса) или пластиковые стяжки (хомуты). Трос натягивают между двумя точками, а гофру подвешивают к нему при помощи стяжек или крючков.
- Преимущества: возможность регулировки положения, монтаж на неровных потолках, подходит для любых диаметров гофры.
- Недостатки: менее эстетичный вид, необходимость натяжения троса, риск провисания при слабом шаге.
Крепление на дюбель-хомуты (грибки)
Это разновидность клипс, но с более широким основанием и использованием дюбель-распорного типа. Хомут одевается на гофру до фиксации, затем вместе с гофрой прижимается к потолку. В отверстие вбивается распорный дюбель. Этот способ удобен для гофры большого диаметра (свыше 32 мм) и для кабельных пучков.
- Преимущества: высокая надёжность фиксации, подходит для уличных условий.
- Недостатки: сложность демонтажа, хомут остаётся на гофре навсегда.
Крепление при помощи скоб и метизов
Классический метод для деревянных потолков. Используются скобы строительного степлера (для пластиковой гофры — обязательно с закруглённой спинкой) или металлические пластинчатые скобы с отверстиями под саморезы. Для гофры скоба должна плотно прижимать её без пережима, поэтому глубина забивания контролируется. Для бетона применяют скобы-площадки, которые сначала крепят дюбелем, а затем надевают на них гофру и защёлкивают.
- Преимущества: дешевизна, простота, возможность крепления к профилю.
- Недостатки: риск повреждения гофры острыми краями скобы, меньшая надёжность при вибрациях.
Как правильно выбрать клипсы для гофры
Выбор клипс — задача, где размер имеет критическое значение. Клипса должна не просто удерживать гофру, а делать это без её сплющивания и без возможности выскальзывания.
Соответствие диаметру
Наружный диаметр гофрированной трубы не равен условному диаметру кабеля. Стандартные размеры гофры: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм. Для каждой гофры требуется клипса того же номинала. Использование клипсы на 20 мм для гофры 16 мм приведёт к плохой фиксации. Наоборот, клипса меньшего размера не даст защёлкнуть гофру без деформации.
Всегда проверяйте маркировку клипсы. Надёжный производитель указывает на корпусе диапазон рабочих диаметров и материал. Качественная клипса изготавливается из полипропилена или полиамида с добавлением стекловолокна для жёсткости.
Клипса с дюбелем или без
Существуют клипсы, идущие в комплекте с дюбелем (дюбель-зонт или стандартный пластиковый дюбель), и клипсы, в которых отверстие рассчитано под саморез. Для бетона и кирпича предпочтителен первый вариант. Для профиля или дерева можно брать клипсы под саморез — это дешевле и проще. Крепление на потолок требует дюбеля с распорной частью не менее 30–40 мм. Для потолков из пористого бетона (газоблок, пеноблок) нужны специальные дюбели с увеличенной поверхностью.
Форма клипсы: открытая и закрытая
Открытая клипса (скоба) имеет две лапки, которые обхватывают гофру. Она удобна для одиночного кабеля. Закрытая клипса (кольцо) защёлкивается вокруг гофры полностью, обеспечивая максимальную защиту от выпадения. Для потолочного монтажа, где сила тяжести работает на отрыв, рекомендуется использовать закрытые клипсы или клипсы с фиксатором (замком).
Пошаговая технология прокладки гофры по потолку
Этап 1: Разметка трассы
С помощью лазерного уровня или отбивочного шнура наносится линия прохождения кабеля. Учитываются повороты, обходы колонн и расположение распределительных коробок. Шаг между точками крепления отмечается на потолке. Оптимальный шаг — 50 см. Для участков с поворотами (под углом 90 градусов) первая клипса ставится на расстоянии не более 10 см от угла.
Этап 2: Сверление отверстий
Перфоратором или ударной дрелью сверлятся отверстия под дюбели. Глубина отверстия должна быть на 5–10 мм больше длины дюбеля, чтобы пыль не мешала посадке. Диаметр сверла точно соответствует внешнему диаметру дюбеля. Для бетона используется бур с победитовым наконечником. После сверления отверстия очищаются от пыли пылесосом или продувкой.
Этап 3: Установка дюбелей
Дюбель вставляется в отверстие и заподлицо добивается молотком. Если дюбель пластиковый, его головка не должна выступать над поверхностью. Для клипс с дюбель-зонтом вкручивается шуруп, который распирает пластмассу.
Этап 4: Фиксация клипс
Клипса прикладывается к потолку, шуруп вкручивается до плотного прилегания. Перетягивать шуруп не следует — пластик может треснуть. У клипс с открывающимся верхом сначала крепится основание, затем внутрь вставляется гофра до характерного щелчка.
Этап 5: Протяжка кабеля и защёлкивание
Кабель легко протягивается через гофру с помощью зонда или вручную, если гофра заранее отрезана. После укладки гофры в клипсы её слегка прижимают вниз, проверяя надёжность фиксации. Если гофра проворачивается или смещается в клипсе, шаг крепления следует уменьшить или заменить клипсу на более плотную.
Специфика монтажа на разные типы потолков
Бетонный потолок
Самый прочный вариант. Требует перфоратора и качественных дюбелей. Клипсы с дюбель-гвоздями — оптимальный выбор. Шаг крепления выбирают 50 см. При открытой прокладке в нежилом помещении допускается шаг 60 см.
Деревянный потолок
Здесь сверление не требуется, если крепить скобами степлера. Но для гофры лучше использовать металлические скобы или клипсы на саморезах. Саморезы по дереву вкручиваются шуруповёртом. Важно оставить зазор между гофрой и деревом для вентиляции. Шаг крепления уменьшают до 30–40 см из-за более высокого риска провисания.
Подвесной потолок (ГКЛ, Армстронг)
Для потолков из гипсокартона крепление производится к черновому перекрытию до облицовки. Клипсы крепят к бетону или дереву, а гофра проходит над плитами ГКЛ. Если доступ к перекрытию закрыт, используют подвесы на регулируемых тросах или крепление к профилю CD. К профилю клипса крепится саморезом-блохой (LN 9). Шаг крепления — 30–40 см.
Нормы безопасности при монтаже
При прокладке нескольких гофр параллельно они не должны пересекаться с металлическими конструкциями без дополнительной изоляции. Запрещается скручивать гофру в тугие петли радиусом менее 10 диаметров трубы — это приводит к заломам и пережиму кабеля. При пересечении с дымоходами или трубами отопления гофра термоизолируется негорючим материалом толщиной не менее 10 мм.
Прокладка гофры в штробе (в стене или потолке) допускается только при последующем оштукатуривании. В этом случае крепление делается на алебастр (штукатурный раствор) или с помощью пластиковых хомутов на дюбелях. Открытая проводка на потолке в жилых помещениях требует использования клипс из самозатухающего пластика.
Заключение
Правильная прокладка кабеля в гофре по потолку начинается с точного расчёта нагрузки и выбора крепежа, соответствующего диаметру и материалу основания. Клипсы остаются лучшим решением для большинства бетонных и кирпичных потолков, тогда как для деревянных конструкций практичнее скобы или подвесы. Соблюдение шага крепления в 40–50 см и обязательная установка клипс в 10 см от углов гарантирует отсутствие провисаний и повреждений изоляции. Аккуратно выполненный монтаж обеспечивает безопасную эксплуатацию электропроводки в течение всего срока службы здания.
Сводная таблица данных
В таблице ниже представлены сводные данные по характеристикам и выбору крепежа для прокладки кабеля в гофре по потолку, основанные на приведённой статье. Данные включают вес гофры с кабелем, требования к прочности крепления, рекомендуемый шаг монтажа и соответствие типов крепежа различным потолочным основаниям.
| Параметр / Характеристика | Значение / Описание | Примечание / Источник в тексте |
|---|---|---|
| Вес 1 метра гофры d=16 мм с кабелем 3×1,5 мм² | 100-120 граммов | Данные из раздела «Требования к крепежу» |
| Вес 1 метра гофры d=32 мм с кабелем | 200-250 граммов | Данные из раздела «Требования к крепежу» |
| Усилие на одно крепление (на пролёте 10 метров) | 2-3 кг | Расчётная нагрузка из раздела «Требования к крепежу» |
| Минимальная несущая способность крепления (с запасом прочности 2x) | Не менее 5 кг | Требование к дюбель-гвоздю/клипсе из раздела «Требования к крепежу» |
| Оптимальный шаг крепления (горизонтальный участок, бетонный потолок) | 40-60 см | Данные из раздела «Крепление при помощи клипс» и «Бетонный потолок» |
| Шаг крепления у углов / поворотов | 10-15 см от угла | Данные из раздела «Крепление при помощи клипс» (для изгибов и поворотов) |
| Шаг крепления для вертикальных спусков | 30-40 см | Данные из раздела «Крепление при помощи клипс» |
| Шаг крепления для деревянного потолка | 30-40 см | Данные из раздела «Деревянный потолок» |
| Шаг крепления для подвесного потолка (ГКЛ, профиль) | 30-40 см | Данные из раздела «Подвесной потолок» |
| Стандартные диаметры гофры | 16, 20, 25, 32, 40, 50 мм | Данные из раздела «Соответствие диаметру» |
| Рекомендуемая глубина забивки дюбеля (распорная часть) | Не менее 30-40 мм | Данные из раздела «Клипса с дюбелем или без» |
| Материал качественной клипсы | Полипропилен или полиамид с добавлением стекловолокна | Данные из раздела «Соответствие диаметру» |
| Тип клипс для бетонного потолка | Клипса с дюбель-гвоздём (дюбель-зонт) или дюбель + шуруп | Данные из разделов «Крепление с помощью клипс» и «Бетонный потолок» |
| Тип крепежа для деревянного потолка | Скобы строительного степлера (с закруглённой спинкой) / Металлические скобы / Клипсы на саморезах по дереву | Данные из раздела «Крепление при помощи скоб и метизов» и «Деревянный потолок» |
| Тип крепежа для подвесного потолка (ГКЛ) | Крепление к черновому перекрытию / Подвесы на тросах / Крепление к профилю CD саморезом-блохой (LN 9) | Данные из раздела «Подвесной потолок» |
| Рекомендуемая форма клипсы для потолка | Закрытая клипса (кольцо) или клипса с фиксатором (замком) | Данные из раздела «Форма клипсы: открытая и закрытая» |
Частые вопросы по теме (FAQ)
Какой оптимальный шаг крепления гофры к потолку с помощью клипс?
Для горизонтальных участков по потолку оптимальный шаг крепления клипс составляет 40–60 см. Если гофра имеет изгибы или повороты, клипсы устанавливают в 10–15 см от угла. Для вертикальных спусков шаг уменьшают до 30–40 см.
Как подобрать клипсу по размеру гофры?
Клипса должна строго соответствовать наружному диаметру гофрированной трубы. Стандартные размеры гофры: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм. Использование клипсы на 20 мм для гофры 16 мм приведёт к плохой фиксации, а клипса меньшего размера не даст защёлкнуть гофру без деформации. Всегда проверяйте маркировку клипсы на корпусе.
На каком расстоянии от угла необходимо устанавливать клипсу при повороте трассы?
Для участков с поворотами (под углом 90 градусов) первая клипса ставится на расстоянии не более 10 см от угла.
Какие клипсы рекомендуется использовать для потолочного монтажа: открытые или закрытые?
Для потолочного монтажа, где сила тяжести работает на отрыв, рекомендуется использовать закрытые клипсы или клипсы с фиксатором (замком). Они обеспечивают максимальную защиту гофры от выпадения в отличие от открытых клипс (скоб).
Какая минимальная нагрузка на разрыв должна быть у крепёжного элемента (дюбель-гвоздя или клипсы) при монтаже на потолок?
Каждый крепёжный элемент должен выдерживать запас прочности не менее 2-х крат. Для потолка это означает, что выбранный дюбель-гвоздь или клипса должны держать не менее 5 кг.
