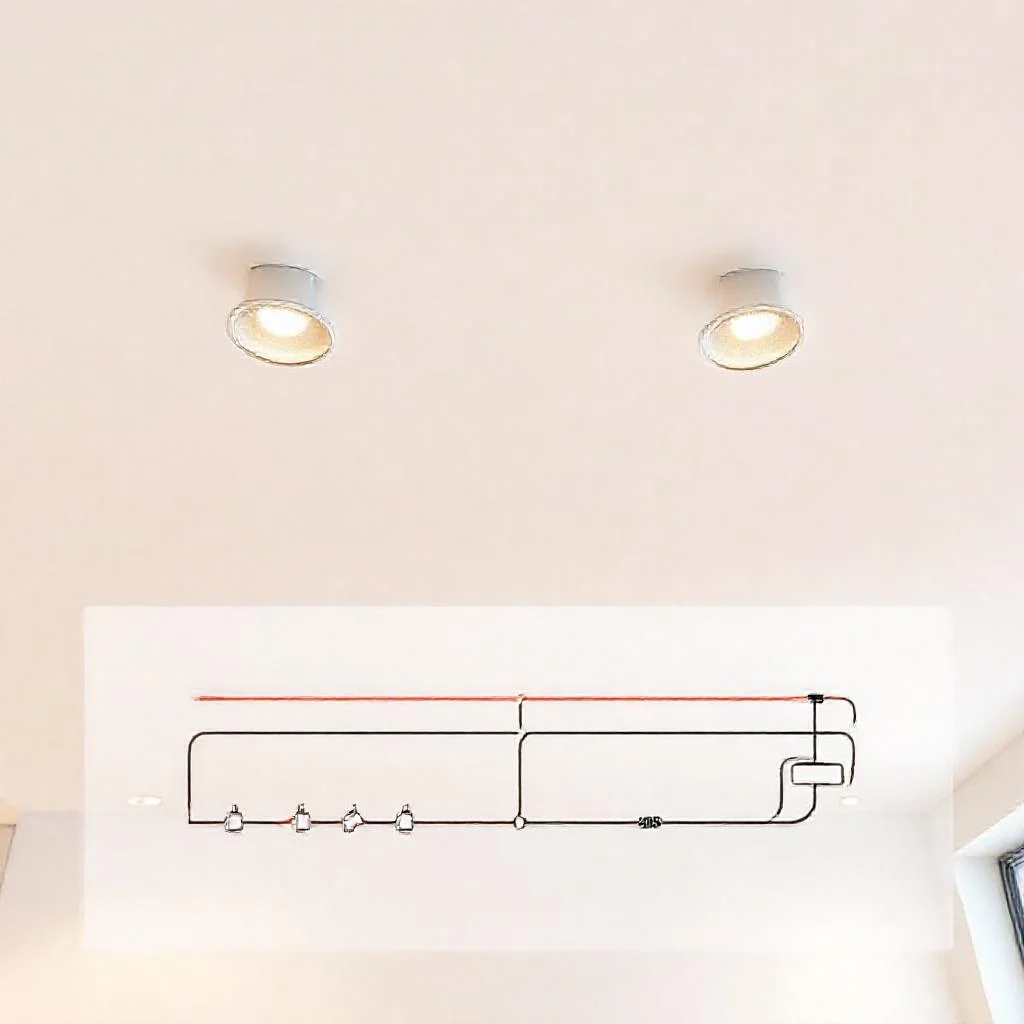

Основы параллельного подключения точечных светильников в натяжном потолке
Монтаж освещения в подвесной конструкции требует особого внимания к электробезопасности и строгого соблюдения правил соединения проводов. Параллельная схема является единственно правильным техническим решением для подключения нескольких источников света. При таком способе каждый светильник работает независимо от соседних. Выход из строя одной лампы не приводит к погасанию всей линии, что критически важно для помещений с натяжными полотнами, где доступ к контактам после фиксации потолка сильно затруднен.
Суть параллельного соединения заключается в том, что фазный проводник подается на все светильники одновременно, а нулевой проводник замыкается на каждом приборе отдельно. Напряжение на всех точках потребления остается одинаковым — стандартные 220 В. Суммарный ток в цепи складывается из токов каждого светильника, поэтому сечение питающего кабеля выбирается с запасом на 20-30% от расчетной нагрузки.
Выбор сечения кабеля и компонентов
Для типовых точечных светильников мощностью до 50 Вт (светодиодные лампы) или до 35 Вт (галогенные) достаточно медного трехжильного кабеля сечением 1,5 мм². Этот стандарт покрывает нагрузку до 3,5 кВт, что эквивалентно подключению 20-25 светодиодных ламп по 10 Вт. Алюминиевые провода в потолочных конструкциях применять строго запрещено по нормам ПУЭ (Правила устройства электроустановок).
При выборе кабеля предпочтение отдается маркам ВВГнг-LS (негорючий, с низким дымообразованием) или NYM. Для помещений с повышенной влажностью используется кабель с дополнительной гидроизоляцией оболочки. Важно помнить, что соединительные клеммы под натяжным потолком должны иметь класс защиты IP20 минимум, а для влажных зон — IP44.
Автоматический выключатель для всей группы точечных светильников выбирается номиналом 10 А, что обеспечивает защиту кабеля 1,5 мм² от короткого замыкания и длительной перегрузки. Для мощных галогенных ламп (суммарно более 1,5 кВт) потребуется автомат на 16 А и кабель 2,5 мм².
Требования к температурному режиму и изоляции
Натяжные потолки из ПВХ-пленки термочувствительны: при нагреве свыше 60°C материал деформируется и теряет упругость. Светильники в параллельной схеме генерируют тепло, которое отводится в межпотолочное пространство. Для каждого прибора необходимо предусмотреть теплоизолирующее кольцо из негорючего поликарбоната или термостойкого пластика, которое защищает пленку от контакта с нагретым корпусом.
Скрутки под натяжным потолком недопустимы. Согласно ПУЭ (раздел 2.1), все соединения выполняются только через клеммные колодки (Wago, самозажимные клеммы), опрессовку гильзами или пайку с последующей термоусадкой. Оголенные участки проводов должны быть полностью спрятаны в изоляцию клеммы, чтобы исключить даже малейший риск короткого замыкания в замкнутом пространстве потолка.
Пошаговая инструкция монтажа параллельной схемы
Процесс подключения делится на три четких этапа: подготовка магистральной линии, ответвление к каждому светильнику и финальная коммутация. Рассмотрим каждый шаг технически грамотно.
- Прокладка магистрального кабеля. От распределительной коробки до первого светильника протягивается питающий кабель ВВГнг-LS 3×1,5 мм². Трасса закрепляется на черновом потолке пластиковыми клипсами с шагом 40-50 см. Важно избегать перегибов кабеля радиусом менее 6 диаметров внешней оболочки, чтобы не повредить жилы.
- Формирование ответвлений. Над каждой точкой установки светильника оставляется петля кабеля длиной 20-25 см. Это необходимо, чтобы в процессе монтажа можно было без натяжения соединить провода с клеммами прибора. Если петлю не оставить, кабель будет натянут, что приведет к обрыву жил при вибрации.
- Последовательное соединение точек. Для каждого последующего светильника параллельная схема строится по принципу «заход-выход». Из клеммной колодки светильника №1 выходит провод на светильник №2 и так далее. В каждой колодке соединяются четыре провода: входной фазный, выходной фазный, входной нулевой, выходной нулевой. Это стандартный метод «шлейфа», допустимый ПУЭ при условии, что ток не превышает 16 А на одну клемму.
- Подключение заземления. Если корпус светильника металлический, к нему подключается желто-зеленый провод заземления (PE). В пластиковых моделях заземление не требуется, но провод оставляется заизолированным на случай замены светильника на металлический в будущем.
Расчет падения напряжения и ограничение длины линии
В длинных параллельных цепях (более 10 светильников) возникает эффект падения напряжения. Чем дальше светильник от начала цепи, тем ниже напряжение на его контактах из-за сопротивления проводников. Для линии из медного кабеля сечением 1,5 мм² суммарная мощность до 1,5 кВт позволяет избежать потерь более 3% (допустимое значение по ГОСТ).
Если планируется установка 15-20 точек освещения с галогеновыми лампами по 50 Вт (сумма 750-1000 Вт), рекомендуется разбить магистраль на две параллельные ветви, каждую со своим автоматом. В противном случае на последнем светильнике напряжение может упасть до 190-195 В, что вызовет мерцание и снижение яркости. Для светодиодных ламп с блоками питания на 200-240 В падение напряжения менее критично, но все же рекомендуется не превышать длину одной ветви в 15 метров.
Ошибки при монтаже и их последствия
Самой частой ошибкой является смешивание фазного и нулевого проводов при подключении через выключатель. По стандарту разрыв должен идти по фазе (L), а ноль (N) идти напрямую. Если выключатель разрывает ноль, светильник гаснет, но все контакты остаются под потенциалом 220 В, что смертельно опасно при замене лампы под натяжным потолком (человек может коснуться токоведущих частей).
Вторая типичная ошибка — подключение светильников последовательно (как в гирлянде). В этом случае при перегорании одной лампы разрывается вся цепь, и все остальные источники света гаснут. Это недопустимо для потолочного освещения, так как найти и заменить неисправный элемент без демонтажа полотна практически невозможно. Поэтому параллельное соединение является обязательным стандартом безопасности.
Тестирование схемы перед фиксацией потолка
До момента натяжения пленки необходимо провести комплексную проверку. На все светильники подается напряжение 220 В, и каждый включается по отдельности (если установлена система с диммером или многоклавишным выключателем). Проверяется отсутствие нагрева контактов — клеммы должны оставаться холодными при работе в течение 10 минут.
Измеряется ток утечки с помощью мультиметра. Для бытовых цепей ток утечки не должен превышать 30 мА, иначе дифференциальный автомат (УЗО) будет ложно срабатывать. Если все параметры в норме, соединения изолируются термоусадочной трубкой (не обычной изолентой, которая со временем высыхает), и провода аккуратно укладываются на черновой потолок так, чтобы они не касались металлических частей профилей.
После фиксации натяжного потолка доступ к контактам будет полностью закрыт, поэтому каждый узел должен быть выполнен с десятилетним запасом надежности. Рекомендуется использовать клеммы Wago серии 2273 (для жесткого провода) или 221 (для многожильного) с ограничителями тока до 32 А.
Согласование с трансформаторами и блоками питания
Для галогенных ламп на 12 В параллельная схема требует установки понижающего трансформатора на каждый светильник или одного мощного блока на всю группу. При подключении через общий трансформатор строго соблюдается фазировка: вторичная обмотка трансформатора имеет два вывода, и их перестановка местами не влияет на работу ламп, но влияет на синхронизацию пусковых токов.
LED-светильники со встроенными драйверами подключаются напрямую к сети 220 В. Однако если используется центральный блок питания (обычно на 12 или 24 В), то от блока до первого светильника кабель должен быть сечением не менее 2,5 мм² для компенсации падения напряжения на низком напряжении. При длине линии более 5 метров для низковольтных систем потери становятся критическими — яркость последних светильников падает на 30-50%.
Подключение через выключатель: фазировка и количество клавиш
В параллельной схеме все светильники подключаются параллельно одному выключателю. Если требуется зонирование (например, раздельное включение половины ламп), используется двухклавишный выключатель и две независимые параллельные ветви. Каждая ветвь прокладывается как отдельный шлейф от распределительной коробки.
Важно: не допускается подключать одну клавишу выключателя к фазе, а вторую — к нулю. Это приводит к тому, что при выключении одного сегмента на светильниках второго сегмента появляется разность потенциалов между корпусом и рабочими контактами, что может вызвать пробой изоляции. Обе клавиши коммутируют исключительно фазные провода.
С точки зрения удобства, рекомендуется разделять светильники по группам в шахматном порядке или по функциональным зонам (над столом, над диваном, проход). Это повышает гибкость управления и снижает нагрузку на выключатель.
Сводная таблица данных
Ниже представлена таблица, основанная исключительно на данных текста статьи. Она объединяет ключевые технические параметры, требования и ограничения для параллельной схемы подключения точечных светильников в натяжном потолке.
| Параметр / Характеристика | Значение / Требование | Примечание (из текста) |
|---|---|---|
| Напряжение в сети | 220 В | Стандартное напряжение для всех точек потребления |
| Сечение медного кабеля (типовое) | 1,5 мм² | Для светодиодных ламп до 50 Вт или галогенных до 35 Вт. Покрывает нагрузку до 3,5 кВт |
| Максимальная нагрузка для кабеля 1,5 мм² | 3,5 кВт | Эквивалентно подключению 20-25 светодиодных ламп по 10 Вт |
| Сечение кабеля для мощных галогенных ламп (суммарно более 1,5 кВт) | 2,5 мм² | Требуется автомат на 16 А |
| Номинал автоматического выключателя (типовой) | 10 А | Для защиты кабеля 1,5 мм² |
| Номинал автомата для мощных галогенных ламп | 16 А | При суммарной нагрузке более 1,5 кВт и кабеле 2,5 мм² |
| Максимально допустимая температура для ПВХ-пленки | 60°C | При превышении происходит деформация и потеря упругости |
| Минимальный класс защиты клемм (сухие помещения) | IP20 | Для влажных зон — IP44 |
| Максимальный ток на одну клемму (метод «шлейфа») | 16 А | Условие допустимости метода по ПУЭ |
| Допустимое падение напряжения по ГОСТ | не более 3% | Для линии из кабеля 1,5 мм² при суммарной мощности до 1,5 кВт |
| Рекомендуемая максимальная длина одной ветви | 15 метров | Для светодиодных ламп. Превышение ведет к падению яркости |
| Ток утечки (для бытовых цепей) | не более 30 мА | Иначе УЗО будет ложно срабатывать |
| Длина петли кабеля над каждой точкой | 20-25 см | Необходимо для монтажа без натяжения проводов |
| Шаг крепления кабеля к черновому потолку | 40-50 см | Пластиковыми клипсами |
| Запрещенный тип проводов | Алюминиевые | Строго запрещено по нормам ПУЭ |
| Рекомендуемые марки кабеля | ВВГнг-LS, NYM | Негорючие, с низким дымообразованием |
| Допустимые типы соединений (ПУЭ раздел 2.1) | Клеммные колодки (Wago), опрессовка гильзами, пайка с термоусадкой | Скрутки недопустимы |
| Рекомендуемые клеммы Wago | Серия 2273 (для жесткого провода) или 221 (для многожильного) | С ограничителями тока до 32 А |
| Сечение кабеля от центрального блока питания (12/24 В) до первого светильника | не менее 2,5 мм² | Для компенсации падения напряжения на низком напряжении |
| Критическая длина линии для низковольтных систем (12/24 В) | более 5 метров | Яркость последних светильников падает на 30-50% |
Частые вопросы по теме (FAQ)
Почему при подключении точечных светильников на натяжном потолке нужно использовать именно параллельную схему, а не последовательную?
Параллельная схема является единственно правильным техническим решением. При таком способе каждый светильник работает независимо, и выход из строя одной лампы не приводит к погасанию всей линии. Это критически важно для помещений с натяжными полотнами, где доступ к контактам после фиксации потолка сильно затруднен. Последовательное соединение (как в гирлянде) недопустимо, так как при перегорании одной лампы разрывается вся цепь, и найти неисправный элемент без демонтажа полотна практически невозможно.
Какое сечение кабеля нужно использовать для параллельной схемы и какой автомат ставить?
Для типовых точечных светильников мощностью до 50 Вт (светодиодные) или до 35 Вт (галогенные) достаточно медного трехжильного кабеля сечением 1,5 мм². Этот стандарт покрывает нагрузку до 3,5 кВт, что эквивалентно подключению 20-25 светодиодных ламп по 10 Вт. Автоматический выключатель выбирается номиналом 10 А. Для мощных галогенных ламп (суммарно более 1,5 кВт) потребуется автомат на 16 А и кабель 2,5 мм².
Как правильно соединять провода, если доступ под натяжным потолком после монтажа будет закрыт?
Скрутки под натяжным потолком недопустимы. Все соединения выполняются только через клеммные колодки (например, Wago серии 2273 или 221), опрессовку гильзами или пайку с последующей термоусадкой. Оголенные участки проводов должны быть полностью спрятаны в изоляцию клеммы, чтобы исключить риск короткого замыкания. Рекомендуется использовать клеммы Wago с ограничителями тока до 32 А, а после проверки изолировать соединения термоусадочной трубкой (не обычной изолентой, которая со временем высыхает).
Что делать, если планируется установка более 10 светильников — не упадет ли напряжение на последних лампах?
В длинных параллельных цепях (более 10 светильников) возникает эффект падения напряжения. Если планируется установка 15-20 точек с галогеновыми лампами по 50 Вт (сумма 750-1000 Вт), рекомендуется разбить магистраль на две параллельные ветви, каждую со своим автоматом, иначе на последнем светильнике напряжение может упасть до 190-195 В, вызывая мерцание. Для светодиодных ламп с блоками питания на 200-240 В падение менее критично, но не рекомендуется превышать длину одной ветви в 15 метров.
Как правильно выполнить фазировку при подключении через выключатель и нужно ли разделять ветви для зонирования?
По стандарту выключатель должен разрывать фазу (L), а ноль (N) идти напрямую. Если выключатель разрывает ноль, светильник гаснет, но все контакты остаются под потенциалом 220 В, что смертельно опасно. Для зонирования (например, раздельного включения половины ламп) используется двухклавишный выключатель и две независимые параллельные ветви. Важно: обе клавиши коммутируют исключительно фазные провода — не допускается подключать одну клавишу к фазе, а вторую к нулю, так как это может вызвать пробой изоляции.
