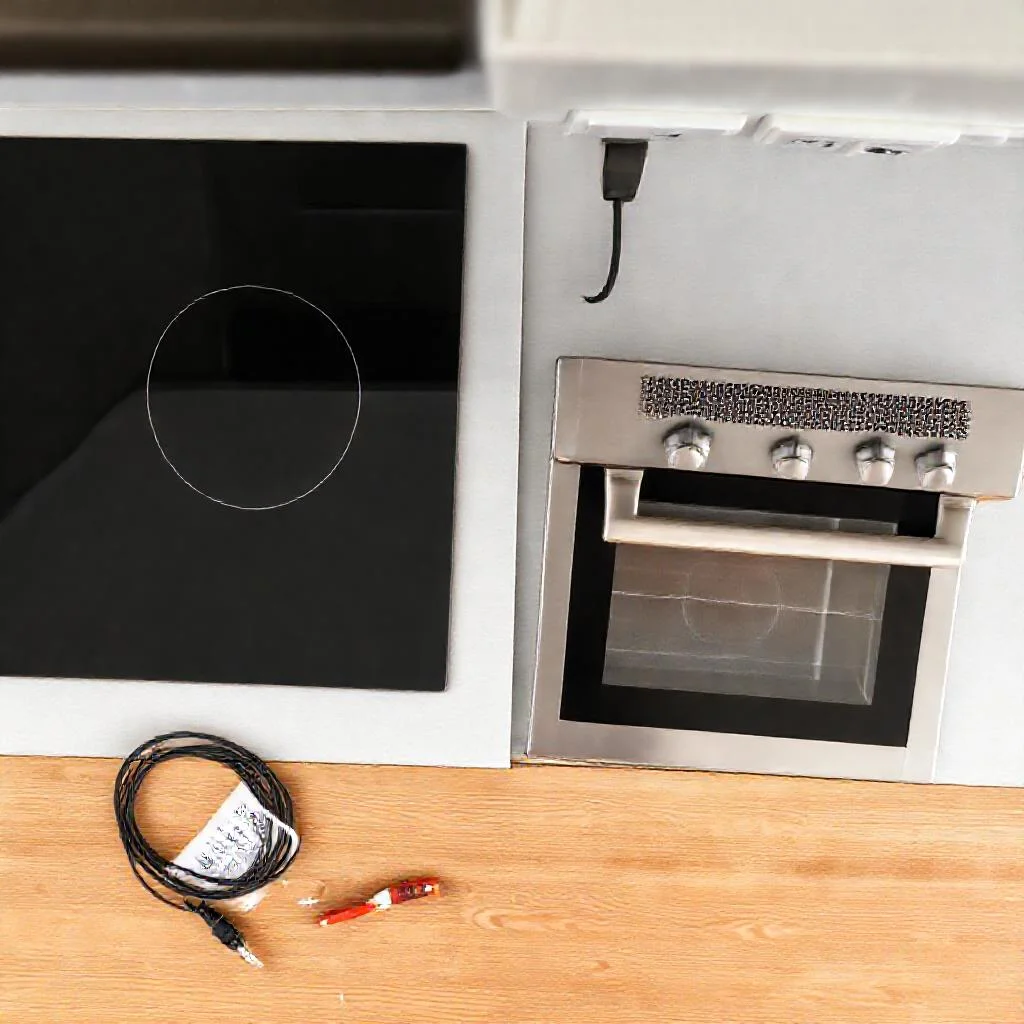

Подключение электрической варочной панели и духового шкафа: инженерный подход и безопасность
Установка современного кухонного электрооборудования — это не просто подключение шнура в розетку. Это инженерная задача, требующая понимания электрических схем и нормативов. Корректное подключение гарантирует долговечность техники и предотвращает аварийные ситуации. В первую очередь необходимо определить тип питающей сети. В квартирах нового фонда используется трёхфазная сеть 380 В и однофазная 220 В. В домах старой постройки, как правило, только однофазная сеть.
Мощность современных варочных панелей достигает 7-10 кВт. Духовые шкафы потребляют от 2.5 до 4 кВт. Суммарная нагрузка при одновременной работе может превысить 12 кВт. Это требует прокладки отдельной линии от распределительного щита. Использование общего кабеля с другими розетками категорически запрещено. Несоблюдение этого правила ведёт к нагреву проводки и короткому замыканию.
Выбор сечения кабеля и автоматов защиты
Расчёт сечения жил производится на основе суммарной мощности приборов. Для однофазной сети 220 В применяется формула: ток (А) = мощность (Вт) / напряжение (В). Для трёхфазной сети 380 В используется коэффициент 1.73: ток = мощность / (380 * 1.73). Полученное значение тока определяет выбор автоматического выключателя и сечения кабеля.
Для типовых решений действуют следующие рекомендации. При суммарной нагрузке до 8 кВт в однофазной сети требуется медный кабель сечением 6 мм². Автоматический выключатель при этом устанавливается на 40 А. Для нагрузки свыше 8 кВт необходимо сечение 10 мм² с автоматом на 50 А. Устройство защитного отключения (УЗО) выбирается на ток утечки 30 мА. Номинал УЗО должен быть на ступень выше номинала автомата.
При подключении к трёхфазной сети сечение жил может быть уменьшено. Для нагрузки 12 кВт достаточно кабеля 4х2.5 мм². Дифференциальный автомат устанавливается на 25 А. Важно понимать, что в трёхфазной сети нагрузка распределяется между фазами. Это снижает ток в каждой фазе и уменьшает требования к сечению.
Типы подключения: комбинированное или раздельное
Существует два принципиальных способа запитки кухонной техники. Первый способ — подключение по схеме «гирлянда». В этом случае варочная панель и духовой шкаф запитываются от одной силовой линии. Второй способ — раздельное питание. Каждый прибор получает собственную линию от щитка. Выбор зависит от мощности устройств и конструкции изделия.
Многие производители допускают подключение духового шкафа к клеммам варочной панели. Это возможно только в том случае, если суммарный ток не превышает номинала вводного автомата. Такая схема подробно описывается в инструкции к технике. Обычно для этого используется специальная перемычка. На практике раздельное подключение надёжнее. Оно исключает перегрузку кабеля и упрощает диагностику неисправностей.
Ключевое правило техники безопасности: мощность духового шкафа не должна превышать 70% от номинала автомата защиты варочной панели. Например, если автомат рассчитан на 32 А, максимальная мощность духовки составляет 5 кВт. В противном случае проводка будет работать на пределе температурных нагрузок.
Выбор кабеля и маркировка жил
Для стационарного подключения применяется только медный трёхжильный кабель. Алюминиевая проводка в современных условиях недопустима. Оптимальный выбор — кабель марки ВВГнг-LS. Это негорючий провод с низким дымообразованием. Для скрытой проводки используется кабель ВВГнг. Для открытой — NYM. Сечение жил рассчитывается по таблицам ПУЭ.
Цветовая маркировка жил строго регламентирована. Фаза (L) маркируется коричневым, чёрным или белым цветом. Ноль (N) — синим. Земля (PE) — желто-зелёным. Путаница цветов приводит к аварии. Подключение фазы на корпус прибора гарантированно вызовет поражение током. Использование защитного зануления вместо заземления запрещено.
Подключение варочной панели: пошаговый алгоритм
Перед началом работ необходимо обесточить линию. Напряжение проверяется индикаторной отвёрткой или мультиметром. Корпус панели заземляется через желто-зелёный провод. Монтаж производится через клеммную колодку. Не допускается скрутка проводов из разных металлов.
Большинство варочных панелей рассчитаны на два варианта подключения. Однофазное подключение (220 В) требует установки перемычек между клеммами. Трёхфазное (380 В) выполняется без перемычек — каждая фаза подключается к своей клемме. Схема подключения всегда нанесена на корпус прибора. Игнорирование схемы ведёт к выходу инвертора из строя.
Последовательность действий при однофазном подключении:
- Снять крышку клеммной коробки на корпусе панели
- Установить медную перемычку между клеммами L1, L2, L3
- Установить перемычку между клеммами N1 и N2
- Подключить фазный провод к клемме L1
- Подключить нейтраль (ноль) к клемме N1
- Подключить заземление к клемме PE
- Затянуть винты динамометрическим ключом (момент 2 Нм)
Подключение духового шкафа: особенности схемы
Духовые шкафы редко имеют трёхфазное исполнение. Большинство моделей рассчитаны на однофазную сеть 220 В. Потребляемая мощность типового шкафа составляет 2.5-3.5 кВт. Это позволяет использовать кабель сечением 2.5 мм² и автомат на 16 А. Подключение производится через стандартную силовую розетку или клеммную колодку.
Если духовой шкаф установлен отдельно, рекомендуется использовать раздельную линию. Подключение к общей розеточной группе с другими приборами недопустимо. Исключение составляют шкафы малой мощности до 2 кВт. В этом случае допускается включение в розетку с отдельным автоматом. Однако для профессиональной эксплуатации лучше подвести индивидуальную линию.
Особое внимание уделяется заземлению. Корпус духового шкафа имеет металлические элементы. Отсутствие заземления создаёт риск при пробое изоляции нагревателя. Проверка сопротивления изоляции мегомметром обязательна перед первым включением. Значение должно быть не менее 0.5 МОм.
Соединение устройств через гильзу (клеммник)
При комбинированном подключении используется трёхполюсный или четырёхполюсный клеммник. Кабель от щитка подключается к входу клеммника. К выходу клеммника подключаются два отдельных кабеля: один к панели, второй к духовке. Это решение позволяет обслуживать каждую линию отдельно.
Для соединения жил применяются винтовые клеммы Wago (для тока до 32 А) или самозажимные гильзы. Скрутка с изолентой не допускается. Место соединения должно быть доступно для обслуживания. Нельзя прятать клеммник в стене. Если шкаф встроен в колонну, клеммник монтируется в монтажной коробке над мебелью.
Сечение ответвления для духового шкафа может быть меньше основного. Например, если магистральный кабель 6 мм², то для духовки достаточно 2.5 мм². Переход осуществляется через клеммник с разными диаметрами зажимов. Важно соблюдать соответствие сечения жилы зажиму. Ослабленный контакт вызывает искрение и нагрев.
Выбор розеток и вилок для кухонной техники
Для приборов мощностью более 3.5 кВт розетки бытового стандарта не подходят. Используются силовые трёхфазные или однофазные разъёмы. Наиболее распространённый вариант — разъём CEE 7/7 (Schuko) с контактом заземления. Для нагрузки 7-8 кВт применяется вилка CEE 16 А с круглыми штырями.
При подключении через розетку учитывается её степень защиты. Для кухни подходит IP44. Розетка должна иметь прижимной винт для фиксации вилки. Это предотвращает случайное выдёргивание. Не допускается использование тройников и удлинителей для мощных приборов.
Если техника монтируется стационарно, розетка не нужна. Кабель заводится непосредственно в клеммную коробку. Это оптимальный вариант, так как уменьшается количество контактных соединений. Каждое лишнее соединение — потенциальное место потери напряжения и нагрева.
Учёт защитных аппаратов и УЗИП
Современные духовые шкафы и панели содержат электронные модули управления. Они чувствительны к импульсным помехам. Рекомендуется установка устройства защиты от импульсных перенапряжений (УЗИП). Оно устанавливается в распределительном щите. УЗИП защищает дорогостоящую электронику при грозовых разрядах или коммутационных процессах в сети.
Дифференциальный автомат для линии кухни должен быть селективным. Это означает, что при коротком замыкании отключится только проблемная линия, а не весь дом. Выбор типа УЗО — электромеханическое, а не электронное. Электромеханические УЗО срабатывают при любом напряжении, даже при обрыве нуля.
Проверка после монтажа и пробный пуск
Перед включением проверяется последовательность фаз для трёхфазного оборудования. Неправильное чередование фаз вызовет некорректную работу индукционных нагревателей. Для проверки используется фазоуказатель. Если порядок фаз нарушен, две фазы на вводе меняются местами.
Включается автоматический выключатель. Мультиметром проверяется наличие напряжения на клеммах прибора. Измеряется напряжение между фазой и нулём (должно быть 220 В ±10%). Затем включается сам прибор. Проверяется нагрев контактов через 10 минут работы. Температура соединительных гильз не должна превышать 60°C.
Запускается тестовый режим духового шкафа. Контролируется отсутствие искрения, гула или запаха гари. Если появляется запах, линия немедленно обесточивается. Причина кроется в слабом контакте клеммы или неверном сечении кабеля. Вывод оборудования на полную мощность производится только после устранения дефектов.
Нарушение правил электробезопасности при подключении кухонной техники чревато не только выходом из строя дорогого оборудования. Это создаёт прямую угрозу жизни. Работы должны выполняться с отключённым питанием и при наличии изолированного инструмента. Без минимальных знаний электротехники следует пригласить сертифицированного специалиста.
Типовые ошибки и их последствия
- Подключение фазы вместо нуля к корпусу — мгновенное поражение током при касании
- Использование алюминиевого кабеля для медного соединения — электрохимическая коррозия и нагрев
- Установка перемычек из провода меньшего сечения, чем основной кабель — оплавление изоляции
- Отсутствие УЗО при наличии металлического корпуса — риск поражения при пробое изоляции
- Подключение через розетку без заземления — панель будет работать, но при повреждении нагревателя корпус окажется под напряжением
Соблюдение описанной методики подключения гарантирует безопасную и долгосрочную эксплуатацию. Каждая операция имеет физическое и нормативное обоснование. Пренебрежение любым из этапов приводит к потере гарантии производителя. Гарантийные обязательства аннулируются при обнаружении следов самостоятельного вмешательства с нарушениями.
Сводная таблица данных
В таблице ниже представлены ключевые электрические параметры и требования к подключению варочной панели и духового шкафа, основанные на данных из статьи. Приведены диапазоны мощностей, рекомендуемые сечения кабелей, номиналы защитных автоматов и условия для различных типов сетей (220 В и 380 В).
| Параметр / Характеристика | Варочная панель | Духовой шкаф | Примечания (совместное подключение) |
|---|---|---|---|
| Мощность (кВт) | 7 — 10 | 2.5 — 4 (типовые 2.5-3.5) | Суммарная нагрузка может превысить 12 кВт |
| Тип питающей сети | Однофазная 220 В или трёхфазная 380 В | Преимущественно однофазная 220 В | — |
| Сечение кабеля (медь, мм²) для 220 В | При нагрузке до 8 кВт: 6 мм² При нагрузке свыше 8 кВт: 10 мм² |
2.5 мм² (для типовой мощности) | Для общей линии при нагрузке до 8 кВт: 6 мм²; свыше 8 кВт: 10 мм² |
| Сечение кабеля (медь, мм²) для 380 В | Для нагрузки 12 кВт: 4х2.5 мм² | Нагрузка распределяется между фазами | |
| Автоматический выключатель (А) для 220 В | При нагрузке до 8 кВт: 40 А При нагрузке свыше 8 кВт: 50 А |
16 А (для типовой мощности) | — |
| Дифференциальный автомат (А) для 380 В | 25 А (для нагрузки 12 кВт) | — | |
| УЗО (ток утечки) | 30 мА (номинал на ступень выше номинала автомата) | Рекомендуется электромеханическое УЗО | |
| Требование к заземлению | Обязательно (желто-зелёный провод PE) | Защитное зануление запрещено | |
| Марка кабеля | ВВГнг-LS (для скрытой проводки), NYM (для открытой) | Только медный кабель | |
| Правило безопасности (совместное подключение) | Мощность духового шкафа не должна превышать 70% от номинала автомата защиты варочной панели | Пример: при автомате 32 А макс. мощность духовки 5 кВт | |
| Проверка изоляции | — | Сопротивление изоляции не менее 0.5 МОм | Проверка мегомметром перед первым включением |
| Допустимая температура контактов | Не более 60°C (через 10 минут работы) | — | |
Частые вопросы по теме (FAQ)
Какое сечение кабеля нужно для подключения варочной панели и духового шкафа?
Для однофазной сети 220 В при суммарной нагрузке до 8 кВт требуется медный кабель сечением 6 мм² с автоматом 40 А. Для нагрузки свыше 8 кВт необходимо сечение 10 мм² с автоматом 50 А. При подключении к трёхфазной сети 380 В для нагрузки 12 кВт достаточно кабеля 4х2.5 мм² с дифференциальным автоматом 25 А.
Можно ли подключать духовой шкаф к клеммам варочной панели?
Многие производители допускают такое подключение, но только при условии, что суммарный ток не превышает номинала вводного автомата. При этом мощность духового шкафа не должна превышать 70% от номинала автомата защиты варочной панели. Например, если автомат рассчитан на 32 А, максимальная мощность духовки составляет 5 кВт. На практике раздельное подключение надёжнее, так как исключает перегрузку кабеля.
Какая цветовая маркировка жил кабеля?
Фаза (L) маркируется коричневым, чёрным или белым цветом. Ноль (N) — синим. Земля (PE) — жёлто-зелёным. Путаница цветов приводит к аварии: подключение фазы на корпус прибора вызывает поражение током. Использование защитного зануления вместо заземления запрещено.
Как подключить варочную панель к однофазной сети 220 В?
Необходимо снять крышку клеммной коробки, установить медные перемычки между клеммами L1, L2, L3, а также между N1 и N2. Затем подключить фазный провод к клемме L1, нейтраль (ноль) к N1 и заземление к клемме PE. Затянуть винты динамометрическим ключом с моментом 2 Нм. Схема подключения всегда нанесена на корпус прибора.
Какие типовые ошибки при подключении кухонной техники наиболее опасны?
Наиболее опасны: подключение фазы вместо нуля к корпусу (мгновенное поражение током), использование алюминиевого кабеля для медного соединения (электрохимическая коррозия и нагрев), отсутствие УЗО при металлическом корпусе (риск поражения при пробое изоляции), установка перемычек меньшего сечения (оплавление изоляции) и подключение через розетку без заземления.
