Подключение светодиодной ленты к блоку питания 12 вольт: подробная схема
Светодиодная лента на 12 вольт является распространенным решением для интерьерной и декоративной подсветки. Несмотря на кажущуюся простоту монтажа, ошибки при подключении приводят к мерцанию, перегреву и выходу оборудования из строя. Для стабильной работы системы необходимо точно рассчитать мощность источника питания, правильно подобрать сечение проводов и соблюсти полярность.
Выбор блока питания для светодиодной ленты 12В
Блок питания (драйвер) преобразует переменное напряжение сети 220 вольт в постоянное стабилизированное напряжение 12 вольт. Использование блока с неподходящими параметрами гарантированно сокращает срок службы ленты на 50-70%. Основной критерий выбора — запас по мощности не менее 20%.
Расчет мощности выполняется по формуле: P(ленты) = P(1 метра) × L(длина). Например, лента мощностью 14,4 Вт/м длиной 5 метров потребляет 72 Вт. Блок питания для такого отрезка должен иметь номинальную мощность не менее 90 Вт (72 × 1,25). Пренебрежение запасом приводит к работе блока на пределе, что вызывает перегрев конденсаторов и падение напряжения на выходе.
- Негерметичные (IP20): подходят для сухих помещений, устанавливаются в ниши или за подвесными потолками.
- Герметичные (IP65-IP67): имеют алюминиевый корпус и силиконовые прокладки, применяются на улице и в ванных комнатах.
- Трансформаторные (электромагнитные): тяжелые и громоздкие, но обеспечивают чистый ток без высокочастотных помех.
- Импульсные: компактные и легкие, КПД достигает 85-90%, что делает их стандартом для большинства бытовых задач.
Современные блоки питания оснащаются защитой от короткого замыкания и перегрузки. Однако дешевые модели без сертификации безопасности часто выдают заниженное напряжение под нагрузкой, что проявляется тусклым свечением дальних участков ленты.
Подготовка к монтажу: замеры и расчет падения напряжения
Самая частая ошибка при самостоятельном подключении — подключение длинной ленты только с одной стороны. Ток течет по медным дорожкам печатной платы, которые имеют собственное сопротивление. Участок ленты длиной 10 метров может терять до 2-3 вольт на дальнем конце, что снижает яркость на 40-50%. Физика процесса описывается законом Ома и не зависит от качества блока питания.
Для участков длиннее 5 метров требуется параллельное подключение или запитка с двух сторон. Например, для 15-метровой ленты прокладывается отдельная магистраль сечением 1,5-2,5 мм² к середине отрезка и от нее делаются отводы на каждую секцию. Альтернативный метод — установка усилителей RGB, если лента цветная.
Измерение фактического напряжения мультиметром обязательно. После зачистки контактов на инструменте выбирается режим DCV с пределом 20 вольт. Щупы прикладываются к контактным площадкам на конце ленты. Если показания ниже 11,5 вольта, сечение проводов увеличено в два раза или добавлена точка запитки.
Схема подключения: пошаговая инструкция

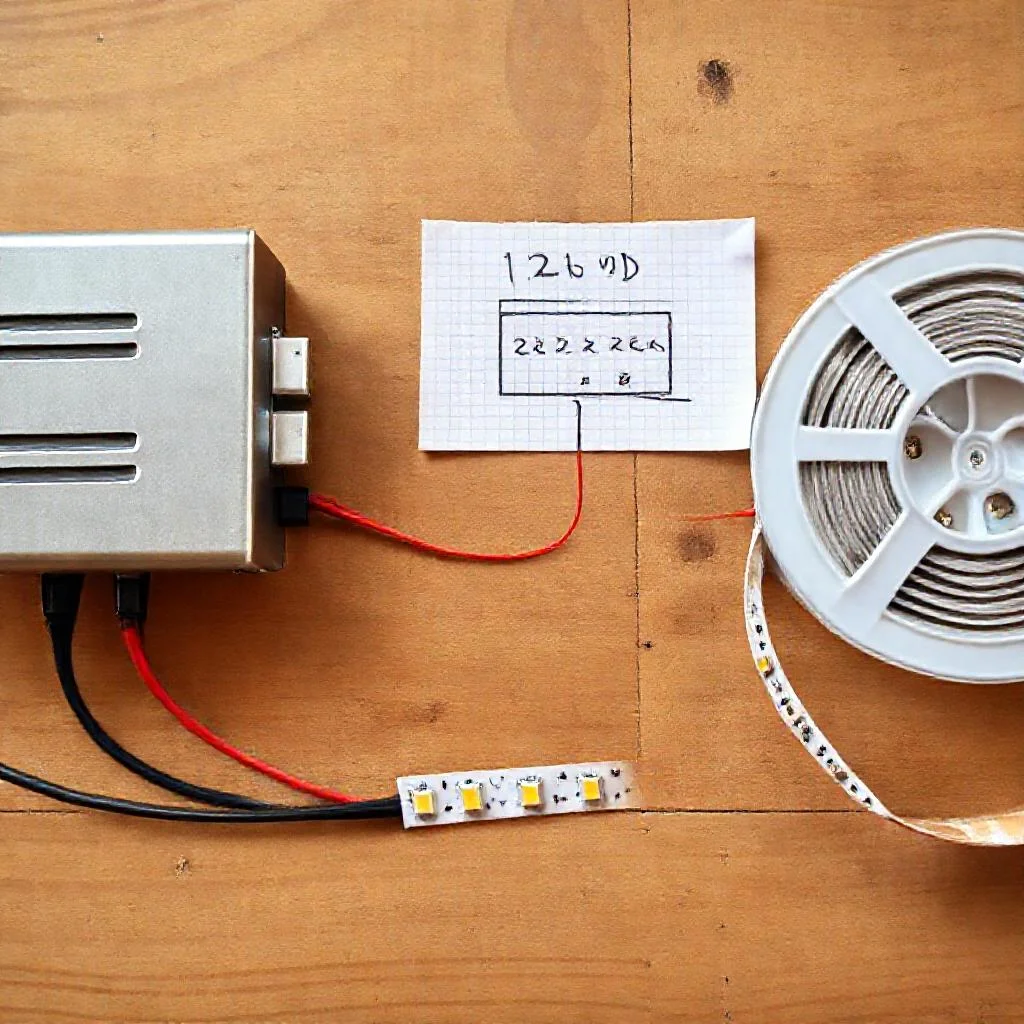

Типовая схема подключения монохромной (одноцветной) светодиодной ленты 12В к блоку питания включает три элемента: сам блок, выключатель в цепи 220 вольт и ленту. Для регулировки яркости последовательно добавляется диммер. Для цветной RGB ленты обязателен контроллер.
Последовательность действий профессионала выглядит следующим образом:
- Обесточивание: автомат в щитке отключается, проверяется отсутствие напряжения индикаторной отверткой.
- Подключение к сети 220В: фазный провод (L), нулевой (N) и заземление (PE) заводятся в клеммник блока питания. Заземление обязательно для металлических корпусов.
- Подключение низковольтной части: к клеммам 12V+ и 12V- блока подключаются провода сечением 0,75-1,5 мм². Длина провода не должна превышать 2-3 метра без увеличения сечения.
- Пайка или коннекторы: на дорожки ленты наносится флюс, припаиваются провода длиной 5-10 см. Использование коннекторов без пайки допустимо, но места контакта визуально проверяются на отсутствие перекосов.
- Изоляция: места пайки закрываются термоусадочной трубкой, а не изолентой, чтобы исключить попадание влаги.
В случае подключения диммера или контроллера RGB, блок питания соединяется с ними проводами аналогичного сечения. Контроллер имеет обозначения, куда подключается плюс и минус питания, а также по четыре канала (R, G, B, V+) для RGB ленты. Подключение напрямую к блоку без контроллера приведет к горению всех цветов одновременно.
Выбор проводов и сечения
Правильный выбор проводов влияет на безопасность и срок службы подсветки. Для стандартной ленты мощностью до 72 Вт (5 метров) используется медный многожильный провод сечением 0,75 квадратных миллиметра. Если ток превышает 6 ампер (расчет: 72 Вт / 12 В = 6 А), сечение увеличивается до 1,5 мм².
Алюминиевые провода запрещены к применению в низковольтных системах освещения из-за высокого переходного сопротивления в местах скруток. Допускается использование только медных жил с двойной изоляцией. Полярность строго соблюдается: переполюсовка не выводит ленту из строя, но она не загорится.
Типичные ошибки при подключении
Анализ гарантийных обращений показывает три основные причины отказов светодиодных лент. Первая — подключение более 5 метров последовательно без дублирования питания. Вторая — использование блоков питания без запаса мощности, из-за чего они входят в защиту при пиковой нагрузке. Третья — плохая пайка, дающая искрение и нагрев контакта до 80-100 градусов Цельсия.
Ошибкой также считается подключение ленты к компьютерному блоку питания ATX без нагрузки на линии 5V. Такие блоки требуют минимальной нагрузки и могут выдавать пульсации, заметные глазу в темноте. Специализированные светодиодные драйверы лишены этого недостатка.
- Нельзя подключать ленту к блоку питания, рассчитанному на ток меньше номинального.
- Запрещено скручивать провода медный с алюминиевым — это вызывает гальваническую коррозию.
- Не следует использовать блоки питания без заземления в помещениях с влажностью выше 70%.
Проверка работы и безопасная эксплуатация
После сборки схемы перед фиксацией ленты на профиль подается питание. Проверяется равномерность свечения всех сегментов. Если крайние диоды светятся заметно тусклее, чем ближние к блоку, система имеет критическое падение напряжения. В таком случае добавляется вторая точка подключения или устанавливается репитер.
Температура корпуса блока питания измеряется рукой: нормальный нагрев — до 60 градусов по Цельсию (рука терпит, но не более 5-7 секунд). Превышение температуры требует принудительной вентиляции или замены блока на более мощный. Алюминиевый профиль для ленты выполняет не только эстетическую, но и роль радиатора, отводя тепло от подложки.
Эксплуатация подсветки в сырых помещениях требует применения герметичных блоков и силиконовой ленты (IP65). Места соединений дополнительно промазываются силиконовым герметиком. Запрещается прокладывать низковольтные провода в одной гофре с силовыми кабелями 220 вольт — это создает наводки и риск пробоя изоляции.
Сводная таблица данных
В таблице ниже приведены критически важные параметры и характеристики для выбора и подключения светодиодной ленты 12В, строго на основе данных из статьи.
| Параметр / Компонент | Характеристика / Значение | Примечание / Условие из статьи |
|---|---|---|
| Напряжение питания ленты | 12 Вольт | Постоянное стабилизированное напряжение (DC) |
| Запас мощности блока питания | Не менее 20% (коэффициент 1,25) | Пример: 72 Вт × 1,25 = 90 Вт |
| Типы блоков питания (IP) | IP20 (негерметичные) / IP65-IP67 (герметичные) | IP20 — для сухих помещений; IP65-67 — для улицы и ванных |
| Типы блоков питания (принцип работы) | Трансформаторные (электромагнитные) / Импульсные | Импульсные: КПД 85-90% — стандарт для бытовых задач |
| Падение напряжения на 10 метрах | До 2-3 Вольт (снижение яркости на 40-50%) | Участки длиннее 5 метров требуют параллельного подключения |
| Критическое напряжение на конце ленты | Ниже 11,5 Вольт | Требуется увеличение сечения проводов или доп. точка запитки |
| Сечение проводов (стандартное) | 0,75 — 1,5 кв. мм (медный многожильный) | При токе до 6А — 0,75 мм²; при токе более 6А — 1,5 мм² |
| Расчет тока (пример) | 6 Ампер | 72 Вт / 12 В = 6 А |
| Максимальная длина провода (без увеличения сечения) | 2-3 метра | От блока питания до ленты |
| Сечение магистрали для запитки 15-метровой ленты | 1,5 — 2,5 кв. мм | Прокладывается к середине отрезка |
| Температура нагрева контакта при плохой пайке | 80-100 градусов Цельсия | Приводит к искрению и отказу |
| Нормальная температура корпуса блока питания | До 60 градусов Цельсия | Рука терпит не более 5-7 секунд |
| Запрещенные провода | Алюминиевые | Высокое переходное сопротивление в скрутках |
| Тип ленты для влажных помещений | Силиконовая (IP65) | С герметичным блоком питания |
Частые вопросы по теме (FAQ)
Как правильно рассчитать мощность блока питания для светодиодной ленты 12В?
Расчет выполняется по формуле: P(ленты) = P(1 метра) × L(длина). Например, лента мощностью 14,4 Вт/м длиной 5 метров потребляет 72 Вт. Блок питания для такого отрезка должен иметь номинальную мощность не менее 90 Вт (72 × 1,25). Использование блока с неподходящими параметрами гарантированно сокращает срок службы ленты на 50-70%. Основной критерий выбора — запас по мощности не менее 20%.
Почему при подключении длинной ленты (более 5 метров) дальние светодиоды горят тускло?
Самая частая ошибка — подключение длинной ленты только с одной стороны. Ток течет по медным дорожкам печатной платы, которые имеют собственное сопротивление. Участок ленты длиной 10 метров может терять до 2-3 вольт на дальнем конце, что снижает яркость на 40-50%. Для участков длиннее 5 метров требуется параллельное подключение или запитка с двух сторон. Если показания мультиметра на конце ленты ниже 11,5 вольта, необходимо увеличить сечение проводов в два раза или добавить точку запитки.
Какое сечение проводов нужно использовать для подключения светодиодной ленты 12В?
Для стандартной ленты мощностью до 72 Вт (5 метров) используется медный многожильный провод сечением 0,75 квадратных миллиметра. Если ток превышает 6 ампер (расчет: 72 Вт / 12 В = 6 А), сечение увеличивается до 1,5 мм². Длина провода от блока питания не должна превышать 2-3 метра без увеличения сечения. Использование алюминиевых проводов запрещено, допускаются только медные жилы с двойной изоляцией.
Можно ли подключать светодиодную ленту к компьютерному блоку питания ATX?
Специализированные светодиодные драйверы лишены недостатка, присущего компьютерным блокам ATX. Подключение ленты к компьютерному блоку питания ATX без нагрузки на линии 5V считается ошибкой. Такие блоки требуют минимальной нагрузки и могут выдавать пульсации, заметные глазу в темноте.
Как правильно изолировать места пайки при подключении ленты?
Места пайки закрываются термоусадочной трубкой, а не изолентой, чтобы исключить попадание влаги. На дорожки ленты наносится флюс, припаиваются провода длиной 5-10 см. Плохая пайка может давать искрение и нагрев контакта до 80-100 градусов Цельсия, что является одной из трех основных причин отказов.
