Штробление стен под проводку: правила СНиП и выбор инструмента

Штробление стен является одним из самых ответственных этапов электромонтажных работ. Это процесс создания каналов (штроб) в строительных конструкциях для скрытой прокладки кабеля. От того, насколько грамотно выполнено штробление, зависит не только эстетика помещения, но и безопасность всей электрической сети, а также целостность несущих конструкций здания.

Многие домашние мастера и даже начинающие строители относятся к этому процессу упрощенно, полагая, что достаточно лишь пробить борозду нужного размера. Однако такой подход чреват серьезными последствиями: от нарушения прочности перекрытий до короткого замыкания при повреждении армирующего каркаса. Разберем все аспекты штробления с опорой на нормативные документы и практический опыт.

Нормативная база: что говорят СНиП и ГОСТ

Главный документ, регламентирующий правила производства работ, — это СП 76.13330.2016 (актуализированная версия СНиП 3.05.06-85 «Электротехнические устройства»). Дополнительно применяются правила устройства электроустановок (ПУЭ, 7-е издание). Игнорирование этих норм считается грубым нарушением и может привести к отказу в вводе объекта в эксплуатацию.

Основные правила по СП и ПУЭ:

• Запрет на горизонтальное штробление несущих стен. В панельных домах (серии П-44, П-3, КОПЭ и аналогичных) штробить горизонтальные каналы в наружных стенах и несущих внутренних перегородках категорически запрещено. Это снижает их расчетную несущую способность. Допускаются только вертикальные штробы.
• Ограничения по глубине и ширине. Для панельных домов глубина канала не должна превышать толщину защитного слоя бетона (обычно это 10-15 мм). Если арматура оголилась — это брак. Ширина штробы не должна превышать 25 мм для стен и 20 мм для перекрытий.
• Расстояние до плит перекрытия. Вертикальная штроба должна отступать от стыка стен и плит перекрытия (потолка) минимум на 40-50 мм, а от углов — на 100 мм. Это предотвращает ослабление узлов сопряжения конструкций.
• Запрет на пересечение арматуры. При штроблении железобетонных конструкций категорически запрещается повреждать рабочую арматуру. Если болгарка или перфоратор задели арматурный стержень — это брак, требующий согласования с проектировщиком.
• Количество и длина штроб. При скрытой прокладке проводки в кирпичных стенах допускается только одна горизонтальная борозда на расстоянии не более 150-200 мм от плиты перекрытия. Длина непрерывного участка не ограничена, но на каждые 10-15 метров должны быть установлены распаечные коробки.
• Требования к изоляции. Углубление в стене не является изоляцией. Кабель должен прокладываться в защитной гофре, ПВХ-трубе или металлорукаве. Это правило обязательно для деревянных домов и рекомендуется для бетонных и кирпичных стен.

Важно понимать: нормы СНиП и СП являются обязательными к исполнению всеми юридическими лицами и индивидуальными предпринимателями. Для частных домовладений они носят рекомендательный характер, но в случае возникновения аварийной ситуации (например, обрушения перекрытия) экспертная комиссия будет оценивать действия владельца именно с точки зрения этих нормативов.

Виды стен и особенности штробления

Выбор инструмента и методика работ напрямую зависят от материала стены. Ошибка на этом этапе ведет к перерасходу ресурсов и низкому качеству результата.

Бетонные стены (панельные и монолитные дома)

Бетон — самый сложный материал для штробления. Он абразивен, плотен и содержит арматурный каркас. Стандартный метод — использование штробореза или мощной угловой шлифмашины (минимум 2 кВт) с алмазным диском. Сначала прорезаются две параллельные линии по краям будущей штробы, затем бетон между ними выбирается перфоратором в режиме отбойного молотка. Работать необходимо в респираторе и защитных очках: бетонная пыль крайне вредна для легких.

Кирпичные стены

Кирпич — более мягкий и податливый материал. Оптимальный инструмент — штроборез или алмазный круг. Использование перфоратора с широкой лопаткой («пика») без предварительной прорезки краев часто приводит к выкрашиванию кирпича и образованию неаккуратных сколов. Канал в кирпиче рекомендуется делать глубиной не более 20-25 мм. Вертикальные штробы прорезать сложнее из-за необходимости следовать линии кладочного шва или ровной плоскости кирпича.

Газобетон и пенобетон

Ячеистые бетоны отличаются высокой пористостью и низкой прочностью на сжатие. Штробление выполняется специальным ручным штроборезом (стеновой рубанок) или, в крайнем случае, электролобзиком с алмазной пилкой. Использование перфоратора приводит к растрескиванию блоков. Кабель в таких стенах обязательно прокладывается в гофре, а штроба после укладки заполняется гипсовой штукатуркой или специальным клеем для газобетона (парогазопроницаемым).

Гипсокартон

Штробить гипсокартон нельзя — его толщина (12,5 мм) и структура не позволяют создать надежное скрытое углубление. Проводка в таких конструкциях прокладывается в пустотах профилей, а для вывода кабеля используются монтажные отверстия.

Выбор инструмента: что и когда использовать

На рынке представлено несколько инструментов для штробления. Каждый из них имеет четкую область применения. Рассмотрим их подробнее.

Штроборез (бороздодел)

Это специализированный электрический инструмент, оснащенный двумя параллельными алмазными дисками и кожухом с патрубком для подключения промышленного пылесоса. Ключевые преимущества:

• Минимальное количество пыли (до 95% пыли удаляется через пылесос).
• Ровные края штробы — ширина и глубина регулируются с высокой точностью (до 1 мм).
• Высокая скорость работы (до 2-3 метров в минуту по бетону).
• Возможность использования в сухих помещениях без последующего обеспыливания.

Недостатки: высокая стоимость (от 15 000 рублей), большой вес (6-10 кг), необходимость в качественном строительном пылесосе.

Перфоратор с насадками

Самый доступный и распространенный инструмент. Для штробления используется специальная насадка — «лопатка» или «пика». Перфоратор работает в чистом режиме отбойного молотка. Особенности применения:

• Невозможно получить ровное дно и стенки канала — края всегда будут сколотыми.
• Высокая нагрузка на кисти рук и вибрация (рекомендуется использование виброзащитных перчаток).
• Невозможно контролировать глубину проходки без предварительной разметки.
• Оптимален для черновой работы — выборки бетона между прорезями, сделанными болгаркой.

Болгарка (УШМ) с алмазным диском

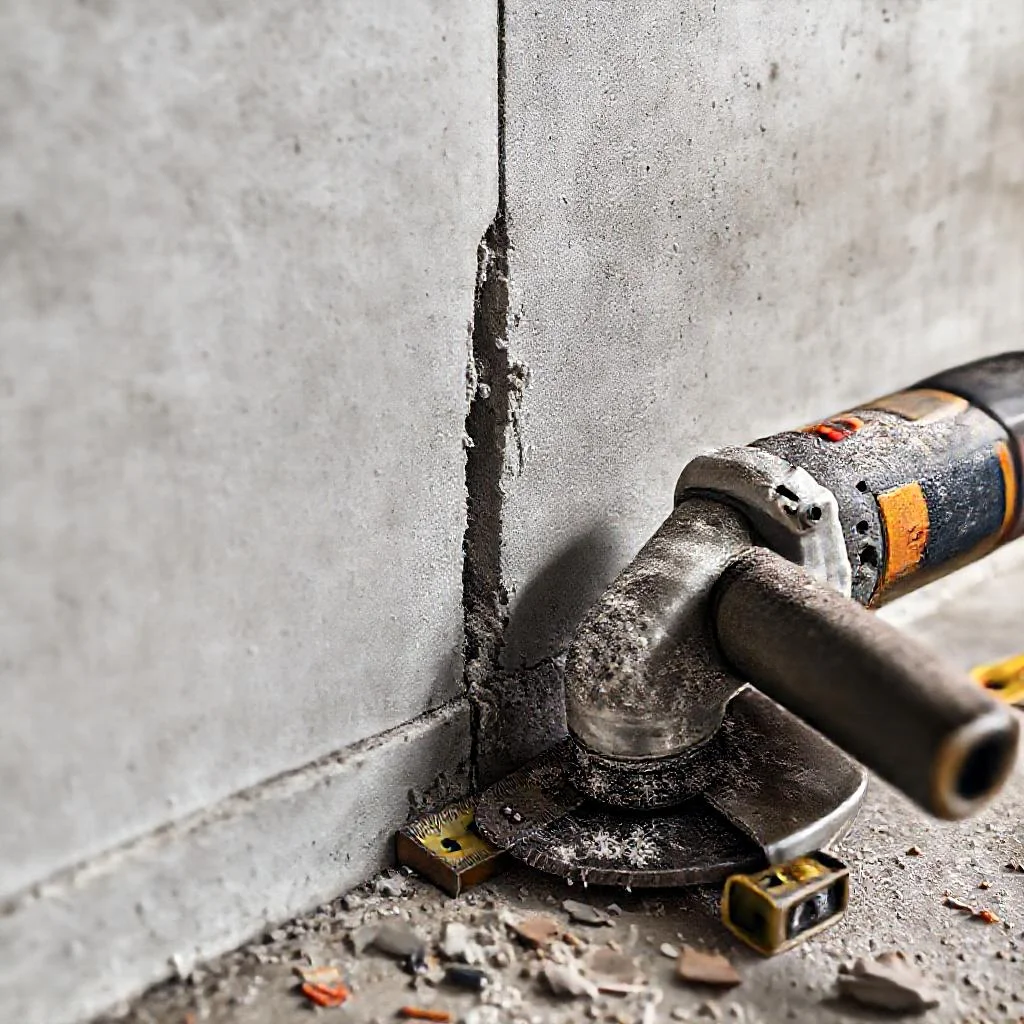

Угловая шлифмашина с мощностью от 2 кВт и диаметром диска 230 мм. Используется исключительно для прорезания контура штробы (верхней и нижней границы). Критический нюанс: болгарка не предназначена для реза бетона в условиях ограниченного пространства. Отсутствие кожуха и патрубка для пылесоса превращает работу в пыточную камеру. Пыль поднимается мгновенно и оседает в легких, а также проникает во все помещения. Использовать болгарку для штробления допускается только в нежилых помещениях с открытыми окнами, при условии полного обеспыливания после работ.

Ручной штроборез (для газобетона)

Это простое приспособление в виде стальной ручки с острым лезвием и ограничителем глубины. Позволяет проделывать аккуратные каналы в газобетоне или пенобетоне без пыли и шума. Подходит только для ячеистых бетонов — для кирпича или бетона ручной инструмент бесполезен.

Пошаговая технология работ

Независимо от выбранного инструмента, последовательность действий должна быть строгой. Нарушение этого алгоритма приводит к браку.

1. Проектирование и разметка. На стене маркером отмечается трасса прохождения кабеля. Обязательно указываются места расположения подрозетников и распределительных коробок. Используется лазерный уровень или отвес. Каждый угол должен быть строго под 90 градусов (вертикаль-горизонталь).
2. Проверка на скрытую проводку. Перед началом штробления необходимо отключить питание на щитке и проверить стену детектором проводки (трассоискателем). Попадание перфоратора в старый провод может вызвать короткое замыкание и выход из строя инструмента.
3. Прорезка контура. Если используется болгарка или штроборез, сначала прорезаются две параллельные линии по всей длине штробы. Глубина реза — на 3-5 мм меньше запланированной глубины борозды, чтобы не повредить арматуру.
4. Выборка материала. Перфоратором с лопаткой выбирается бетон между прорезями. Удары наносятся под углом 45-60 градусов к поверхности стены, чтобы минимизировать сколы на краях. Если арматура оголилась — работа прекращается, и маршрут корректируется.
5. Обработка дна. Дно штробы должно быть ровным, без выступов. Это необходимо для свободного укладывания кабеля без изломов. Неровности выравниваются с помощью зубила или долбяка перфоратора.
6. Обеспыливание. После завершения штробления канал тщательно очищается от пыли строительным пылесосом или влажной тряпкой. Пыль снижает адгезию штукатурки, и зафиксированный кабель может со временем выпасть.
7. Грунтовка. Полость обрабатывается грунтовкой глубокого проникновения (для бетона — бетоноконтакт, для кирпича — акриловая грунтовка). Это укрепляет края и улучшает сцепление с раствором.

Распространенные ошибки и как их избежать

Даже опытные мастера допускают типовые ошибки. Рассмотрим самые частые из них.

• Штробление углов. Никогда нельзя делать штробу в углу стены на расстоянии менее 100 мм от линии стыка стен. В панельных домах это ослабляет связи между панелями. Решение: отступить 100-150 мм от угла и вести вертикальную штробу.
• Слишком глубокая штроба. Для одиночного кабеля сечением 1,5-2,5 мм² достаточно глубины 15-20 мм. Для пучка кабелей — до 25-30 мм. Углубление более 30 мм в бетонной стене толщиной до 200 мм критично снижает ее прочность. Решение: при необходимости проложить несколько кабелей лучше использовать несколько параллельных штроб с отступом 10-15 мм.
• Игнорирование пожарной безопасности. В деревянных домах штробить стены запрещено. Кабель прокладывается в металлорукаве внутри конструкций или открыто. В бетонных и кирпичных стенах кабель должен быть защищен от повреждения при случайном сверлении — для этого используется стальная гофра или ПВХ-труба.
• Отсутствие заземления инструмента. Перфоратор и штроборез должны быть подключены через УЗО или автомат дифференциальной защиты. Работа с поврежденным кабелем внутри штробы при отключенном УЗО смертельно опасна.

Безопасность и гигиена труда

Штробление — один из самых вредных видов строительных работ. Воздух в зоне проведения работ насыщается мелкодисперсной бетонной пылью (размер частиц менее 10 мкм). При вдыхании она оседает в альвеолах легких, вызывая силикоз (профессиональное заболевание).

Обязательные меры защиты:

• Респиратор с классом защиты не ниже FFP2 (одноразовый) или полумаска со сменными фильтрами класса P3.
• Защитные очки с боковыми щитками — пыль и мелкие осколки бетона травмируют роговицу.
• Наушники или беруши — уровень шума при работе перфоратора достигает 110-120 дБ, что превышает болевой порог.
• Виброзащитные перфораторные перчатки — снижают риск вибрационной болезни (синдром белых пальцев).
• Влажная уборка помещения после завершения работ — пыль оседает на поверхностях и может подниматься в воздух при малейшем движении.

Соблюдение правил СНиП, грамотный выбор инструмента и последовательное выполнение технологии гарантируют не только качественную электропроводку, но и безопасность эксплуатации здания в течение всего срока службы. Штробление не терпит спешки и пренебрежения деталями — каждый канал должен быть выполнен точно и аккуратно, а кабель надежно защищен от внешних воздействий.

Сводная таблица данных

В таблице ниже представлены сводные данные по типам стен, характеристикам штробления, рекомендуемому инструменту и ключевым ограничениям согласно СП 76.13330.2016, ПУЭ и практическим рекомендациям из текста статьи.

Материал стены / Тип конструкции	Максимальная глубина штробы	Максимальная ширина штробы	Рекомендуемый инструмент	Категорический запрет / Особые условия
Бетонные стены (панельные и монолитные дома)	Не более толщины защитного слоя бетона (10-15 мм)	Не более 25 мм	Штроборез или мощная УШМ (минимум 2 кВт) с алмазным диском + перфоратор для выборки	— Запрещено горизонтальное штробление несущих стен в панельных домах. — Запрещено пересечение и повреждение рабочей арматуры (при оголении — брак).
Кирпичные стены	Не более 20-25 мм	25 мм	Штроборез или алмазный круг	— Допускается только одна горизонтальная борозда на расстоянии не более 150-200 мм от плиты перекрытия. — Использование перфоратора без прорезки краев приводит к выкрашиванию кирпича.
Газобетон и пенобетон	Не указана (кабель прокладывается в гофре)	Не указана	Ручной штроборез (стеновой рубанок) или электролобзик с алмазной пилкой	— Использование перфоратора приводит к растрескиванию блоков. — Штроба после укладки заполняется гипсовой штукатуркой или парогазопроницаемым клеем.
Гипсокартон	Не применяется (толщина листа 12,5 мм)	Не применяется	Не применяется (штробить нельзя)	Штробление гипсокартона запрещено. Проводка прокладывается в пустотах профилей.
Деревянные стены (дома)	Не применяется	Не применяется	Не применяется (штробить запрещено)	Кабель прокладывается в металлорукаве внутри конструкций или открыто.

Частые вопросы по теме (FAQ)

Какие существуют строгие ограничения СНиП по глубине и ширине штробы?

Согласно СП 76.13330.2016, для панельных домов глубина штробы не должна превышать толщину защитного слоя бетона (обычно 10-15 мм). Ширина канала строго регламентирована: не более 25 мм для стен и не более 20 мм для перекрытий. Если в процессе штробления оголилась арматура, это считается браком.

Можно ли штробить несущие стены в панельном доме?

Нет, это категорически запрещено. В панельных домах (например, серий П-44, П-3, КОПЭ) горизонтальное штробление наружных и внутренних несущих стен снижает их расчетную несущую способность. Нормативы допускают в таких конструкциях только вертикальные штробы.

Какой инструмент лучше всего подходит для штробления бетонных стен?

Оптимальным выбором для бетона является специализированный штроборез (бороздодел). Он оснащен двумя алмазными дисками и патрубком для пылесоса, что позволяет удалять до 95% пыли. Альтернативой является мощная болгарка (от 2 кВт, диск 230 мм) для прорезки контура с последующей выборкой бетона перфоратором. Простое использование перфоратора без предварительной прорезки не позволяет получить ровное дно и стенки канала.

На каком минимальном расстоянии от углов и плит перекрытия можно делать штробу?

Вертикальная штроба должна отступать от стыка стен и плит перекрытия (потолка) минимум на 40-50 мм. Расстояние от углов стены должно составлять не менее 100 мм. Нарушение этих требований ослабляет узлы сопряжения строительных конструкций, особенно в панельных домах.

Какие меры защиты органов дыхания обязательны при штроблении?

Работать необходимо только в респираторе с классом защиты не ниже FFP2 или в полумаске со сменными фильтрами класса P3. Это критически важно, так как бетонная пыль (частицы менее 10 мкм) оседает в альвеолах легких и вызывает профессиональное заболевание — силикоз.
