Устройство ленточного фундамента: теоретические основы и практическая реализация
Ленточный фундамент представляет собой замкнутый контур из железобетона, который проходит под всеми несущими стенами здания. Такая конструкция равномерно распределяет нагрузку от строения на грунт. Для частного домостроения это оптимальный вариант по соотношению надежности и трудоемкости работ. Однако технически грамотная заливка требует строгого соблюдения последовательности операций и понимания свойств материалов.
Этап 1: Подготовка участка и разметка осей
Перед началом земляных работ необходимо очистить площадку от растительного слоя. Глубина снятия плодородной почвы составляет 15–20 см. Это предотвращает гниение органики под полом здания. Далее производится разметка контура фундамента с использованием шнуров и колышков.
Для точного построения прямых углов применяется метод «египетского треугольника»: стороны с отношением 3:4:5 дают гарантированный прямой угол. Например, если отложить вдоль одной стены 3 метра, вдоль другой — 4 метра, то диагональ между этими точками должна составить ровно 5 метров. Обноска (две рейки с натянутым шнуром) устанавливается на расстоянии 1–1,5 метра от края будущей траншеи, чтобы шнуры не мешали при работе экскаватора.
Этап 2: Земляные работы и устройство подушки
Глубина траншеи определяется двумя факторами: уровнем промерзания грунта и типом почвы. Для глинистых грунтов глубина заложения должна быть ниже глубины промерзания (в средней полосе России это 1,2–1,5 метра). Для песчаных грунтов допускается заглубление на 0,5–0,7 метра. Ширина траншеи должна превышать ширину ленты на 10–15 см с каждой стороны — это необходимо для установки опалубки и удобства бетонирования.
На дно траншеи обязательно укладывается дренажная подушка. Первым слоем идет песок (крупнозернистый, без примесей глины) толщиной 20 см. Песок проливается водой и трамбуется до тех пор, пока на поверхности не перестанут оставаться следы от трамбовки. Вторым слоем идет щебень фракции 20–40 мм толщиной 15–20 см. Щебень также трамбуется. Такая подушка выполняет две функции: отводит воду от подошвы фундамента и перераспределяет нагрузку, предотвращая морозное пучение.
Этап 3: Монтаж опалубки
Опалубка — это форма, в которую заливается бетон. Для ленточного фундамента оптимальным материалом является обрезная доска толщиной 25–40 мм или влагостойкая фанера толщиной 18–21 мм. Доски сбиваются в щиты, которые устанавливаются по краям траншеи. Высота опалубки должна быть на 10–15 см выше проектной отметки верха фундамента — это необходимо для контроля уровня заливки.
Для фиксации щитов используются деревянные распорки (бруски 50×50 мм) и колышки, забиваемые в землю с шагом 60–80 см. С внешней стороны опалубка укрепляется откосами — диагональными подкосами, которые предотвращают распирание конструкции под давлением бетона. Важно проверить, чтобы внутренняя поверхность опалубки была строго вертикальной. Допустимое отклонение составляет не более 5 мм на метр высоты.
Этап 4: Армирование — силовая основа конструкции
Бетон отлично работает на сжатие, но плохо переносит растягивающие нагрузки. Арматурный каркас принимает на себя все растягивающие усилия. Для ленточного фундамента частного дома используется арматура класса А400 (АIII) с периодическим профилем. Диаметр рабочей арматуры (продольной) составляет 12–14 мм для одноэтажных домов и 14–16 мм для двухэтажных. Вертикальные и поперечные хомуты выполняются из арматуры диаметром 8–10 мм.
Армирование выполняется в два пояса: нижний и верхний. Каждый пояс состоит из 3–4 продольных стержней, расположенных на расстоянии 5–7 см от края бетона. Стержни связываются между собой вязальной проволокой диаметром 1,2–1,5 мм. Сварка при армировании фундаментов не рекомендуется — она нарушает структуру металла и создает жесткие соединения, которые могут лопнуть при подвижках грунта.
Шаг поперечного армирования (расстояние между хомутами) составляет 30–40 см. В углах и местах примыкания стен шаг уменьшается до 15–20 см. Особое внимание уделяется армированию углов. Простое перекрещивание стержней здесь недопустимо. Применяются Г-образные или П-образные загибы, которые заходят на каждую сторону угла на длину, равную 40 диаметрам рабочей арматуры. Для стержня 12 мм это 48 см. Нижние стержни должны быть защищены слоем бетона толщиной не менее 3 см — для этого под каркас подкладываются пластиковые фиксаторы или колотый кирпич.
Этап 5: Подготовка бетонной смеси и пропорции
Для заливки фундамента рекомендуется бетон марки М300 (класс В22,5). Этот бетон обеспечивает необходимую прочность для большинства малоэтажных строений. При самостоятельном приготовлении смеси используется цемент марки М400 или М500. Следующая пропорция считается оптимальной: 1 часть цемента, 2,5 части песка, 4 части щебня и 0,5 части воды (по массе).
Вода добавляется строго дозированно. Избыток воды снижает прочность бетона на 30–40 % и увеличивает усадку. Для улучшения пластичности и удобоукладываемости смеси используются пластификаторы (например, С-3). Пластификатор добавляется в воду затворения в количестве 0,5–1 % от массы цемента. Это позволяет снизить водоцементное соотношение без потери подвижности смеси.
Гравий или щебень для бетона должен иметь фракцию 5–20 мм (реже до 40 мм) и быть мытым. Песок — речной или карьерный, промытый, с модулем крупности 1,5–2,5. Глина и органические примеси в заполнителях категорически недопустимы — они разрушают цементный камень изнутри.

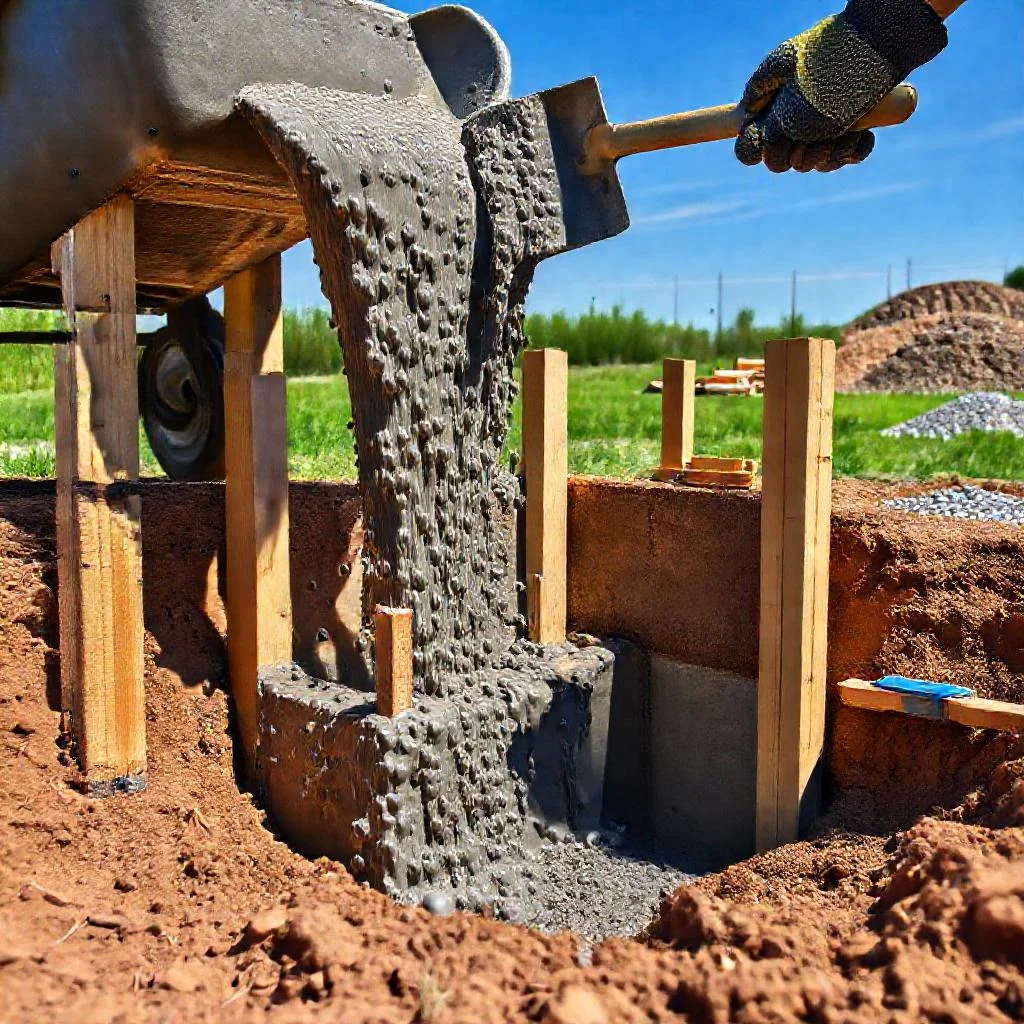

Этап 6: Заливка бетона — технология и правила
Процесс заливки должен быть непрерывным или с минимальными перерывами (не более 1–2 часов в теплое время года). Допускается два варианта: использование автобетоносмесителя (миксера) с подачей через желоб или ручное приготовление с подачей ведрами. При заливке бетон укладывается слоями толщиной 20–30 см. Каждый слой сразу обрабатывается глубинным вибратором или, при его отсутствии, протыкается металлическим прутом в нескольких точках для удаления воздуха.
Если бетон доставляется миксером, важно организовать слив таким образом, чтобы смесь не разбрасывалась в стороны — это приводит к расслоению бетона. Оптимально использовать лоток или бетононасос. Высота сбрасывания бетона не должна превышать 2 метров, чтобы избежать расслоения.
Заливка прерывается только в строго определенных местах. Вертикальный шов холодного бетонирования должен располагаться перпендикулярно оси фундамента. При необходимости остановки работ (например, на ночь) торец залитой части оформляется отвесным срезом. Перед продолжением заливки поверхность старого бетона насекается, очищается от пыли и смачивается водой. В идеале в шов устанавливается петлевая арматура для связи «старого» и «нового» бетона.
Этап 7: Уплотнение бетона — ключевой фактор прочности
Глубинный вибратор с частотой колебаний 8000–12000 об/мин — основной инструмент для уплотнения. Вибронаконечник погружается в бетон с интервалом 40–50 см. Время вибрации в одной точке — 10–20 секунд, до появления цементного молочка на поверхности и прекращения выделения крупных пузырьков воздуха. Важно не перевибрировать смесь — это может привести к расслоению, когда тяжелый щебень осядет, а цементное молочко поднимется наверх.
Если вибратор отсутствует, используется штыкование — протыкание бетона лопатой или стальным прутом. Этот метод менее эффективен, но позволяет удалить крупные воздушные карманы. После уплотнения поверхность бетона выравнивается правилом по верхней кромке опалубки. Одновременно с заливкой устанавливаются анкерные болты или шпильки для крепления стен — их положение проверяется по разметке.
Этап 8: Уход за бетоном в период твердения
Сразу после заливки бетон необходимо защищать от потери влаги. В первые 7–10 суток прочность бетона нарастает наиболее интенсивно, и присутствие воды в этот период критически важно. В жаркую погоду (выше +25°C) поверхность фундамента укрывается влажной мешковиной или полиэтиленовой пленкой. Поливать бетон водой нужно каждые 3–4 часа в дневное время, чтобы он не пересыхал.
В дождливую погоду достаточного укрытия пленкой — лишняя влага из атмосферы не страшна. Категорически запрещается нагружать фундамент до достижения им распалубочной прочности. Для бетона М300 распалубка выполняется через 3–5 суток (в зависимости от температуры воздуха). Полная проектная прочность (100 %) достигается за 28 суток при температуре +20°C и влажности 90 %.
При отрицательных температурах (ниже +5°C) бетонирование требует специальных мер: прогрев бетона трансформаторами, введение противоморозных добавок или использование электродов, закладываемых в тело фундамента на этапе заливки. Вода, превращаясь в лед при замерзании, расширяется и разрушает структуру бетона — так называемое «замораживание» недопустимо.
Этап 9: Гидроизоляция и обратная засыпка
После распалубки фундамент необходимо защитить от влаги. Первый слой — обмазочная гидроизоляция (битумная мастика), которая наносится в два слоя на вертикальные стенки фундамента. Второй слой — оклеечная изоляция (рубероид, технониколь или линокром), которая клеится на горячую мастику. Важно, чтобы изоляция заходила на цокольную часть на 20–30 см выше уровня отмостки.
Обратная засыпка пазух траншеи выполняется после полного набора прочности (через 2–3 недели). Для засыпки используется тот же грунт, который был извлечен, но без крупных камней и органики. Грунт засыпается слоями по 20 см с трамбовкой. В заключение по периметру фундамента устраивается отмостка шириной 60–100 см из бетона или асфальта — она отводит дождевую воду от стен и предотвращает увлажнение грунта под подошвой.
Заключение: контрольные точки для проверки
Качество готового фундамента проверяется по нескольким параметрам. Геометрические размеры (длина, ширина, высота) не должны отклоняться от проектных более чем на 10–15 мм. Уровень горизонтальной поверхности верха фундамента проверяется нивелиром или гидроуровнем — перепад не должен превышать 10 мм. Защитный слой бетона до арматуры контролируется ультразвуковым прибором или индикатором арматуры. Отсутствие раковин и пустот на поверхности свидетельствует о качественном уплотнении. Соблюдение этих правил гарантирует, что фундамент прослужит 50–70 лет без капитального ремонта.
Сводная таблица данных
В данной таблице приведены ключевые параметры, нормативы и характеристики, описанные в статье, которые необходимо соблюдать при самостоятельном устройстве ленточного фундамента. Данные систематизированы по этапам работ для удобства контроля.
| Этап работ | Параметр / Материал | Значение / Характеристика (согласно статье) |
|---|---|---|
| Подготовка участка | Глубина снятия плодородного слоя | 15–20 см |
| Расстояние установки обноски от края траншеи | 1–1,5 метра | |
| Земляные работы (глубина траншеи) | Глинистые грунты (для средней полосы РФ) | 1,2–1,5 метра (ниже глубины промерзания) |
| Песчаные грунты | 0,5–0,7 метра | |
| Ширина траншеи (относительно ширины ленты) | Больше на 10–15 см с каждой стороны | |
| Устройство подушки | Толщина слоя песка (крупнозернистого) | 20 см |
| Толщина слоя щебня (фракция 20–40 мм) | 15–20 см | |
| Монтаж опалубки | Материал: обрезная доска | Толщина 25–40 мм |
| Материал: влагостойкая фанера | Толщина 18–21 мм | |
| Превышение высоты опалубки над проектной отметкой | 10–15 см | |
| Шаг колышков для фиксации щитов | 60–80 см | |
| Допустимое отклонение вертикали | Не более 5 мм на метр высоты | |
| Армирование | Класс арматуры | А400 (АIII) |
| Диаметр продольной (рабочей) арматуры для одноэтажных домов | 12–14 мм | |
| Диаметр продольной (рабочей) арматуры для двухэтажных домов | 14–16 мм | |
| Диаметр вертикальных и поперечных хомутов | 8–10 мм | |
| Шаг поперечного армирования (обычный) | 30–40 см | |
| Шаг поперечного армирования (в углах и примыканиях) | 15–20 см | |
| Длина загиба в углах (для арматуры 12 мм) | 48 см (40 диаметров) | |
| Защитный слой бетона (до арматуры) | Не менее 3 см | |
| Бетонная смесь | Рекомендуемая марка/класс бетона | М300 (В22,5) |
| Пропорция (цемент М400/М500 : песок : щебень : вода) | 1 : 2,5 : 4 : 0,5 (по массе) | |
| Количество пластификатора (от массы цемента) | 0,5–1 % | |
| Фракция щебня/гравия | 5–20 мм (реже до 40 мм) | |
| Модуль крупности песка | 1,5–2,5 | |
| Заливка и уплотнение | Толщина слоя бетона при заливке | 20–30 см |
| Максимальная высота сбрасывания бетона | 2 метра | |
| Интервал погружения вибратора | 40–50 см | |
| Время вибрации в одной точке | 10–20 секунд | |
| Уход за бетоном | Период интенсивного набора прочности | Первые 7–10 суток |
| Время до распалубки (для М300) | 3–5 суток | |
| Время набора полной прочности (при t +20°C) | 28 суток | |
| Контроль качества | Допустимое отклонение геометрических размеров | Не более 10–15 мм |
| Допустимый перепад горизонтальной поверхности | Не более 10 мм | |
| Прогнозируемый срок службы | 50–70 лет |
Частые вопросы по теме (FAQ)
Какой марки бетон нужно использовать для ленточного фундамента и в каких пропорциях его замешивать?
Для заливки фундамента рекомендуется бетон марки М300 (класс В22,5). При самостоятельном приготовлении смеси используйте цемент марки М400 или М500. Оптимальная пропорция по массе: 1 часть цемента, 2,5 части песка, 4 части щебня и 0,5 части воды. Вода добавляется строго дозированно — ее избыток снижает прочность бетона на 30–40%.
На какую глубину нужно копать траншею под ленточный фундамент?
Глубина траншеи зависит от типа грунта. Для глинистых грунтов глубина заложения должна быть ниже глубины промерзания (в средней полосе России это 1,2–1,5 метра). Для песчаных грунтов допускается заглубление на 0,5–0,7 метра. Ширина траншеи должна превышать ширину ленты на 10–15 см с каждой стороны для установки опалубки.
Как правильно армировать ленточный фундамент своими руками?
Армирование выполняется в два пояса (нижний и верхний), каждый из 3–4 продольных стержней. Для одноэтажных домов используется рабочая арматура класса А400 диаметром 12–14 мм, для двухэтажных — 14–16 мм. Стержни связываются вязальной проволокой (сварка не рекомендуется). Шаг поперечного армирования — 30–40 см, а в углах — 15–20 см. В углах обязательно применяются Г-образные или П-образные загибы длиной, равной 40 диаметрам рабочей арматуры.
Можно ли заливать фундамент с перерывами, и если да, то как правильно оформить стык?
Заливка должна быть непрерывной или с минимальными перерывами (не более 1–2 часов в теплое время года). Если остановка неизбежна, вертикальный шов холодного бетонирования должен располагаться перпендикулярно оси фундамента. Торец залитой части оформляется отвесным срезом. Перед продолжением работ поверхность старого бетона насекается, очищается от пыли и смачивается водой. В идеале в шов устанавливается петлевая арматура для связи «старого» и «нового» бетона.
Когда можно снимать опалубку и начинать нагружать фундамент?
Для бетона М300 распалубка выполняется через 3–5 суток (в зависимости от температуры воздуха). Полная проектная прочность (100%) достигается за 28 суток при температуре +20°C и влажности 90%. Категорически запрещается нагружать фундамент до достижения им распалубочной прочности. Обратную засыпку пазух траншеи можно выполнять через 2–3 недели, после полного набора прочности бетона.
