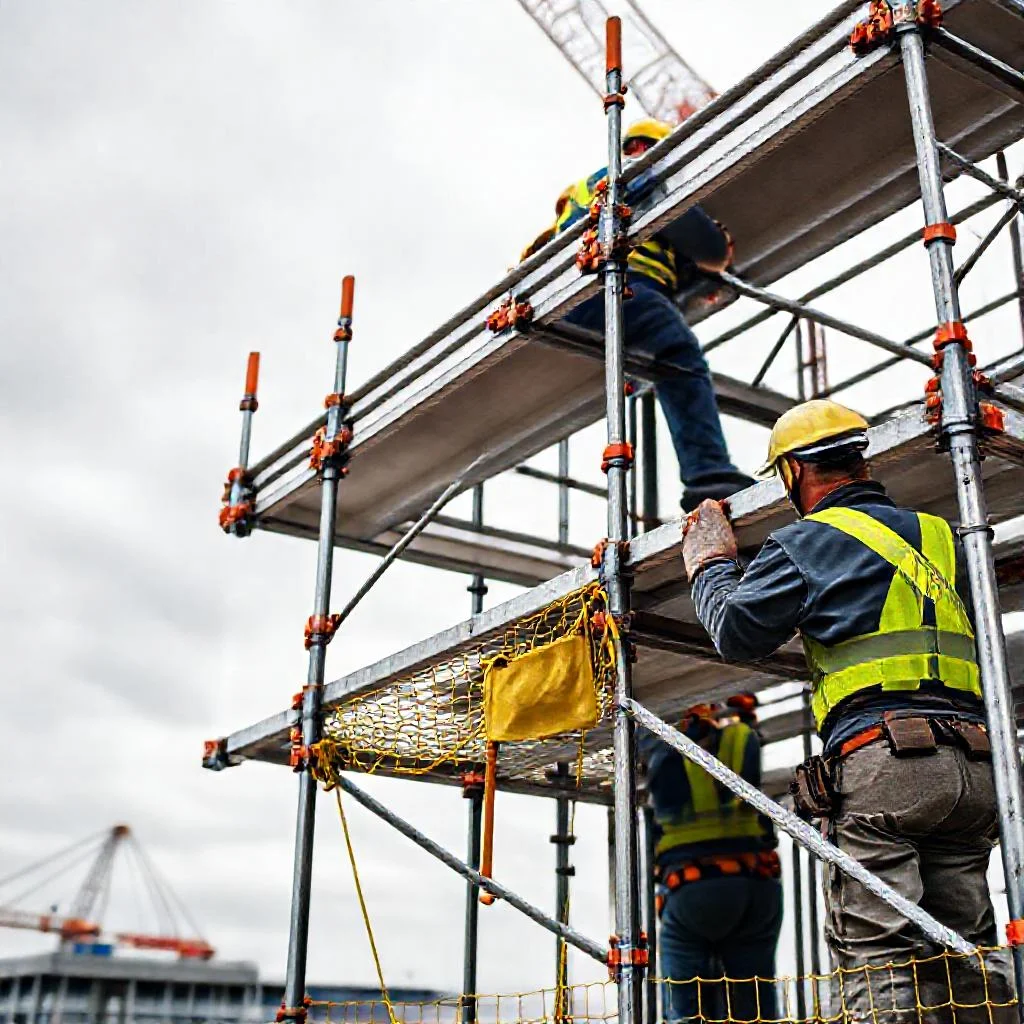

Сборка строительных лесов рамного типа: правила установки и техника безопасности
Рамные строительные леса являются наиболее распространённым типом временных вспомогательных сооружений в современном строительстве и ремонте. Их популярность обусловлена высокой несущей способностью, универсальностью и относительно простым монтажом. Однако простота конструкции не отменяет строгих требований к сборке и эксплуатации. Ошибки при установке рамных лесов напрямую создают угрозу жизни и здоровью работников, а также сохранности объекта.
Данная статья содержит исчерпывающую информацию о порядке сборки, правилах установки и критически важных мерах безопасности при работе с лесами рамного типа. Материал основан на действующих нормативных документах и практическом опыте монтажных бригад.
Конструктивные особенности рамных лесов
Прежде чем переходить к монтажу, необходимо чётко понимать устройство системы. Рамные леса представляют собой пространственную конструкцию, собранную из унифицированных металлических элементов. Основой являются вертикальные рамы, соединённые горизонтальными и диагональными связями. На рамы укладывается настил, образующий рабочие ярусы.
Ключевые элементы конструкции включают:
- Рамы — вертикальные несущие элементы с лестничными перекладинами.
- Диагональные связи — элементы, обеспечивающие пространственную жёсткость конструкции.
- Горизонтальные связи — соединяют рамы по длине яруса.
- Ригели (балки настила) — опоры для укладки деревянного или металлического настила.
- Настил — рабочая поверхность яруса.
- Ограждения — перила высотой не менее 1,1 метра, бортовые доски.
- Башмаки и винтовые домкраты — опорные элементы для регулировки высоты на неровных поверхностях.
- Стабилизаторы (стяжки) — крепления к стене здания.
Подготовительный этап перед сборкой
Качественная подготовка основания — залог устойчивости всей конструкции. Площадка под леса должна быть спланирована и выровнена. Уклон не должен превышать одного градуса в продольном и поперечном направлениях. Рыхлый грунт необходимо утрамбовать.
Обязательным требованием является устройство водоотвода от опорной зоны. Скопление воды у основания лесов приводит к вымыванию грунта и потере устойчивости. В зимнее время площадку очищают от снега и наледи.
Перед началом сборки необходимо провести визуальный осмотр всех элементов. Рамы, связи и настилы не должны иметь деформаций, трещин, следов коррозии, нарушающих прочность. Флажковые замки на рамах должны открываться и закрываться без заеданий.
Для монтажа используется стандартный набор инструментов: монтажные ломики, кувалды (для рихтовки незначительных деформаций), ключи для винтовых домкратов, уровень, отвес, рулетка и страховочное снаряжение для монтажников. Все работники, участвующие в сборке, должны иметь допуск к работам на высоте и пройти инструктаж.
Пошаговая сборка рамных лесов
Монтаж рамных лесов ведётся строго по ярусам, начиная с нижнего. Каждый последующий ярус монтируется только после полной готовности и закрепления предыдущего.
Установка опорной части
Первым делом на подготовленную площадку укладываются подкладки из досок толщиной не менее 50 мм. Ширина подкладки должна быть не менее 250 мм. На них устанавливаются винтовые домкраты или башмаки. С помощью регулировочных гаек выставляется общий горизонтальный уровень. Отклонение от горизонтали не должно превышать 2 мм на метр длины.
Монтаж первого яруса
Домкраты соединяются двумя первыми рамами. Рамы устанавливаются в башмаки и фиксируются. Сразу же устанавливаются диагональные связи — сначала с одной стороны секции, затем с другой. Горизонтальные связи монтируются по ярусу. Категорически запрещается оставлять рамы без закреплённых связей — конструкция становится неустойчивой и может опрокинуться.
После сборки первой секции проверяется вертикальность рам с помощью уровня или отвеса. Допустимое отклонение от вертикали — 1 мм на метр высоты. При необходимости корректировка производится винтовыми домкратами.
Укладка настила и установка ограждений
На ригели первого яруса укладываются щиты настила. Щиты не должны иметь провисов. Зазор между щитами и стеной здания не должен превышать 50 мм. Настил крепится к ригелям скобами или саморезами.
По периметру яруса устанавливаются ограждения. Перила устанавливаются на высоте 1,1 метра от настила. Обязательно ставится промежуточная горизонтальная связь (на высоте 0,5-0,6 метра) или заполнение ячейки ограждения сеткой. Снизу настила крепится бортовая доска высотой не менее 150 мм. Она предотвращает падение инструментов и материалов.
Крепление к стене
Каждый второй ярус рамных лесов в шахматном порядке крепится к стене здания. Крепление осуществляется с помощью анкерных болтов (дюбелей) и стальных стяжек или кронштейнов. Шаг крепления по вертикали — не более 6-7 метров по длине лесов. Точка крепления выбирается вблизи узла соединения рам.
Стена должна быть несущей или достаточно прочной. Запрещается крепить леса к газобетонным перегородкам, пустотелым кирпичам, отделочным панелям без предварительного усиления. Если стена сложена из слабого материала, используются сквозные крепления (стяжки через проём) или закладные детали.
Монтаж последующих ярусов
После полной сборки и фиксации первого яруса приступают к монтажу второго. Монтажник поднимается по лестнице внутри рамы на первый ярус. На высоте более 1,3 метра от земли монтажник обязан быть пристёгнут страховочным поясом к надёжной опоре (смонтированной раме или ограждению).
Рамы второго яруса вставляются в вилки нижних рам и замыкаются флажковыми фиксаторами. Далее устанавливаются связи, настил и ограждения. Процесс повторяется до достижения проектной высоты. Максимальная высота рамных лесов обычно ограничена 40 метрами, если иное не предусмотрено заводским паспортом.
Техника безопасности при монтаже и демонтаже
Безопасность при работе с лесами складывается из нескольких факторов: правильной организации работ, исправности оборудования и дисциплины персонала. Ниже приведены основные правила, нарушение которых приводит к авариям.
- Наличие проекта или ППР. Монтаж лесов высотой более 4 метров должен выполняться по проекту производства работ (ППР) или технологической карте. Самостоятельное изменение схемы сборки запрещено.
- Ограждение опасной зоны. Зона вокруг лесов в радиусе не менее 1/3 их высоты ограждается и обозначается предупреждающими знаками. Посторонние не должны находиться в этой зоне.
- Погодные условия. Монтаж и демонтаж запрещены при скорости ветра более 15 м/с, в гололёд, сильный снегопад, туман (видимость менее 50 метров) и грозу.
- Использование страховочных систем. Каждый монтажник на высоте должен использовать страховочный пояс, прикреплённый к надёжной опоре. Длина стропа не должна превышать 2 метров.
- Подъём материалов. Элементы лесов подаются наверх с помощью грузоподъёмных механизмов (кран, лебёдка). Бросать детали с высоты категорически запрещено. Поднимать материалы вручную допускается только для малых элементов массой до 15 кг.
- Запрет на хождение без ограждений. Настил каждого яруса, на котором работают люди, должен быть полностью ограждён. Хождение по незакрытым ограждением настилам является грубейшим нарушением.
- Контроль состояния. Ежедневно перед началом работ ответственное лицо (прораб или бригадир) осматривает леса. Выявленные дефекты устраняются до начала смены. Периодический осмотр проводится не реже одного раза в 10 дней.
Правила эксплуатации и нагрузки
Рамные леса имеют строго регламентированную несущую способность. Различают три класса нагрузок:
- Класс 1 (до 200 кг/м²) — для лёгких отделочных работ.
- Класс 2 (до 300 кг/м²) — универсальный, для большинства видов работ.
- Класс 3 (до 500 кг/м²) — для тяжёлых работ (кладка, стяжка).
Нагрузка на настил распределяется равномерно. Сосредоточенное давление (например, от мешка с цементом) не должно превышать 130 кг на одну точку. Запрещается перегружать один ярус материалами. Рабочие и стройматериалы должны располагаться так, чтобы не создавать перекоса.
Расстояние между стойками рам в длину обычно составляет 2-3 метра. Нельзя произвольно увеличивать этот шаг уменьшением количества связей. Каждый узел соединения должен быть зафиксирован штатным замком.
При работе с электроинструментом леса должны быть защищены от случайного повреждения. Все металлические части при работе вблизи линий электропередач (до 30 метров) заземляются. Заземление выполняется медным проводом сечением не менее 16 мм².
Типичные ошибки и их последствия
Наиболее распространённые нарушения, ведущие к обрушению или травмам, связаны с отступлением от правил сборки. Важно знать эти ситуации, чтобы их избежать.
- Отсутствие крепления к стене. Даже на высоте 4-5 метров леса без привязки работают как рычаг и могут опрокинуться от ветра или при смещении груза.
- Неполная фиксация замков. Незащёлкнутый флажковый замок на раме может раскрыться при вибрации, что приведёт к расхождению узла.
- Работа на неровном основании. Одна опора ниже другой создаёт боковое усилие на рамы, что может вызвать скручивание и разрушение сварных швов.
- Использование деревянных вставок. Подкладывание обрезков досок вместо регуляторов высоты (домкратов) недопустимо — дерево сжимается под нагрузкой, леса проседают и теряют устойчивость.
- Отсутствие бортовых досок. Экономия на бортовой доске приводит к тому, что инструмент или кирпич соскальзывают с настила и падают вниз, создавая смертельную опасность для людей внизу.
Правила демонтажа
Демонтаж рамных лесов производится в порядке, обратном сборке. Сначала убирается настил верхнего яруса, затем демонтируются ограждения и связи. Только после этого разбираются рамы. Сброс деталей с высоты запрещён — все элементы спускаются на землю вручную или с помощью лебёдки.
При демонтаже опасная зона ограждается. Запрещается оставлять незакреплённые элементы на ярусах. Техника безопасности при разборке идентична правилам сборки: обязательное использование страховки, соблюдение погодных ограничений, наличие руководителя работ.
После полного демонтажа все элементы сортируются, очищаются и складируются в горизонтальном положении в штабеля. Повреждённые детали маркируются и отправляются в ремонт или утилизацию. Повторное использование деформированных рам и связей не допускается.
Заключительные рекомендации
Сборка рамных строительных лесов — процесс, требующий неукоснительного соблюдения регламентов. Кажущаяся простота конструкции не является поводом для пренебрежения правилами. Каждый этап — от выравнивания площадки до фиксации последнего замка — подчиняется логике безопасности.
Ответственность за организацию работ несёт производитель работ (прораб). Он же обязан обеспечить наличие у монтажников всех необходимых средств индивидуальной защиты, провести инструктаж и проконтролировать ход сборки. Рабочие должны быть обучены и аттестованы по безопасности работ на высоте. Используемые леса должны быть заводского изготовления, иметь паспорт и пройти испытания на прочность в установленном порядке.
Точное выполнение всех правил сборки и эксплуатации гарантирует не только сохранность имущества и сроков строительства, но и сохранение жизни людей. Экономия на безопасности при работе с лесами всегда оборачивается многократно большими потерями.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, нормативы и требования к сборке, эксплуатации и безопасности рамных строительных лесов, строго соответствующие данным из текста статьи.
| Параметр / Элемент | Норматив / Характеристика | Примечание / Условие |
|---|---|---|
| Максимальная высота лесов | 40 метров | Если иное не предусмотрено заводским паспортом |
| Уклон площадки | Не более 1 градуса | В продольном и поперечном направлениях |
| Толщина подкладок под опоры | Не менее 50 мм | Из досок |
| Ширина подкладок под опоры | Не менее 250 мм | Из досок |
| Отклонение от горизонтали | Не более 2 мм на метр длины | Выставляется винтовыми домкратами |
| Отклонение рам от вертикали | 1 мм на метр высоты | Проверяется уровнем или отвесом |
| Высота ограждений (перил) | Не менее 1,1 метра | От настила |
| Высота бортовой доски | Не менее 150 мм | Крепится снизу настила |
| Зазор между настилом и стеной | Не более 50 мм | |
| Шаг крепления к стене по вертикали | Каждый второй ярус | В шахматном порядке |
| Максимальное расстояние крепления к стене по длине | Не более 6-7 метров | |
| Высота, с которой монтажник обязан быть пристёгнут страховочным поясом | Более 1,3 метра от земли | |
| Максимальная длина стропа страховочного пояса | Не более 2 метров | |
| Предельная скорость ветра для монтажа/демонтажа | Более 15 м/с | Работы запрещены |
| Видимость при неблагоприятной погоде | Менее 50 метров (туман) | Работы запрещены |
| Максимальный вес деталей для подъёма вручную | До 15 кг | |
| Периодичность осмотра лесов | Не реже одного раза в 10 дней | Периодический осмотр |
| Класс нагрузки 1 | До 200 кг/м² | Для лёгких отделочных работ |
| Класс нагрузки 2 (универсальный) | До 300 кг/м² | Для большинства видов работ |
| Класс нагрузки 3 (тяжёлый) | До 500 кг/м² | Для кладки, стяжки |
| Максимальное сосредоточенное давление на одну точку настила | 130 кг | |
| Сечение медного провода для заземления | Не менее 16 мм² | При работе вблизи ЛЭП (до 30 метров) |
| Радиус ограждения опасной зоны | Не менее 1/3 высоты лесов | |
| Высота лесов для обязательного проекта (ППР) | Более 4 метров | Монтаж по проекту производства работ |
Частые вопросы по теме (FAQ)
Каковы требования к основанию и подготовке площадки для установки рамных лесов?
Площадка под леса должна быть спланирована и выровнена; уклон не должен превышать одного градуса в продольном и поперечном направлениях. Рыхлый грунт необходимо утрамбовать. Обязательным требованием является устройство водоотвода от опорной зоны, чтобы избежать вымывания грунта и потери устойчивости. В зимнее время площадку очищают от снега и наледи.
Как производится крепление рамных лесов к стене здания?
Каждый второй ярус рамных лесов в шахматном порядке крепится к стене здания. Крепление осуществляется с помощью анкерных болтов (дюбелей) и стальных стяжек или кронштейнов. Шаг крепления по вертикали — не более 6-7 метров по длине лесов. Точка крепления выбирается вблизи узла соединения рам. Стена должна быть несущей или достаточно прочной. Запрещается крепить леса к газобетонным перегородкам, пустотелым кирпичам, отделочным панелям без предварительного усиления.
При каких погодных условиях запрещается проводить монтаж и демонтаж лесов?
Монтаж и демонтаж запрещены при скорости ветра более 15 м/с, в гололёд, сильный снегопад, туман (видимость менее 50 метров) и грозу.
Какие существуют классы нагрузок на настил рамных лесов и каковы ограничения?
Различают три класса нагрузок: Класс 1 (до 200 кг/м²) — для лёгких отделочных работ; Класс 2 (до 300 кг/м²) — универсальный; Класс 3 (до 500 кг/м²) — для тяжёлых работ. Нагрузка на настил распределяется равномерно. Сосредоточенное давление не должно превышать 130 кг на одну точку.
Каковы правила техники безопасности для монтажника при работе на высоте?
Каждый монтажник на высоте должен использовать страховочный пояс, прикреплённый к надёжной опоре. Длина стропа не должна превышать 2 метров. На высоте более 1,3 метра от земли монтажник обязан быть пристёгнут страховочным поясом. Все работники, участвующие в сборке, должны иметь допуск к работам на высоте и пройти инструктаж.
