Группа безопасности котла отопления: назначение, конструкция и правила установки
Любая система водяного отопления с закрытым контуром представляет собой потенциальный источник опасности. Нагрев теплоносителя приводит к увеличению его объёма и, как следствие, росту давления внутри трубопроводов и теплообменника котла. Без должного контроля этот процесс способен вызвать аварийную ситуацию, вплоть до разрушения оборудования. Для предотвращения подобных сценариев применяется компактное, но критически важное устройство — группа безопасности котла.

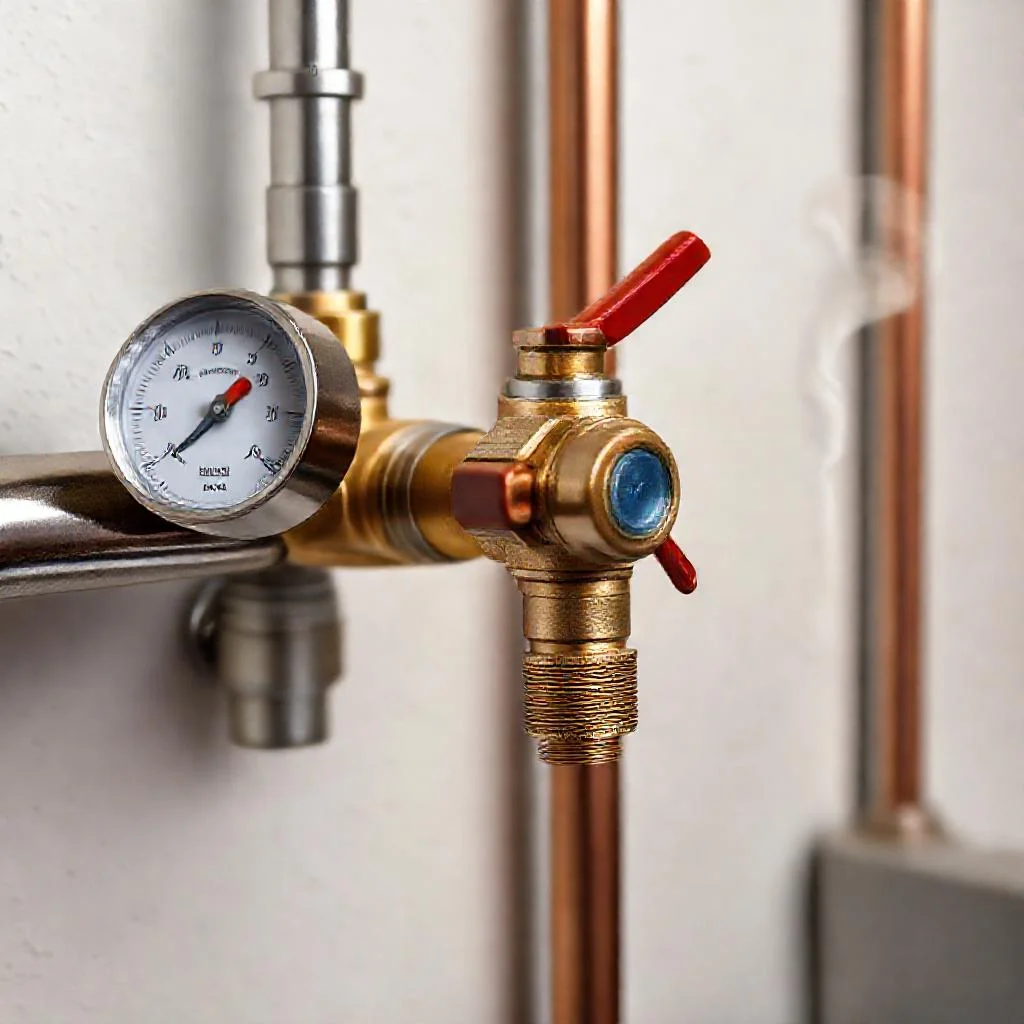

Группа безопасности — это единый модуль, объединяющий три основных прибора: предохранительный клапан, автоматический воздухоотводчик и манометр. Каждый из этих элементов выполняет строго определённую функцию, а их совместная работа обеспечивает защиту котла и всей системы отопления от трёх основных угроз: избыточного давления, завоздушивания и неконтролируемого расширения теплоносителя.
Из чего состоит группа безопасности: разбор ключевых элементов
Конструкция группы безопасности продиктована взаимосвязью протекающих в системе физических процессов. Все три компонента монтируются на общем латунном или стальном корпусе, который имеет резьбовые патрубки для подключения к трубопроводу. Размещение элементов на единой платформе упрощает монтаж и обслуживание.
Манометр: визуальный контроль давления
Манометр — это измерительный прибор, показывающий текущее давление в системе. Он позволяет оператору визуально оценить состояние контура. Шкала манометра для бытовых систем, как правило, рассчитана на давление до 4–6 бар. Рабочей зоной для большинства закрытых систем отопления является диапазон от 1,5 до 2,5 бар. Отклонение стрелки вниз указывает на утечку или недостаток теплоносителя, а резкий скачок вверх — на перегрев или закупорку трубопровода. Манометр служит первичным индикатором неисправности, позволяя заметить проблему до того, как сработает аварийная автоматика.
Автоматический воздухоотводчик: удаление газов из системы
Воздух, попадающий в контур отопления, представляет серьёзную проблему. Он образует воздушные пробки, которые препятствуют нормальной циркуляции теплоносителя. В результате одни радиаторы остаются холодными, а в других теплоноситель может перегреваться. Кроме того, растворённый в воде кислород вызывает коррозию стальных элементов системы: теплообменника котла, труб и радиаторов.
Автоматический воздухоотводчик решает эту задачу. Внутри его корпуса находится поплавковый механизм. В нормальном состоянии, когда система заполнена теплоносителем, поплавок поднят и перекрывает выпускной клапан. Как только в камеру воздухоотводчика попадает воздух, уровень теплоносителя падает, поплавок опускается, и клапан открывается. Воздух стравливается в атмосферу, поплавок снова всплывает, и клапан закрывается. Этот процесс происходит без участия человека, что особенно важно в автоматизированных котельных.
Предохранительный клапан: защита от избыточного давления
Это самый важный элемент группы безопасности. Его задача — сброс избыточного давления теплоносителя, если оно превышает критический порог. Предохранительный клапан представляет собой латунный корпус, внутри которого расположена пружина, прижимающая запорный механизм (тарелку) к седлу. Пружина откалибрована на определённое давление срабатывания — обычно 3 бара для бытовых газовых и электрических котлов.
Когда давление в системе штатное, пружина удерживает клапан закрытым. При росте давления выше расчётного значения (например, до 3,5 бар), усилие пружины оказывается недостаточным, чтобы противостоять давлению теплоносителя. Клапан открывается, и часть горячей воды сбрасывается через отводящий патрубок (штуцер) в дренаж или канализацию. После падения давления до безопасного уровня пружина вновь закрывает клапан. Категорически запрещается заменять штатный предохранительный клапан на клапан с более высоким порогом срабатывания. Это может привести к тому, что давление превысит прочностные характеристики теплообменника котла, и произойдёт его разрушение.
Где устанавливается группа безопасности: правила и требования
Эффективность работы группы безопасности напрямую зависит от правильности её установки. Существуют строгие правила, закреплённые в нормативных документах (СНиП, СП), которые регламентируют место и способ монтажа.
Базовое правило: минимальное расстояние до котла
Группа безопасности должна устанавливаться на подающем трубопроводе, как можно ближе к выходу теплоносителя из котла. Максимально допустимое расстояние от котла до группы безопасности — не более 1 метра по длине трубы. Это требование обусловлено тем, что предохранительный клапан и воздухоотводчик должны взаимодействовать с теплоносителем непосредственно на выходе из котла, где его температура и давление максимальны. Установка группы за перекрывающей арматурой или на значительном удалении от котла лишает её смысла: задвижка, перекрытая при отключении котла, делает защиту бесполезной.
Особенности установки для настенных и напольных котлов
В современных настенных газовых котлах, как правило, группа безопасности уже встроена производителем в корпус. Она находится на верхней панели или внутри кожуха и не требует дополнительного монтажа. Если же котёл напольный (электрический, газовый или твердотопливный) или настенный без встроенной защиты, группу безопасности монтируют отдельно. Для напольных котлов её размещают в самой верхней точке подающей магистрали, сразу после теплообменника.
Запрет на установку запорной арматуры
Между входным патрубком группы безопасности и теплообменником котла не должно быть никакой запорной арматуры: кранов, вентилей, задвижек. Это железное правило. Если по какой-либо причине перекрыть кран между котлом и группой безопасности, система остаётся без защиты. При перегреве давление будет расти, а предохранительный клапан не сможет его сбросить, так как отсечён от котла. Теплообменник в такой ситуации может лопнуть или деформироваться, что приведёт к дорогостоящему ремонту.
Где устанавливать воздухоотводчик: только в верхней точке
Автоматический воздухоотводчик группы безопасности должен быть ориентирован строго вертикально (колпачком вверх) и находиться в самой верхней точке участка подающего трубопровода, где он установлен. Это необходимо для того, чтобы пузырьки воздуха, поднимающиеся вверх в потоке теплоносителя, попадали непосредственно в камеру воздухоотводчика. Если установить устройство на горизонтальном участке, эффективность удаления воздуха резко снизится.
Слив от предохранительного клапана: организация отвода воды
Патрубок предохранительного клапана, через который сбрасывается избыточный теплоноситель, должен быть соединён с гибким шлангом, отведённым в канализацию или специальную ёмкость. Опускать шланг непосредственно в сточную трубу герметично не рекомендуется. Лучше оставить воздушный разрыв, чтобы при засоре канализации вода не попала обратно в систему. Диаметр сливного шланга не должен быть меньше диаметра выходного штуцера клапана, иначе при сбросе может создаться избыточное сопротивление.
Актуальность для разных типов котлов: когда группа безопасности обязательна
Не все системы отопления требуют обязательной установки группы безопасности, но для большинства это необходимость.
Твердотопливные котлы. Для них установка группы безопасности является обязательным условием эксплуатации. Твердое топливо инерционно: скорость горения сложно регулировать, и при внезапном отключении циркуляционного насоса (например, из-за пропадания электричества) теплоноситель в рубашке котла мгновенно закипает. Давление подскакивает до критических значений, и только исправный предохранительный клапан может предотвратить аварию.
Газовые и дизельные котлы. Встроенные модели уже оснащены группой безопасности. Наружная группа устанавливается, если котёл не имеет этой опции (например, некоторые энергонезависимые модели).
Электрические котлы. Группа безопасности обязательна, особенно в мощных промышленных моделях. Хотя риск перегрева теплоносителя ниже, чем у твердотопливных, расширение при нагреве всё равно создаёт избыточное давление, которое нужно контролировать.
Как проверить исправность группы безопасности
Производители рекомендуют проводить проверку работоспособности устройств не реже одного раза в год, желательно перед началом отопительного сезона. Проверка предохранительного клапана осуществляется принудительным открытием с помощью специального рычажка или поворота рукоятки (в зависимости от модели). Если после отпускания рычага клапан плотно закрывается и не травит воду, устройство исправно. Если же вода продолжает капать даже в закрытом положении или рычаг не двигается, клапан подлежит замене.
Автоматический воздухоотводчик также нуждается в обслуживании. Иногда на резьбе колпачка образуется накипь, мешающая свободному открытию клапана. Для очистки достаточно открутить пластиковый колпачок и промыть механизм. Манометр не требует специального обслуживания, но если его показания явно нелогичны (например, он показывает 5 бар при выключенном котле), устройство стоит проверить или заменить.
Типичные ошибки при монтаже
- Установка группы на обратном трубопроводе. Это грубая ошибка. На обратке температура ниже, а давление может отличаться от показателей на подаче. Воздухоотводчик в этом месте будет бесполезен, так как основная масса воздуха находится на выходе из котла.
- Использование кранов перед группой. Как уже упоминалось, это делает защиту иллюзорной. Если перекрыть кран, котел остаётся без связи с предохранительным клапаном.
- Монтаж на горизонтальном участке без уклона. Воздухоотводчик работает только в вертикальном положении. Установка с наклоном приведёт к тому, что воздух не сможет выходить.
- Установка группы в закрытом шкафу без доступа. Для обслуживания и визуального контроля (манометр) необходим свободный доступ.
- Игнорирование сливного патрубка. Если не отвести шланг от предохранительного клапана, при его срабатывании горячая вода под давлением выплеснется на пол, что может привести к ожогам и повреждению напольного покрытия.
Вывод
Группа безопасности котла отопления — это не опциональный аксессуар, а обязательный элемент любой современной системы отопления. Она защищает дорогостоящее оборудование и обеспечивает безопасность жильцов. Установка должна выполняться строго по правилам: на подающем трубопроводе, максимально близко к котлу, без запорной арматуры между ними. Регулярный осмотр и проверка работоспособности предохранительного клапана, воздухоотводчика и манометра гарантируют, что система прослужит долго и без аварий.
Сводная таблица данных
В таблице ниже представлены сводные данные о составе, параметрах и правилах монтажа группы безопасности котла отопления, основанные исключительно на информации из приведенного текста.
| Компонент / Характеристика | Параметры / Описание |
|---|---|
| Манометр | Диапазон шкалы: 4–6 бар. Рабочая зона: от 1,5 до 2,5 бар. |
| Автоматический воздухоотводчик | Тип механизма: поплавковый. Ориентация при монтаже: строго вертикально (колпачком вверх). |
| Предохранительный клапан | Давление срабатывания (калибровка): 3 бара (для бытовых газовых и электрических котлов). Категорически запрещена замена на клапан с более высоким порогом срабатывания. |
| Материалы корпуса | Общий латунный или стальной корпус. |
| Максимальное расстояние от котла до группы безопасности | Не более 1 метра по длине трубы. |
| Место установки на трубопроводе | Подающий трубопровод, максимально близко к выходу теплоносителя из котла. |
| Запорная арматура между котлом и группой безопасности | Запрещена (никаких кранов, вентилей, задвижек). |
| Организация слива от предохранительного клапана | Соединение с гибким шлангом, отведенным в канализацию или специальную емкость. Герметичное опускание в сточную трубу не рекомендуется (нужен воздушный разрыв). Диаметр сливного шланга — не меньше диаметра выходного штуцера клапана. |
| Требования для твердотопливных котлов | Установка группы безопасности является обязательным условием эксплуатации. |
| Требования для электрических котлов | Группа безопасности обязательна, особенно в мощных промышленных моделях. |
| Типичная ошибка при монтаже | Установка группы на обратном трубопроводе. Использование кранов перед группой. Монтаж на горизонтальном участке без уклона (для воздухоотводчика). Установка группы в закрытом шкафу без доступа. Игнорирование сливного патрубка. |
| Рекомендуемая периодичность проверки | Не реже одного раза в год (перед началом отопительного сезона). |
Частые вопросы по теме (FAQ)
Из каких основных элементов состоит группа безопасности котла отопления?
Группа безопасности представляет собой единый модуль, который объединяет три обязательных прибора: предохранительный клапан (защищает от избыточного давления, сбрасывая теплоноситель при превышении порога, обычно 3 бара), автоматический воздухоотводчик (удаляет воздушные пробки из системы) и манометр (для визуального контроля текущего давления). Все три компонента монтируются на общем латунном или стальном корпусе.
Где именно должна устанавливаться группа безопасности и на каком расстоянии от котла?
Группа безопасности монтируется на подающем трубопроводе, максимально близко к выходу теплоносителя из котла. Максимально допустимое расстояние от котла до группы — не более 1 метра по длине трубы. Категорически запрещается устанавливать группу за перекрывающей арматурой (кранами, вентилями) — между входным патрубком группы и теплообменником котла не должно быть запорных устройств.
Почему не рекомендуется устанавливать группу безопасности на обратном трубопроводе?
Установка группы на обратном трубопроводе является грубой ошибкой. На обратке температура теплоносителя ниже, а давление может отличаться от показателей на подаче. Кроме того, автоматический воздухоотводчик в этом месте будет бесполезен, так как основная масса воздуха и пара находится на выходе из котла, и его удаление с обратки неэффективно.
Какое давление должно быть в системе и на какое давление рассчитан предохранительный клапан?
Рабочей зоной для большинства закрытых систем отопления является диапазон от 1,5 до 2,5 бар. Предохранительный клапан в группе безопасности, как правило, откалиброван на давление срабатывания 3 бара для бытовых газовых и электрических котлов. Шкала манометра обычно рассчитана на давление до 4–6 бар. Заменять штатный клапан на клапан с более высоким порогом срабатывания запрещается.
Как правильно организовать отвод воды от предохранительного клапана группы безопасности?
Патрубок предохранительного клапана, через который сбрасывается избыточный теплоноситель, необходимо соединить с гибким шлангом, отведённым в канализацию или специальную ёмкость. Опускать шланг герметично в сточную трубу не рекомендуется — лучше оставить воздушный разрыв, чтобы при засоре канализации вода не попала обратно в систему. Диаметр сливного шланга не должен быть меньше диаметра выходного штуцера клапана.
