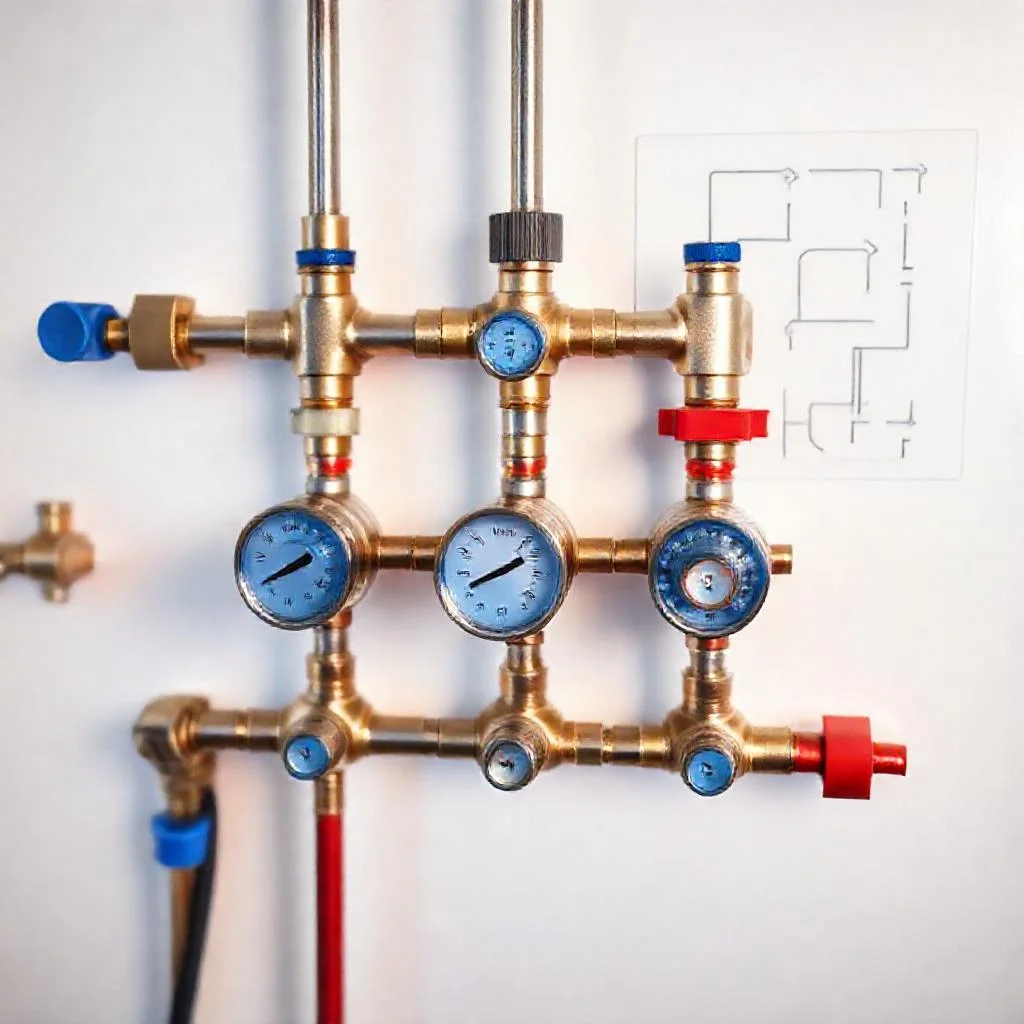

Коллектор для теплого пола с расходомерами: устройство, принцип работы и настройка
Водяной теплый пол представляет собой сложную гидравлическую систему. Его корректная работа зависит от множества факторов, ключевым из которых является распределение теплоносителя по контурам. Коллекторный узел выполняет функцию центрального распределителя, а наличие ротаметров (расходомеров) превращает его в измерительный прибор и инструмент точной настройки.
Без балансировки расходомеров система теплого пола может работать неэффективно или выйти из строя. Один контур будет перегреваться, другой оставаться холодным. Понимание физики процессов и правил настройки позволяет избежать этих проблем. В данной статье подробно разбирается устройство, логика работы и пошаговый процесс конфигурации коллектора с расходомерами.
Функциональное назначение коллекторного узла
Коллектор для теплого пола решает две основные задачи. Первая — соединение всех контуров с подающей и обратной магистралью. Вторая — обеспечение возможности регулировки температуры и расхода в каждом контуре по отдельности.
Конструктивно коллектор состоит из двух горизонтальных гребенок. Подающая гребенка получает горячую воду от котла. Обратная гребенка собирает остывший теплоноситель и возвращает его на нагрев. Каждый контур подключается к обеим гребенкам через отдельные выходы.
Установка расходомеров на подающей гребенке превращает коллектор из простого распределителя в измерительный узел. Ротаметр показывает реальный расход воды в литрах в минуту через конкретный контур. Это позволяет выставить точное гидравлическое сопротивление для каждой петли.
Устройство коллектора с расходомерами
Стандартный коллекторный блок включает в себя несколько обязательных компонентов, каждый из которых выполняет свою функцию. Понимание их устройства необходимо для правильной настройки.
- Корпус гребенки. Изготавливается из латуни, нержавеющей стали или высокопрочного пластика (PPSU). Латунь отличается высокой теплоемкостью и долговечностью. Нержавеющая сталь устойчива к коррозии. PPSU — легкий и дешевый вариант, но менее устойчив к высоким температурам.
- Расходомер (ротаметр). Колба с поплавком, установленная на подающей гребенке. Вертикальное положение колбы обязательно. Поплавок поднимается под действием потока воды. Шкала на колбе градуирована в литрах в минуту. Высота подъема поплавка прямо пропорциональна расходу.
- Регулировочный клапан. Расположен на обратной гребенке напротив каждого расходомера. Вращение штока клапана изменяет площадь проходного сечения, тем самым регулируя гидравлическое сопротивление контура. Это основной инструмент балансировки.
- Термостатические вентили (опционально). Устанавливаются на подающей или обратной гребенке. Они подключаются к сервоприводам для автоматического управления температурой в помещении. В простейших конфигурациях используются ручные вентили.
- Воздухоотводчик и спускник. Обязательные элементы. Автоматический воздухоотводчик удаляет воздух из верхней точки коллектора. Дренажный кран служит для слива теплоносителя и промывки системы.
- Термометры. Встраиваются в корпус подающей и обратной гребенки. Позволяют визуально контролировать разницу температур между подачей и обраткой.
Принцип работы расходомера
Принцип работы ротаметра основан на гидродинамическом равновесии. Внутри вертикальной колбы находится поплавок конической или шарообразной формы. Когда теплоноситель движется снизу вверх, он создает подъемную силу.
Чем выше скорость потока, тем больше подъемная сила. Поплавок поднимается до тех пор, пока сила тяжести не уравновесит гидродинамическое давление. Положение поплавка однозначно соответствует определенному расходу. Шкала проградуирована производителем в литрах в минуту (л/мин).
Важно понимать, что поплавок вращается вокруг своей оси во время работы. Вращение указывает на наличие потока. Если поплавок неподвижно лежит на дне колбы даже при работающем насосе — расход равен нулю. Если поплавок вращается, но не поднимается — расход слишком мал для данного сечения трубы.
Почему необходима настройка расходомеров
В системе теплого пола контуры имеют разную длину. Контур длиной 120 метров создает большее гидравлическое сопротивление, чем контур длиной 60 метров. Если не вмешаться, теплоноситель пойдет по пути наименьшего сопротивления.
Короткие контуры получат избыточное количество горячей воды, что приведет к перегреву помещения и перерасходу энергии. Длинные контуры останутся холодными. Расходомеры позволяют увидеть эту диспропорцию и исправить ее.
Цель настройки — выровнять расход теплоносителя по всем контурам в соответствии с их длиной и тепловой нагрузкой. Это обеспечивает равномерный прогрев пола во всех помещениях.
Подготовка к настройке: необходимые данные
Перед началом балансировки потребуется собрать исходные данные. Без них настройка будет случайной. Минимально необходимый набор информации включает в себя:
- Длину каждого контура в метрах. Данные берутся из проекта или вычисляются по схеме укладки.
- Общую производительность циркуляционного насоса. Этот параметр обычно указывается в техническом паспорте насоса.
- Требуемый удельный расход на 1 метр трубы. Стандартное рекомендованное значение составляет от 0.2 до 0.4 л/мин на метр. Точное значение зависит от шага укладки и тепловой нагрузки.
Пример расчета: Контур длиной 80 метров. Рекомендуемый расход 0.25 л/мин на метр. Итоговый расход для этого контура: 80 * 0.25 = 20 л/мин.
После расчета целевого расхода для каждого контура, суммируются все значения. Суммарный расход не должен превышать максимальную производительность насоса. Если превышает, насос не сможет обеспечить нужный поток, и настройка будет невозможна. В таком случае требуется установка более мощного насоса или разделение системы на несколько коллекторных групп.
Пошаговая процедура настройки коллектора
Настройка выполняется после заполнения системы теплоносителем и удаления воздуха. Воздух в системе делает показания расходомеров ложными. Сначала проводится грубая настройка, затем тонкая корректировка.
Шаг 1: Открытие всех регулировочных клапанов. Все клапаны на обратной гребенке (сервоприводы или ручные вентили) выкручиваются в положение максимального открытия. Это делается для того, чтобы система вышла на максимально возможный общий расход.
Шаг 2: Включение циркуляционного насоса. Насос запускается на максимальную скорость. Система должна поработать 10-15 минут для стабилизации. За это время воздух должен выйти через автоматический воздухоотводчик, а показания расходомеров — стабилизироваться.
Шаг 3: Визуальная оценка. Все поплавки на расходомерах должны подняться. Если какой-то поплавок остался на нуле, это указывает на наличие воздуха в контуре или на полную закупорку трубы. В этом случае необходимо стравить воздух через спускной кран на обратной гребенке.
Шаг 4: Расчет фактического расхода. Текущие показания расходомеров записываются. На этом этапе отчетливо видно, что короткие контуры показывают большой расход, а длинные — малый.
Шаг 5: Настройка по самой длинной петле. Самый длинный контур принимается за эталон. Его регулировочный клапан оставляется полностью открытым. Все остальные контуры прикрываются. Это принцип: наибольшее сопротивление задается самой длинной петлей, а более короткие петли искусственно зажимаются.
Шаг 6: Регулировка клапанов на обратной гребенке. Вращение регулировочного штока по часовой стрелке уменьшает расход. Против часовой стрелки — увеличивает. Клапан на длинной петле не трогают. Клапан на короткой петле прикручивают до тех пор, пока поплавок не опустится до расчетного значения.
Шаг 7: Повторная проверка. После регулировки всех клапанов система должна поработать 5-10 минут. Затем показания расходомеров проверяются снова. Из-за изменения гидравлического баланса расход на ранее настроенных контурах может немного измениться. Требуется тонкая подстройка.
Тонкая настройка и дополнительные нюансы
Идеальной точности в один литр добиваться не обязательно. Допуск составляет 5-10% от расчетного значения. Мелкие погрешности компенсируются термостатическими головками или автоматикой котла.
Особое внимание уделяется контурам, расположенным в разных зонах здания. Контуры, проходящие под витражными окнами или в угловых комнатах, требуют большего расхода по сравнению со внутренними помещениями. При расчете расхода на метр трубы для таких зон коэффициент увеличивается до 0.35-0.4 л/мин.
Настройка коллектора с расходомерами — это не разовая процедура. После первого запуска системы, в течение недели, рекомендуется проверять балансировку. Окончательная настройка может потребовать небольшой коррекции после того, как бетонная стяжка полностью прогреется и стабилизируется тепловой режим помещений.
Типичные ошибки при настройке
Непонимание физики гидравлики приводит к частым ошибкам. Знание типичных проблем помогает избежать их.
- Полное закрытие длинного контура. Нельзя прикручивать регулировочный клапан на самой длинной петле. Это приведет к росту общего гидравлического сопротивления, насос будет работать в режиме перегрузки, а расход по всей системе снизится.
- Настройка по температуре без учета расхода. Попытка выровнять температуру в контурах путем прикручивания горячих веток не всегда работает. Температура на подаче падает медленно, а разница температур между подачей и обраткой растет. Намного эффективнее ориентироваться на расходомеры.
- Игнорирование характеристик насоса. Если насос не может обеспечить расчетный общий расход, все усилия по настройке бесполезны. Насос должен быть рассчитан на общий расход всех контуров с запасом 10-15%.
- Отсутствие воздухоудаления. Даже небольшое количество воздуха в контуре искажает показания расходомера. Поплавок в завоздушенной колбе ведет себя нестабильно.
Обслуживание коллектора в процессе эксплуатации
Коллекторный узел с расходомерами требует минимального, но регулярного обслуживания. Рекомендуется выполнять его не реже одного раза в год, перед началом отопительного сезона.
Первым делом осматриваются расходомеры. Прозрачная колба должна быть чистой, поплавок не должен залипать. При загрязнениях колбу аккуратно промывают мягкой тканью без абразивов.
Ежегодно проверяется работа автоматического воздухоотводчика. Если клапан забился, воздух из системы не будет удаляться, что приведет к шуму в трубах и кавитации в насосе.
Последний этап обслуживания — контроль балансировки. Даже идеально настроенная система может разбалансироваться из-за изменения гидравлических свойств воды со временем (накипь, ржавчина). Если поплавки стоят не на тех отметках, что год назад, потребуется корректировка.
Заключение
Коллектор для теплого пола с расходомерами — это не просто арматура, а полноценный инструмент для гидравлической балансировки. Правильная настройка ротаметров обеспечивает равномерный прогрев всех помещений, экономию энергоресурсов и долговечность системы.
Процесс балансировки требует понимания законов гидравлики и учета длин контуров. Грамотно настроенный узел позволяет забыть о проблемах «холодных» и «горячих» зон на долгие годы. Регулярная проверка состояния расходомеров и отсутствие воздуха в системе гарантируют стабильную работу теплого пола в течение всего срока службы.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, характеристики процесса настройки и типичные ошибки при работе с коллектором теплого пола, оснащенным расходомерами. Данные строго соответствуют описанию, приведенному в статье.
| Параметр / Этап | Описание / Значение / Характеристика | Примечание / Дополнительные данные |
|---|---|---|
| Материалы гребенки | Латунь, нержавеющая сталь, PPSU | Латунь — высокая теплоемкость; нерж. сталь — устойчивость к коррозии; PPSU — легкий, дешевый, менее устойчив к высоким температурам. |
| Расположение расходомера | На подающей гребенке | Вертикальное положение колбы обязательно. Шкала градуирована в л/мин. |
| Инструмент балансировки | Регулировочный клапан на обратной гребенке | Вращение по часовой стрелке — уменьшение расхода; против часовой — увеличение. |
| Удельный расход (рекомендованный) | От 0.2 до 0.4 л/мин на 1 метр трубы | Точное значение зависит от шага укладки и тепловой нагрузки. |
| Расчет целевого расхода (пример) | Длина контура 80 м × 0.25 л/мин на метр = 20 л/мин | Данные из статьи: «Итоговый расход для этого контура: 80 * 0.25 = 20 л/мин». |
| Коэффициент для особых зон | 0.35–0.4 л/мин | Для контуров под витражными окнами или в угловых комнатах. |
| Шаг 1 настройки | Открытие всех регулировочных клапанов на обратной гребенке | Положение максимального открытия для выхода на общий расход. |
| Шаг 2 настройки | Включение циркуляционного насоса на максимальную скорость | Система стабилизируется 10-15 минут. |
| Шаг 5 настройки (эталон) | Самый длинный контур принимается за эталон | Его клапан оставляется полностью открытым. Остальные контуры прикрываются. |
| Допуск точности настройки | 5–10% от расчетного значения | Мелкие погрешности компенсируются термостатическими головками или автоматикой котла. |
| Ошибка: Полное закрытие длинного контура | Запрещено | Приводит к росту гидравлического сопротивления, перегрузке насоса и снижению расхода по всей системе. |
| Ошибка: Настройка по температуре без учета расхода | Неэффективно | Разница температур между подачей и обраткой растет. Эффективнее ориентироваться на расходомеры. |
| Обслуживание (периодичность) | Не реже одного раза в год | Осмотр расходомеров (колба чистая, поплавок не залипает), проверка воздухоотводчика. |
Частые вопросы по теме (FAQ)
Как работает расходомер (ротаметр) на коллекторе теплого пола?
Принцип работы ротаметра основан на гидродинамическом равновесии. Внутри вертикальной колбы находится поплавок, на который снизу вверх действует поток теплоносителя. Чем выше скорость потока, тем больше подъемная сила, поднимающая поплавок. Поплавок останавливается на той высоте, где его сила тяжести уравновешивается гидродинамическим давлением. Шкала на колбе, проградуированная в литрах в минуту (л/мин), позволяет считать текущий расход. Вращение поплавка вокруг своей оси во время работы указывает на наличие потока.
Зачем нужно настраивать расходомеры, если теплый пол уже работает?
Контуры теплого пола имеют разную длину. Контур длиной 120 метров создает значительно большее гидравлическое сопротивление, чем контур длиной 60 метров. Без настройки теплоноситель пойдет по пути наименьшего сопротивления: короткие контуры получат избыток горячей воды, что приведет к перегреву помещения, а длинные — останутся холодными. Настройка расходомеров позволяет выровнять расход теплоносителя по всем контурам в соответствии с их длиной и тепловой нагрузкой, обеспечивая равномерный прогрев пола во всех помещениях.
Как рассчитать целевой расход для каждого контура перед настройкой?
Для расчета необходимого расхода нужно знать длину каждого контура в метрах. Стандартное рекомендованное значение удельного расхода составляет от 0.2 до 0.4 л/мин на один метр трубы (точное значение зависит от шага укладки и тепловой нагрузки). Итоговый расход для контура вычисляется умножением его длины на выбранный удельный расход. Например, для контура длиной 80 метров при рекомендуемом расходе 0.25 л/мин на метр итоговый расход составит: 80 * 0.25 = 20 л/мин. После расчета целевых расходов для всех контуров их сумма не должна превышать максимальную производительность циркуляционного насоса.
Каков пошаговый алгоритм балансировки коллектора с расходомерами?
Процедура настройки выполняется после заполнения системы теплоносителем и удаления воздуха.
Шаг 1: Откройте все регулировочные клапаны на обратной гребенке в положение максимального открытия.
Шаг 2: Включите циркуляционный насос на максимальную скорость и дайте системе поработать 10-15 минут для стабилизации и выхода воздуха.
Шаг 3: Визуально оцените показания: все поплавки должны подняться. Если какой-то поплавок остался на нуле, удалите воздух из контура.
Шаг 4: Запишите текущие фактические показания расходомеров.
Шаг 5: Примите самый длинный контур за эталон и оставьте его регулировочный клапан полностью открытым.
Шаг 6: На остальных контурах прикручивайте регулировочные клапаны (по часовой стрелке для уменьшения расхода), добиваясь расчетных значений на шкале расходомеров.
Шаг 7: Через 5-10 минут проверьте показания снова и выполните тонкую подстройку, так как баланс на ранее настроенных контурах мог немного измениться.
Какие типичные ошибки допускают при настройке коллектора?
Самая грубая ошибка — полное закрытие регулировочного клапана на самом длинном контуре. Это приводит к росту общего гидравлического сопротивления, перегрузке насоса и снижению расхода по всей системе. Еще одна распространенная ошибка — попытка настройки по температуре, а не по расходомерам. Также часто игнорируют характеристики насоса: если его производительность меньше суммарного расчетного расхода всех контуров, настройка невозможна. Критически важно не забывать об удалении воздуха из системы, так как даже небольшое его количество искажает показания расходомеров.
