устройство утепленной отмостки вокруг дома из бетона ширина и пирог

Устройство утепленной отмостки вокруг дома из бетона: ширина и пирог

Отмостка — это не просто декоративный элемент фасада. Это инженерная конструкция, которая отводит дождевую и талую воду от фундамента. Без нее грунт под подошвой фундамента напитывается влагой. В зимний период влажный грунт промерзает и оказывает давление на стены подвала. Утепленная отмостка решает эту проблему кардинально.

Основная задача утепленной отмостки — сместить границу промерзания грунта в сторону от дома. Теплоизоляционный слой не дает холоду проникать под фундамент. Это предотвращает силы морозного пучения. Без утепления бетонная лента или плита испытывают неравномерные нагрузки. Результат — трещины в стенах, перекос оконных проемов и разрушение цоколя.

Конструкция утепленной отмостки из бетона — это классический «пирог» из нескольких слоев. Каждый слой выполняет строго свою функцию. Нарушение технологии укладки хотя бы одного слоя сводит на нет всю работу.

Требования к ширине отмостки

Ширина отмостки регламентируется строительными нормами. Минимальная ширина по СНиП 3.04.01-87 составляет 0,6 метра от края стены. Но для утепленной конструкции этого недостаточно.

Практика показывает, что эффективная ширина должна быть на 20-30 сантиметров больше длины карнизного свеса кровли. Если свес крыши составляет 0,8 метра, то ширина отмостки должна быть не менее 1,0-1,1 метра. Вода, падающая с крыши, не должна попадать на открытый грунт за краем отмостки.

Для утепленной отмостки действует еще одно правило — она должна перекрывать глубину промерзания грунта в проекции от стены. В центральных регионах России глубина промерзания суглинков составляет 1,5 метра. Но отмостка не может быть шириной 1,5 метра — это нецелесообразно экономически.

Оптимальная ширина утепленной бетонной отмостки — 1,0-1,2 метра. Этого достаточно, чтобы теплоизоляция нижней части фундамента работала эффективно. На пучинистых грунтах ширину увеличивают до 1,5 метров. Узкая отмостка (менее 0,8 метра) не способна защитить фундамент от касательного и нормального пучения.

Угол наклона и толщина бетонного покрытия

Поверхность отмостки должна иметь уклон от стены дома. Нормативный уклон — 3-5 процентов (от 3 до 5 сантиметров на каждый метр ширины). При ширине 1 метр перепад высот между точкой у стены и внешним краем составляет 3-5 сантиметров.

Толщина бетонного покрытия зависит от ожидаемых нагрузок. Для пешеходной зоны достаточно 8-10 сантиметров. Если по отмостке планируется перемещение садовой техники или легкового автомобиля, толщину увеличивают до 12-15 сантиметров. Бетон используется марки не ниже M200 (класс B15).

Обязательно армирование. Используется дорожная сетка с ячейкой 100х100 мм и диаметром стержня 4-6 мм. Сетка укладывается в нижнюю треть бетонного слоя на подпорках (фиксаторах). Расстояние от сетки до нижней границы бетона — 3-4 сантиметра.

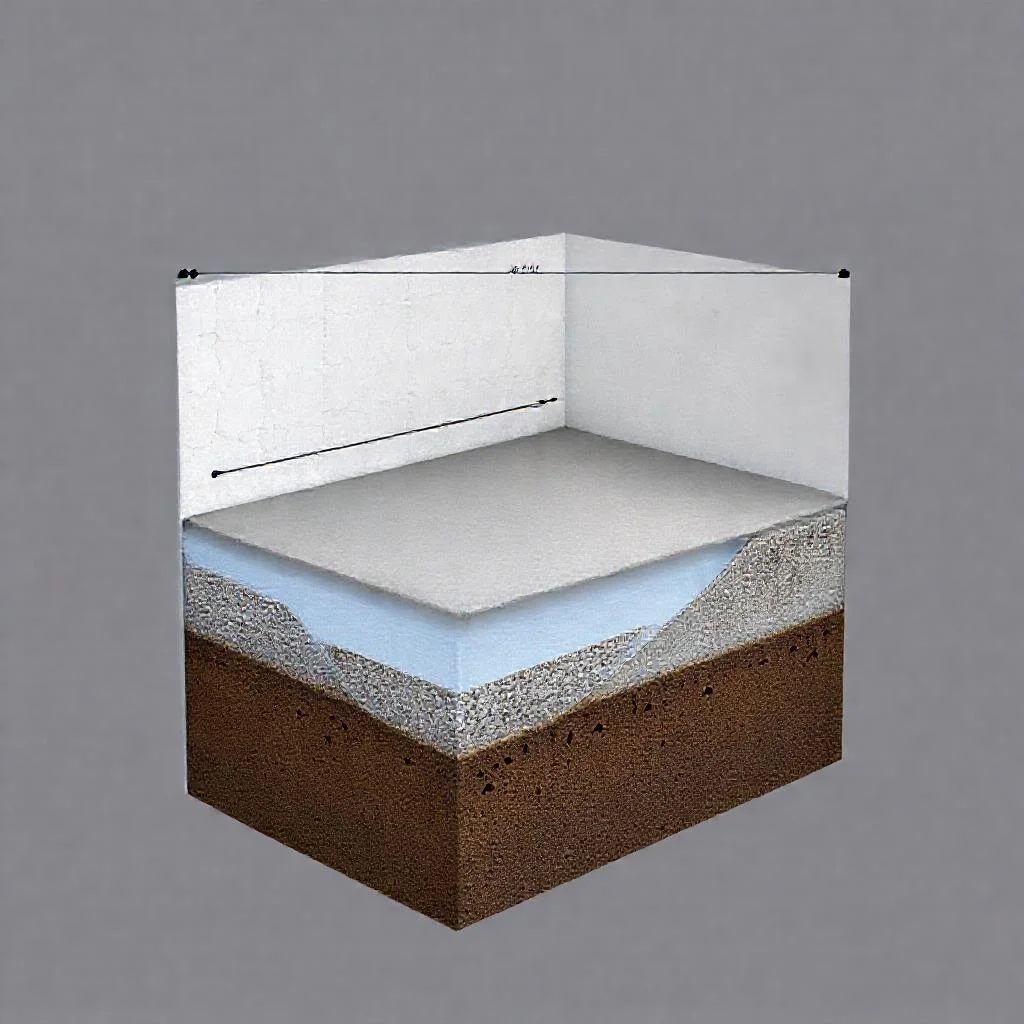

Подробный пирог утепленной отмостки

Пирог утепленной отмостки состоит из пяти обязательных слоев. Каждый слой укладывается строго последовательно. Нарушение последовательности или замена материала на дешевый аналог приводит к потере тепла и разрушению покрытия.

• Слой 1: Геотекстиль и песчаная подушка (10-15 см). На дно траншеи глубиной 40-50 см укладывается геотекстиль. Он предотвращает заиливание песка грунтовыми водами. Сверху засыпается крупнозернистый песок фракции 1-2 мм. Песок проливается водой и трамбуется виброплитой до плотности 0,95 от стандартной. Толщина уплотненного слоя — не менее 10 см.
• Слой 2: Щебеночный дренаж (10-15 см). На песок укладывается щебень фракции 20-40 мм. Он выполняет дренажную функцию — отводит воду из-под отмостки в стороны. Щебень трамбуется без проливки водой. Толщина уплотненного слоя — 10-15 см. Сверху щебня снова укладывается геотекстиль, чтобы исключить просыпание песка в теплоизоляцию.
• Слой 3: Теплоизоляция (экструдированный пенополистирол — 10 см). Используется только экструдированный пенополистирол (XPS, ЭППС). Обычный пенопласт (ПСБ-С) деформируется под нагрузкой и быстро разрушается. Толщина утеплителя для средней полосы России — 10 см. Для северных регионов — 15 см. Плиты укладываются в два слоя со смещением швов (в шахматном порядке). Стыки проклеиваются битумной мастикой или специальным скотчем.
• Слой 4: Дренажная мембрана или пленка (полиэтилен 200 мкм). Поверх утеплителя укладывается гидроизоляция. Она предотвращает проникновение цементного молочка из бетона в теплоизоляцию. Пленка укладывается с нахлестом 15-20 см и проклеивается скотчем. Альтернатива — профилированная мембрана с геотекстилем.
• Слой 5: Бетонная стяжка (8-12 см) с армированием. Финальный слой — бетон с уклоном от стены. По периметру отмостки обязательно устраивается деформационный шов. Для этого между отмосткой и цоколем прокладывается демпферная лента (10-15 мм). Через каждые 3-4 метра по длине отмостки устанавливаются рейки для создания температурных швов.

Деформационные швы: зачем они нужны

Бетон работает на сжатие, но почти не работает на растяжение. Летом от нагрева бетон расширяется. Зимой от холода — сжимается. Если не сделать температурные швы, бетон треснет в случайном месте.

Швы устраиваются двумя способами. Первый — на этапе заливки устанавливаются деревянные рейки толщиной 10-15 мм, обработанные антисептиком. Рейки формируют секции шириной 3-4 метра. Второй способ — после заливки бетон нарезается болгаркой с алмазным диском на глубину 2-3 см.

Обязателен шов между цоколем дома и отмосткой. Он компенсирует осадку здания и движение грунта. Для этого используется демпферная лента из вспененного полиэтилена. Швы заполняются эластичным герметиком или полиуретановым шнуром.

Утепление: почему именно XPS

Экструдированный пенополистирол (XPS) имеет коэффициент теплопроводности 0,028-0,033 Вт/(м·К). Это в два раза эффективнее, чем у обычного пенопласта. XPS практически не впитывает воду — водопоглощение менее 0,5% по объему.

Для отмостки нельзя использовать минеральную вату. Она теряет теплоизолирующие свойства при намокании. XPS выдерживает нагрузку до 20-30 тонн на квадратный метр (в зависимости от марки).

Толщина утеплителя подбирается по картам промерзания. Для Московской области достаточно 10 см XPS. Для Сибири и Урала — 15 см. Укладка в два слоя (например, 5 см + 5 см) со смещением швов гарантирует отсутствие мостиков холода.

Дренаж: как вода уходит от фундамента

Даже при правильном уклоне вода может задерживаться на поверхности отмостки. Особенно это проблематично в местах стыка отмостки с газоном. Для отвода воды по внешнему периметру укладывается дренажная труба.

Труба перфорированная, диаметром 100-150 мм, обернутая геотекстилем. Она укладывается на щебеночную подушку на глубине 20-30 см от верхнего уровня отмостки. Уклон трубы — 1-2 см на метр длины в сторону дренажного колодца.

Если грунтовые воды находятся близко к поверхности (менее 1,5 метра), обязательно устройство пристенного дренажа. Он прокладывается еще на этапе строительства фундамента. В этом случае отмостка работает как верхний элемент дренажной системы.

Пошаговая технология устройства

Перед началом работ снимается плодородный слой грунта по всему периметру дома. Ширина траншеи — на 20-30 см больше проектной ширины отмостки. Глубина траншеи — 40-50 см.

Дно траншеи выравнивается и трамбуется. Укладывается слой геотекстиля с напуском на стенки траншеи. Засыпается песок слоем 10-15 см с проливкой водой и трамбовкой. Контроль плотности — утрамбованная поверхность не должна продавливаться ногами.

На песок укладывается щебень фракции 20-40 мм. Толщина слоя — до 15 см. Щебень уплотняется виброплитой. Сверху укладывается второй слой геотекстиля для защиты утеплителя от повреждений.

Плиты XPS укладываются в два слоя со смещением швов. Между плитами не должно быть зазоров более 2 мм. Если зазоры есть, они заполняются монтажной пеной. Поверх утеплителя раскатывается гидроизоляционная мембрана или плотная полиэтиленовая пленка.

К стене дома крепится демпферная лента высотой на 5-10 см выше уровня бетона. Устанавливаются опалубка и рейки для температурных швов. Армирующая сетка укладывается на фиксаторы на высоте 3-4 см от утеплителя.

Бетон марки M200 (B15) заливается в один прием. Уклон формируется правилом по рейкам. Поверхность выравнивается и затирается. Через 2-3 часа после заливки бетон укрывается пленкой от испарения влаги.

Типичные ошибки при устройстве

Первая и самая частая ошибка — использование красного или речного песка с примесью глины. Глина заиливает щебень и блокирует дренаж. Вода задерживается под отмосткой и зимой замерзает. Результат — разрыв бетона и разрушение теплоизоляции.

Вторая ошибка — отсутствие геотекстиля между щебнем и песком. Происходит взаимное проникновение фракций. Через 2-3 года дренаж перестает работать.

Третья ошибка — укладка утеплителя на неровное основание. Плиты XPS должны лежать на ровной площадке. Перепады высот более 5 мм приводят к образованию пустот и трещинам в бетоне.

Четвертая ошибка — отказ от деформационных швов. Бетон неизбежно расширяется от перепадов температуры. Без швов трещины появляются уже в первую зиму.

Советы по эксплуатации и ремонту

Утепленная отмостка не требует сложного ухода. Достаточно регулярно очищать поверхность от листвы, снега и наледи. Не допускается скалывание льда ломом — это разрушает бетон и гидроизоляцию.

Если на бетоне появились мелкие трещины (до 2 мм), их затирают цементно-песчаным раствором. Крупные трещины (более 5 мм) свидетельствуют о просадке грунта. В таких случаях требуется демонтаж участка и повторная укладка слоев.

Срок службы правильно выполненной утепленной отмостки составляет 15-20 лет. Теплоизоляция из XPS сохраняет свои свойства не менее 10-15 лет при условии, что она изолирована от ультрафиолета и механических повреждений.

Утепленная отмостка — это не дополнительная опция, а необходимость для домов с подвалом или цокольным этажом. Она сохраняет тепло в подвале и продлевает срок службы фундамента на десятилетия. Экономия на утеплителе здесь недопустима — стоимость ремонта фундамента превысит затраты на отмостку в десятки раз.

Сводная таблица данных

В таблице ниже представлены сводные данные по конструкции утепленной бетонной отмостки, включая требования к ширине, толщине слоев «пирога», углу наклона, параметрам материалов и условиям их применения. Все числовые значения и характеристики строго соответствуют тексту статьи.

Параметр / Слой	Материал / Характеристика	Значение / Диапазон	Примечание (из текста)
Ширина отмостки	Минимальная ширина по СНиП	0,6 м	СНиП 3.04.01-87 (недостаточно для утепленной конструкции)
	Эффективная ширина (от свеса крыши)	На 20-30 см больше длины карнизного свеса	Пример: при свесе 0,8 м ширина = 1,0–1,1 м
	Оптимальная ширина (для утепленной)	1,0–1,2 м	На пучинистых грунтах — до 1,5 м; менее 0,8 м неэффективно
Уклон поверхности	Нормативный уклон	3–5%	3–5 см на каждый метр ширины
	Перепад высот (при ширине 1 м)	3–5 см	Между точкой у стены и внешним краем
Бетонное покрытие (Слой 5)	Толщина (пешеходная зона)	8–10 см
	Толщина (садовая техника / автомобиль)	12–15 см
	Марка бетона	M200 (класс B15)
Армирование	Тип сетки	Дорожная сетка	Ячейка 100х100 мм, диаметр стержня 4–6 мм
	Расположение в бетоне	Нижняя треть слоя	На подпорках (фиксаторах)
	Расстояние от сетки до низа бетона	3–4 см
Слой 1: Песчаная подушка	Материал	Крупнозернистый песок (фракция 1–2 мм)	Укладывается на геотекстиль
	Толщина (уплотненного слоя)	10–15 см	Проливается водой и трамбуется до плотности 0,95
Слой 2: Щебеночный дренаж	Материал	Щебень фракции 20–40 мм	Укладывается на геотекстиль, сверху — снова геотекстиль
	Толщина (уплотненного слоя)	10–15 см	Трамбуется без проливки водой
Слой 3: Теплоизоляция	Материал	Экструдированный пенополистирол (XPS, ЭППС)	Обычный пенопласт (ПСБ-С) запрещен
	Толщина (средняя полоса России)	10 см
	Толщина (северные регионы / Сибирь, Урал)	15 см
	Способ укладки	В два слоя	Со смещением швов (в шахматном порядке)
	Обработка стыков	Битумная мастика или скотч	Зазоры более 2 мм заполняются монтажной пеной
Слой 4: Гидроизоляция	Материал	Полиэтиленовая пленка (200 мкм) или профилированная мембрана	Укладывается с нахлестом 15–20 см, стыки проклеиваются скотчем
Деформационные швы	Шов между отмосткой и цоколем	Демпферная лента (10–15 мм)	Из вспененного полиэтилена, заполняется герметиком
	Температурные швы по длине	Через каждые 3–4 м	Рейки толщиной 10–15 мм (или нарезка на глубину 2–3 см)
	Заполнение швов	Эластичный герметик или полиуретановый шнур
Характеристики XPS	Теплопроводность	0,028–0,033 Вт/(м·К)	В 2 раза эффективнее обычного пенопласта
	Водопоглощение	Менее 0,5% по объему	Выдерживает нагрузку до 20–30 тонн/кв.м
Дренажная труба (по периметру)	Диаметр	100–150 мм	Перфорированная, обернутая геотекстилем
	Глубина укладки	20–30 см от верха отмостки	Уклон трубы 1–2 см/м в сторону колодца
Глубина траншеи	Общая глубина	40–50 см	Ширина траншеи на 20–30 см больше проектной ширины отмостки
Срок службы	Отмостка (правильно выполненная)	15–20 лет
Срок сохранения свойств XPS	При изоляции от УФ и мех. повреждений	10–15 лет

Частые вопросы по теме (FAQ)

Какая оптимальная ширина утепленной бетонной отмостки?

Оптимальная ширина составляет 1,0-1,2 метра. Однако она должна быть на 20-30 сантиметров больше длины карнизного свеса кровли. Например, если свес крыши 0,8 метра, ширина отмостки должна быть не менее 1,0-1,1 метра. На пучинистых грунтах ширину увеличивают до 1,5 метров. Минимальная ширина по СНиП 3.04.01-87 — 0,6 метра, но для утепленной конструкции этого недостаточно.

Из каких слоев состоит правильный пирог утепленной отмостки?

Пирог состоит из пяти обязательных слоев. Первый слой (10-15 см) — геотекстиль и песчаная подушка из крупнозернистого песка, уплотненная до плотности 0,95. Второй слой (10-15 см) — щебеночный дренаж фракции 20-40 мм с повторным слоем геотекстиля сверху. Третий слой — теплоизоляция из экструдированного пенополистирола (XPS) толщиной 10 см для средней полосы России, укладываемая в два слоя со смещением швов. Четвертый слой — гидроизоляция (полиэтилен 200 мкм с нахлестом 15-20 см). Пятый слой (8-12 см) — бетонная стяжка марки M200 (класс B15) с армированием дорожной сеткой 100х100 мм.

Почему для утепления отмостки рекомендуется использовать именно XPS, а не пенопласт или минвату?

Экструдированный пенополистирол (XPS) имеет коэффициент теплопроводности 0,028-0,033 Вт/(м·К) — это в два раза эффективнее обычного пенопласта. Его водопоглощение составляет менее 0,5% по объему. Обычный пенопласт (ПСБ-С) деформируется под нагрузкой и быстро разрушается. Минеральная вата теряет теплоизолирующие свойства при намокании. XPS также выдерживает нагрузку до 20-30 тонн на квадратный метр в зависимости от марки.

Обязательно ли делать деформационные швы и как их правильно организовать?

Да, обязательно. Без швов бетон треснет от перепадов температуры, так как он почти не работает на растяжение. Устраиваются швы двумя способами: на этапе заливки устанавливаются деревянные рейки толщиной 10-15 мм, формирующие секции шириной 3-4 метра, либо после заливки бетон нарезается болгаркой на глубину 2-3 см. Обязателен шов между цоколем дома и отмосткой с использованием демпферной ленты из вспененного полиэтилена (толщиной 10-15 мм). Швы заполняются эластичным герметиком.

Какая толщина бетона требуется для отмостки и нужно ли ее армировать?

Толщина бетонного покрытия зависит от нагрузок: для пешеходной зоны достаточно 8-10 сантиметров, если планируется перемещение садовой техники или легкового автомобиля — толщину увеличивают до 12-15 сантиметров. Армирование обязательно — используется дорожная сетка с ячейкой 100х100 мм и диаметром стержня 4-6 мм. Сетка укладывается в нижнюю треть бетонного слоя на фиксаторах на расстоянии 3-4 сантиметров от нижней границы бетона.
