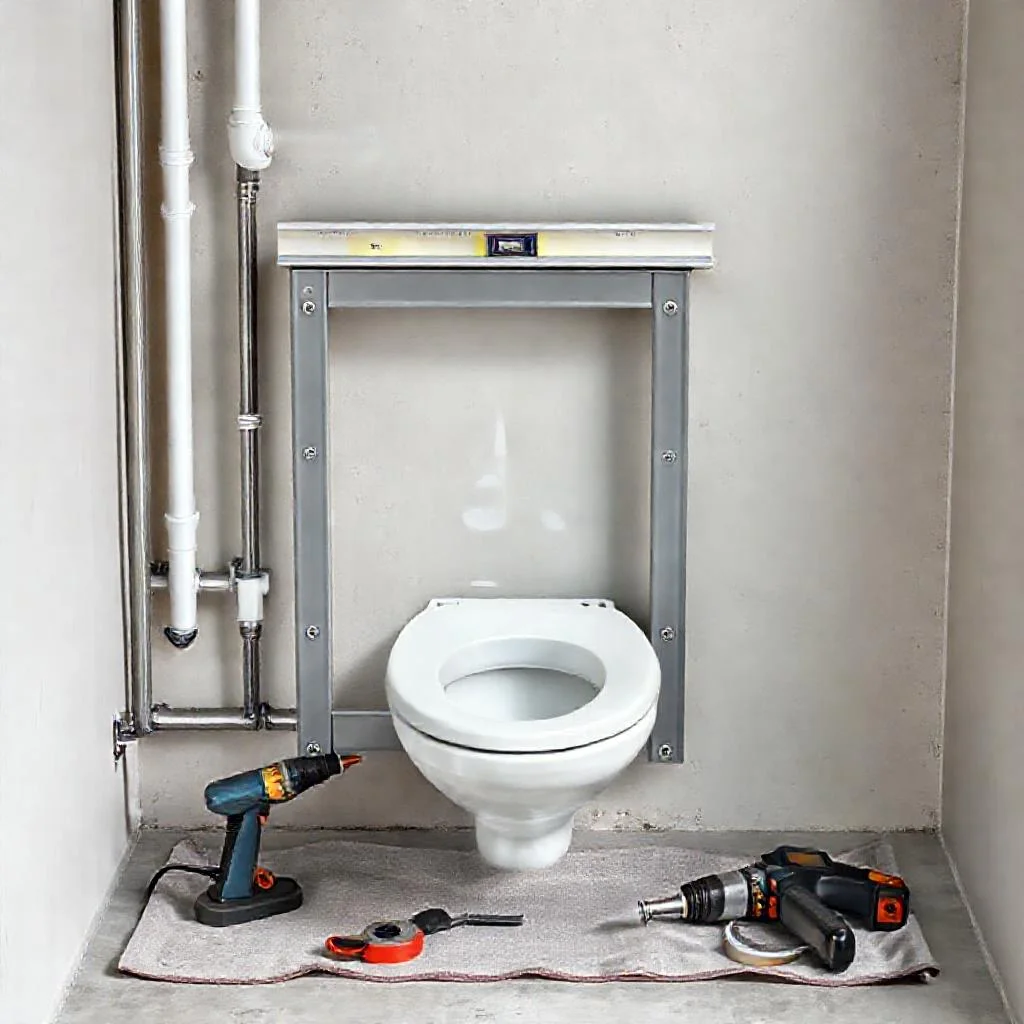

Установка инсталляции для подвесного унитаза: пошаговое руководство
Подвесной унитаз уже перестал быть прерогативой дорогих дизайнерских проектов. Благодаря инсталляциям эта конструкция стала доступной для любого ремонта. Установка инсталляции — это ответственный этап, ошибки на котором приводят к переделке плитки и швов. Ниже приведена пошаговая инструкция, основанная на строительных нормах и многолетней практике монтажа.
Подготовка: что нужно знать до начала работ
Монтаж инсталляции выполняется строго до отделки стен и пола. Каркас крепится к капитальным основаниям — бетону или полнотелому кирпичу. Крепление к газобетону или гипсокартону без закладных категорически запрещено. Несущая способность системы и её жёсткость зависят только от качества анкеровки.
Габаритная высота инсталляции обычно составляет 1120–1140 мм при ширине 500 мм. Глубина рамы варьируется от 150 до 200 мм для плоских моделей. Для правильного расчёта расположения потребуется учесть, что пол после укладки плитки поднимется на 10–15 мм. Если инсталляция утапливается в нишу, глубина ниши должна быть больше глубины рамы не менее чем на 30 мм.
Инструменты и материалы
Для самостоятельной установки потребуется стандартный набор инструментов: перфоратор с буром диаметром 10 мм, строительный уровень (не короче 600 мм), рулетка, набор рожковых ключей, шуруповерт. Из крепежа необходимо использовать только те дюбели, которые идут в комплекте с инсталляцией, либо аналогичные стальные анкера с резьбой M10.
Пластиковые дюбели любого типа не применяются для крепления инсталляций. Нагрузка на раму в рабочем состоянии превышает 400 кг, поэтому соединение должно быть металлическим. Проверка комплекта на наличие всех штанг, кнопок и уплотнителей обязательна — замена деталей в процессе монтажа часто несовместима с конкретной моделью.
Шаг 1: Разметка осей и высоты
Первым этапом определяется осевая линия унитаза. Стандарты сантехники предписывают отступ от стены до оси выпуска унитаза в 300–350 мм, но точное значение диктуется моделью чаши. Чаша висит на шпильках, расположенных на фиксированном расстоянии — 180 или 230 мм. Осевая линия наносится на стену и переносится на пол с помощью отвеса или лазерного построителя.
Высота установки рамы регулируется. Классический уровень чистого пола до верха унитаза составляет 400–420 мм. Однако следует ориентироваться на инструкцию завода-изготовителя. Нижняя кромка инсталляции должна стоять на подставке или временных опорах, чтобы при затяжке анкеров не произошёл перекос. Категорически нельзя подвешивать раму на голый пол без компенсационных прокладок, иначе после укладки плитки (клей даёт усадку) чаша окажется ниже нормы.
Шаг 2: Монтаж креплений к стене и полу
Инсталляция фиксируется в четырёх точках: две верхние точки крепятся к капитальной стене, две нижние — к полу. Сверление отверстий выполняется перфоратором в режиме удара. Для бетона марки М200 буром с наконечником твердосплавной пластины выполняется заход без перекашивания. Глубина отверстия должна быть на 10 мм больше длины анкера, чтобы избежать недозакручивания.
После фиксации первой точки рама выравнивается по уровню. Допустимый отклон составляет не более 1 мм на 500 мм длины. Вторая верхняя точка затягивается только после контроля уровня по вертикальной оси. Для регулировки высоты нижних опор используется резьбовая часть стоек — они вращаются для удлинения или укорачивания.
Шаг 3: Сборка бачка и подвод воды
Смывной бачок инсталляции поставляется в разобранном виде. Уплотнитель сливного клапана (обычно силиконовый) перед установкой смазывается силиконовой смазкой — это предотвращает залипание. Арматура бачка монтируется в пластиковый корпус, затем корпус защёлкивается на направляющие рамы. После сборки соединяется патрубок подачи воды.
Подвод воды выполняется гибкой подводкой из нержавеющей стали (нержавейка обязательна, а не резина с оплёткой). Используется резьбовое соединение с уплотнением паронитовой прокладкой или подмоткой льном с пастой. Отсечной кран (американка) устанавливается либо сбоку от инсталляции, либо внутри перегородки — доступ к нему должен оставаться свободным для обслуживания без демонтажа плитки. Давление в системе холодного водоснабжения в квартире обычно составляет 3–5 бар, что нормально для заводских клапанов.
Шаг 4: Соединение с канализацией
Подключение к стояку — самый критичный по точности этап. Инсталляция имеет выходной патрубок диаметром 90 или 110 мм. Соединение с канализационной трубой выполняется при помощи жёсткого раструба с резиновым уплотнителем. Гофрированные переходники использовать нельзя — они провисают, засоряются и меняют уклон.
Уклон канализационной трубы от инсталляции до стояка должен составлять 2–3 см на один метр длины. Если длина участка превышает 1,5 метра, потребуется дополнительная ревизия (прочистка). Раструб фиксируется на месте без натяга, чтобы не вырвать уплотнитель при температурных расширениях. После соединения система проверяется на герметичность пробным пуском воды в ведро, залитое в бачок.
Шаг 5: Установка шпилек для чаши
На раме предусмотрены два резьбовых отверстия для вкручивания шпилек. Длина шпилек выбирается так, чтобы после монтажа чаши оставался запас для гаек не менее 10 мм. Шпильки вкручиваются в раму, затем на них надеваются проставочные втулки, которые определяют расстояние от чистовой стены до задней плоскости унитаза.
Стандартное расстояние от оси шпилек до готовой плитки варьируется от 12 до 20 мм. Если проставочные втулки не предусмотрены, расстояние регулируется подкладыванием шайб. После фиксации шпилек на них монтируют защитные колпачки, чтобы не замазать резьбу плиточным клеем. Важно проверить, чтобы обе шпильки были параллельны друг другу и строго горизонтальны.
Шаг 6: Монтаж кнопки смыва
Управляющая кнопка фиксируется в специальной рамке, которая крепится шурупами к направляющим рамы. Глубина установки рамки напрямую зависит от толщины будущего покрытия. Для керамической плитки толщиной 10 мм стандартное положение — заподлицо с облицовочным слоем. Для искусственного камня или мозаики глубину корректируют подкладными пластинами.
Перед заливкой стяжки или установкой гипсокартона пневматический или механический шток кнопки соединяется с траверсой бачка. Настройка хода кнопки производится вращением регулировочных винтов на арматуре — слишком сильное нажатие ломает пластиковые защёлки. После окончательной отделки кнопка просто защёлкивается в рамке без дополнительных инструментов.
Сложные случаи и типовые ошибки
Самая распространённая проблема — смещение рамы при затяжке анкеров из-за слабой стены. В такой ситуации используются стальные пластины-проставки, которые увеличивают площадь прижима. Если стена из пустотелого кирпича, инсталляцию крепят химическими анкерами, которые проникают в пустоты и полимеризуются.
Вторая частая ошибка — размещение бачка вплотную к стояку без изоляции от конденсата. Холодная вода, проходящая через трубу, вызывает выпадение конденсата на пластиковых деталях. Решение — установка теплоизоляционного коврика (толщина 6–10 мм) между бачком и стеной, либо прокладка водопровода в пенополиэтиленовой трубке.
Третья по частоте проблема — неправильный выбор высоты штуцеров. Если подвод воды оказывается за местом фальшстены, эксплуатация унитаза становится невозможна. Трассировку водопровода выполняют строго по схеме производителя инсталляции, с отклонением не более 20 мм. В противном случае гибкая подводка не дотянется до бачка или образует петлю с защемлением.
Финальная проверка перед отделкой
Перед закрытием инсталляции гипсокартоном или фанерой выполняется контрольный пролив системы. Подключается подача воды, бачок наполняется до метки, производится десять пробных спусков с интервалом в одну минуту. Проверяется отсутствие протечек на всех резьбовых соединениях, в том числе на пластиковых защёлках клапана.
Каркас обшивается влагостойким гипсокартоном (ГКЛВ) в два слоя или цементно-стружечной плитой (ЦСП). Толщина обшивки составляет 12,5 мм на первый слой и 9 мм на второй. Стыки герметизируются силиконовым герметиком с антиплесневой защитой. Доступ к бачку и арматуре обеспечивается сервисным окном, которое закрывается пластиковым люком невидимки. После финишной отделки плиткой монтируется чаша и кнопка — процесс установки инсталляции считается завершённым.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры, допуски и требования, описанные в статье. Данные структурированы по этапам монтажа инсталляции и критически важны для самостоятельной установки. Все значения строго соответствуют тексту руководства.
| Параметр / Этап | Значение / Допуск / Требование | Примечание (из текста статьи) |
|---|---|---|
| Материал стен для крепления | Бетон или полнотелый кирпич | Крепление к газобетону/ГКЛ без закладных запрещено |
| Габариты инсталляции (ВхШ) | 1120–1140 мм x 500 мм | Глубина рамы: 150–200 мм (для плоских моделей) |
| Подъем уровня пола после плитки | 10–15 мм | Учитывается при расчёте положения рамы |
| Запас глубины ниши | ≥ 30 мм (от глубины рамы) | Если инсталляция утапливается в нишу |
| Диаметр бура для перфоратора | 10 мм | Стандартный инструмент для монтажа |
| Тип крепежа к стене/полу | Стальные анкера с резьбой M10 (или из комплекта) | Пластиковые дюбели любого типа запрещены |
| Нагрузка на раму в работе | > 400 кг | Обоснование требования к металлическому крепежу |
| Отступ от стены до оси выпуска унитаза | 300–350 мм | Точное значение диктуется моделью чаши |
| Расстояние между шпильками чаши | 180 мм или 230 мм | Фиксированное расстояние, зависит от модели |
| Высота от чистого пола до верха унитаза | 400–420 мм | Классический уровень, ориентироваться на инструкцию завода |
| Допуск по горизонтальному уровню рамы | Не более 1 мм на 500 мм длины | Контроль уровня обязателен |
| Диаметр выходного патрубка инсталляции | 90 мм или 110 мм | Соединение жестким раструбом (гофра запрещена) |
| Уклон канализационной трубы | 2–3 см на 1 метр длины | Если длина участка > 1,5 м — требуется ревизия |
| Расстояние от оси шпилек до готовой плитки | 12–20 мм | Регулируется проставочными втулками или шайбами |
| Толщина керамической плитки | 10 мм | Стандартная толщина для настройки глубины рамки кнопки |
| Толщина теплоизоляции бачка (от конденсата) | 6–10 мм | Коврик между бачком и стеной |
| Давление в системе ХВС | 3–5 бар | Нормально для заводских клапанов |
| Толщина обшивки (ГКЛВ) | 12,5 мм (первый слой) + 9 мм (второй слой) | Или ЦСП |
| Глубина отверстия под анкер | На 10 мм больше длины анкера | Чтобы избежать недозакручивания |
| Тест системы перед отделкой | 10 спусков с интервалом 1 минута | Контрольный пролив, проверка на протечки |
Частые вопросы по теме (FAQ)
Какие дюбели можно использовать для крепления инсталляции, а какие категорически запрещены?
Для крепления инсталляции необходимо использовать только стальные анкера с резьбой M10, которые идут в комплекте, или их аналоги. Поскольку нагрузка на раму в рабочем состоянии превышает 400 кг, пластиковые дюбели любого типа категорически запрещены — крепление должно быть исключительно металлическим.
Какой уклон канализационной трубы должен быть при подключении инсталляции?
Уклон канализационной трубы от инсталляции до стояка должен составлять 2–3 см на один метр длины. Важно использовать только жёсткий раструб с резиновым уплотнителем. Гофрированные переходники применять нельзя, так как они провисают и меняют уклон.
На каком этапе ремонта нужно устанавливать инсталляцию?
Монтаж инсталляции выполняется строго до отделки стен и пола. Перед закрытием конструкции гипсокартоном или фанерой обязательно нужно провести контрольный пролив: сделать десять пробных спусков с интервалом в одну минуту и проверить отсутствие протечек на всех резьбовых соединениях.
Какие инструменты потребуются для самостоятельной установки инсталляции?
Потребуется перфоратор с буром диаметром 10 мм, строительный уровень (не короче 600 мм), рулетка, набор рожковых ключей и шуруповерт. Для замера высоты дополнительно понадобится отвес или лазерный построитель осей.
Какая глубина ниши нужна, если инсталляция утапливается в стену?
Глубина ниши должна быть больше глубины рамы не менее чем на 30 мм. При этом глубина самой рамы варьируется от 150 до 200 мм для плоских моделей, а её габаритная высота обычно составляет 1120–1140 мм при ширине 500 мм.
