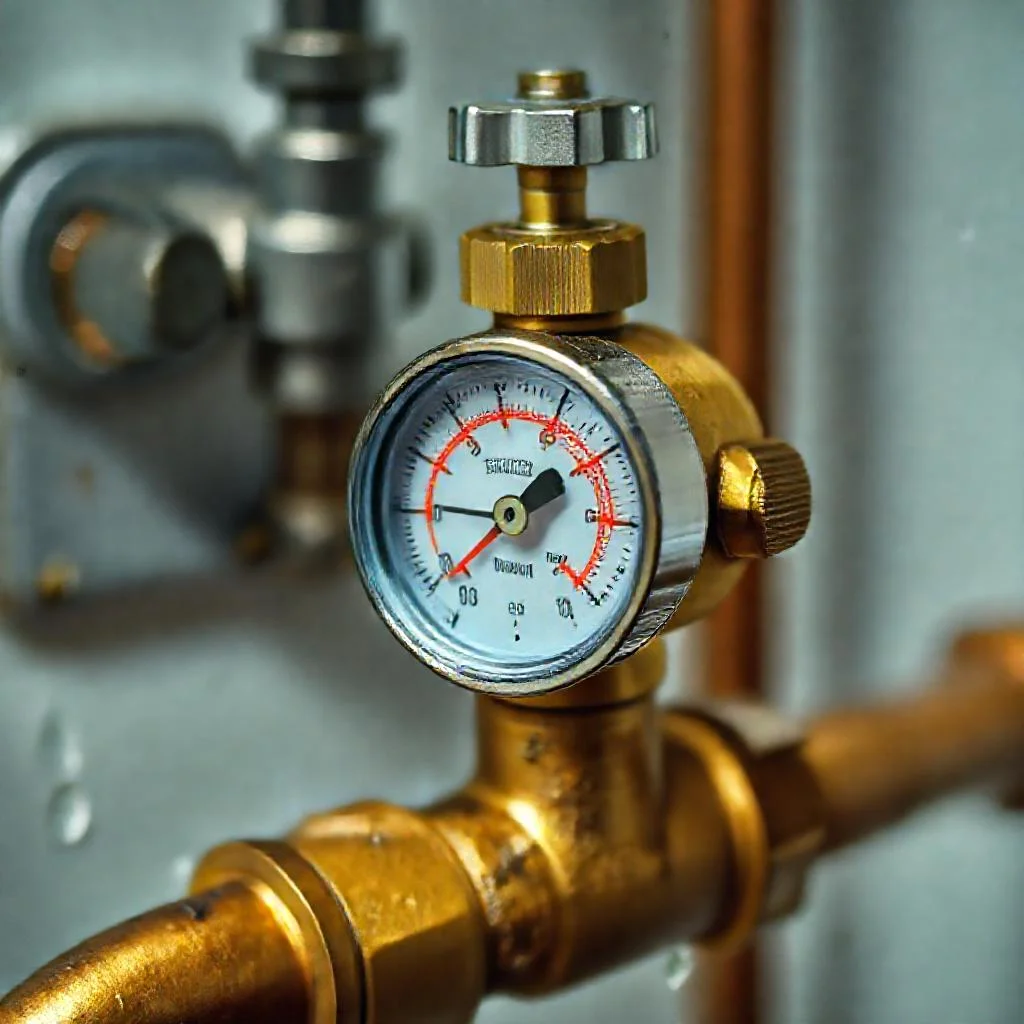

Редуктор давления воды в системе водоснабжения: назначение и точная настройка
Избыточное давление в водопроводе является одной из самых частых причин выхода из строя сантехнического оборудования. Каждый гидроудар или превышение рабочих параметров сокращает ресурс стиральных машин, бойлеров и смесителей. Редуктор давления воды — это устройство, которое решает проблему нестабильного напора и защищает инженерные сети от аварий. Установка этого механизма не является прихотью, а строгой необходимостью для квартир с центральным водоснабжением и частных домов с насосными станциями.
Редуктор, также называемый регулятором давления, выполняет функцию стабилизации потока. Он автоматически снижает входное давление до заданного уровня и поддерживает его неизменным независимо от колебаний в магистрали. Без этого устройства перепады в системе могут достигать значений, способных разрушить уплотнительные мембраны и прокладки. Профессиональная настройка редуктора обеспечивает комфортное использование воды и продлевает срок службы всей системы водоснабжения.
Зачем нужен редуктор давления в системе водоснабжения
Основная задача редуктора — защита внутреннего водопровода от аномально высокого давления и гидроударов. Стандартное давление в квартирах многоквартирных домов может варьироваться в диапазоне от 3 до 6 атмосфер, а в часы минимального водоразбора подниматься до 8–10 бар. Для современной сантехники рабочий предел обычно не превышает 4–5 бар. Превышение этого порога ведет к ускоренному износу прокладок, резиновых шлангов и сильфонных соединений.
Редуктор выполняет комплекс защитных функций. Во-первых, он снижает риск протечек и прорывов при резком скачке давления. Во-вторых, предотвращает преждевременный выход из строя бытовой техники: посудомоечных и стиральных машин, проточных водонагревателей, фильтров обратного осмоса. В-третьих, уменьшает шум в трубах и вибрацию, возникающую при интенсивном движении воды.
Отсутствие регулятора давления особенно опасно для систем с металлопластиковыми и полипропиленовыми трубами. Эти материалы имеют ограничения по температуре и давлению, а постоянная работа на пределе прочности сокращает заявленный срок эксплуатации в два-три раза. Установка редуктора — это экономически обоснованное вложение, которое окупается за счет отсутствия дорогостоящего ремонта и замены сантехники.
Как работает редуктор давления воды: физические принципы
Принцип действия большинства бытовых редукторов основан на уравновешивании сил давления и упругости мембраны или поршня. Внутри корпуса устройства находится рабочая камера, разделенная эластичной мембраной. Вода поступает в камеру с одной стороны, а с другой стороны на мембрану давит пружина через шток. Сила сжатия пружины задает выходное давление: чем сильнее затянута пружина, тем выше напор воды на выходе.
Когда давление в системе превышает настроенное значение, мембрана прогибается, уменьшая проходное сечение клапана. Расход воды снижается, и давление приходит к заданной величине. Если давление падает, пружина расширяется, открывая клапан шире, что восстанавливает напор. Таким образом, редуктор непрерывно регулирует поток в реальном времени, сглаживая все колебания магистрали.
Различают два основных типа редукторов: мембранные и поршневые. Мембранные устройства считаются более надежными, так как в них рабочая часть изолирована от воды, что снижает риск засорения и коррозии. Поршневые редукторы проще по конструкции и дешевле, но требовательнее к чистоте воды — наличие песка или окалины быстро повреждает уплотнения поршня.
Когда установка редуктора обязательна: технические нормативы
Согласно строительным нормам и правилам (СНиП 2.04.01-85), давление в системе холодного водоснабжения на вводе в квартиру не должно превышать 4,5 атмосферы. В реальности эксплуатационные организации часто подают воду с параметрами, граничащими с предельными значениями. В домах старой постройки давление может быть занижено, а в новых высотных зданиях — завышено из-за необходимости подъема воды на верхние этажи.
Измерение фактического давления манометром — первый шаг к выявлению проблемы. Если стрелка манометра показывает более 4,5 атм при холодной воде или более 3,5 атм для горячей, редуктор необходим. Особенно актуальна установка регулятора для домов с газовыми колонками и проточными водонагревателями: стабильный напор критически важен для нормальной работы теплообменников и блокировки самовоспламенения.
В частных домах с автономным водоснабжением редуктор ставят сразу после гидроаккумулятора. Насосная станция создает давление в системе в пределах 1,5–3 бар, но при отключенном насосе гидроаккумулятор может выдавать избыточный напор. Редуктор стабилизирует работу водопровода, предотвращая кавитацию в насосе и хлопки при включении сантехники.
Выбор редуктора: параметры и конструктивные особенности
Для квартиры или дома подбирают редуктор, исходя из максимального расхода воды и диаметра трубопровода. Бытовые регуляторы рассчитаны на расход от 0,5 до 3 кубометров воды в час. Подбирать устройство «с запасом» по расходу нецелесообразно: слишком большой редуктор будет плохо справляться с малыми расходами, а его точность снизится.
Корпус изготавливают из латуни, бронзы или нержавеющей стали. Для питьевого водоснабжения важно наличие гигиенического сертификата. Важный элемент — резьбовые соединения: вход и выход должны соответствовать диаметру труб (чаще всего 1/2 дюйма или 3/4 дюйма для квартир). Многие модели оснащены встроенным манометром для визуального контроля настроек.
Дополнительно выделяют редукторы с отсечными клапанами (встроенный обратный клапан) и устройства с системой предварительной фильтрации. Фильтр грубой очистки, встроенный в корпус редуктора, задерживает механические примеси и продлевает срок службы механизма. Однако при сильно загрязненной воде такой фильтр придется часто промывать, поэтому удобнее ставить отдельный фильтр перед редуктором.
Точная настройка редуктора давления: пошаговое руководство
Настройка редуктора давления выполняется после его монтажа. Регулятор устанавливается строго согласно стрелке на корпусе, указывающей направление потока воды. Перед настройкой необходимо убедиться в герметичности всех соединений и отсутствии течей. Работы проводятся с использованием манометра — стационарного, установленного на редукторе, или переносного на штуцере.
- Перекрыть запорный вентиль на стояке и полностью открыть все краны горячей и холодной воды в точке водоразбора. Это выпустит воздух из системы и выровняет давление.
- С помощью ручного насоса или насосной станции поднять давление в системе до рабочего значения магистрали (обычно 4–6 атм). После этого плавно открыть вентиль на входе редуктора.
- Снять защитную крышку с регулировочного винта редуктора. Вращать винт по часовой стрелке для увеличения выходного давления, против часовой — для уменьшения. Один полный оборот винта в среднем изменяет давление на 0,5–0,7 бара.
- Выставить целевое давление. Рекомендуемое значение для квартиры составляет 2,5–3,5 атмосферы. Для частного дома оптимально 1,5–2,5 бара, если не используются приборы, требующие высокого напора.
- Закрыть все разборные краны и зафиксировать показания манометра. Если через 10–15 минут давление не изменилось и нет утечек, настройка выполнена верно.
- Проверить работу редуктора в динамике: включить один кран на полную мощность. Падение давления на выходе не должно превышать 0,5–1 бара. Если напор падает сильно, следует увеличить выходное давление на 0,2–0,3 бара.
Калибровка редуктора выполняется с учетом потребностей всех потребителей. Если в системе установлен бойлер косвенного нагрева или стиральная машина, то минимальное давление должно быть не ниже 1,5–2 бар. Для фильтров обратного осмоса рекомендуемое давление составляет 2,5–3,5 бара, так как мембрана обратного осмоса эффективно работает при определенном перепаде.
Типичные ошибки при настройке и эксплуатации редуктора
Самая распространенная ошибка — установка выходного давления выше допустимых норм. Некоторые пользователи ошибочно полагают, что высокий напор улучшает работу стиральной машины. На самом деле большинство бытовой техники оснащено собственными клапанами, ограничивающими напор, а избыточное давление ведет к ускоренному износу и прорыву шлангов.
Другой типичный просчет — настройка редуктора при закрытых кранах, без учета гидравлического сопротивления системы. В этом случае давление на манометре будет отображать статическое значение без учета расхода. После открытия крана напор резко упадет, что создаст дискомфорт. Для точной регулировки всегда требуется проверка в динамике при работающем смесителе.
Нельзя забывать про установку обратного клапана после редуктора в квартирах с общедомовыми стояками. Обратный клапан предотвращает обратный ток воды и защищает редуктор от обратного давления, которое может возникнуть при перепадах в сети. В частном доме с насосной станцией необходимо устанавливать редуктор после гидроаккумулятора, но перед разводкой к точкам потребления, иначе насос будет постоянно работать в нештатном режиме.
Обслуживание и контроль параметров редуктора
Редуктор давления — устройство, требующее периодического обслуживания. Штатные интервалы проверки — не реже одного раза в год. Сезонные изменения в центральном водоснабжении, перепады температуры и химический состав воды влияют на работу мембраны или поршня. Рекомендуется проводить визуальный осмотр корпуса на предмет коррозии и подтеканий, а также промывать фильтры, если они предусмотрены конструкцией.
Проверка точности настройки осуществляется сравнением показаний стационарного манометра редуктора с эталонным манометром, который временно подключается через кран Маевского или технологический штуцер. Расхождение показаний более 0,3 бара указывает на износ рабочего элемента или загрязнение. В таком случае чистка редуктора или замена уплотнений может восстановить работоспособность.
Со временем пружина редуктора теряет упругость, и выходное давление может плавно увеличиваться. Если при закрытых кранах давление на манометре растет без вмешательства пользователя, это тревожный симптом. Возможные причины: засорение седла клапана или повреждение мембраны. Игнорирование этих признаков ведет к полному отказу редуктора и аварийной ситуации в системе водоснабжения.
Особенности установки редуктора в разных системах
В квартире редуктор монтируется сразу после вводного вентиля и счетчика воды, но перед разводкой к сантехнике. Такое расположение защищает весь внутренний трубопровод. Для систем горячего водоснабжения используются термостойкие редукторы, рассчитанные на температуру до 80–90 °C. Устанавливать обычный редуктор холодной воды на горячую магистраль категорически запрещено — мембрана быстро деформируется.
В частном доме с насосной станцией и гидроаккумулятором схема монтажа зависит от типа насоса. Если используется погружной насос, редуктор ставится после обратного клапана и гидроаккумулятора. Для поверхностных насосных станций регулятор монтируется сразу после станции. В обоих случаях важно предусмотреть обводную линию (байпас) с запорным вентилем, чтобы можно было обслуживать редуктор без отключения всей системы.
В системах с несколькими этажами или большой протяженностью трубопроводов может потребоваться установка нескольких редукторов на разных этажах. Это связано с гидравлическим сопротивлением: на верхних этажах давление будет ниже, чем на нижних. Один общий редуктор на вводе не способен выровнять напор на всех уровнях без значительных потерь.
Профессиональные рекомендации по выбору параметров
Оптимальное давление для смесителей и душевых леек находится в диапазоне 2,5–3 бара. При более высоких значениях растет расход воды и повышается шум при работе кранов. Для унитазов и биде достаточно 1,5–2 бар. Для гидромассажных ванн и систем джакузи требуется стабильное давление около 3–3,5 бар с минимальными колебаниями.
Точный подбор редуктора выполняется на основе гидравлического расчета. Упрощенная формула: рабочее давление на выходе редуктора не должно превышать 70–80 % от минимального давления в магистрали. Если в системе часто бывают перепады от 3 до 6 атм, редуктор настраивается не выше 2,5 атм, чтобы обеспечить стабильность при падении напора.
Не стоит забывать, что редуктор снижает давление не только за счет пружины, но и за счет дросселирования потока. При неправильной установке (например, слишком малый условный проход) редуктор станет дополнительным гидравлическим сопротивлением. Выбирать диаметр редуктора следует не меньше диаметра основного трубопровода, а лучше — на один типоразмер больше.
Заключение: рациональность установки регулятора давления
Редуктор давления воды — это экономически выгодное устройство. Его установка обходится в несколько раз дешевле, чем замена лопнувшего бойлера или ремонт затопления из-за прорыва шланга. Правильная настройка гарантирует комфортное давление во всех точках водоразбора, снижает затраты на воду и электроэнергию (нагрев воды при избыточном напоре происходит быстрее), а главное — продлевает срок службы сантехники и бытовой техники в два-три раза.
Профессиональный подход требует не только покупки качественного редуктора, но и точной регулировки с учетом реальных условий эксплуатации. Регулярное обслуживание и контроль параметров — необходимые условия долговечной и безаварийной работы всей системы водоснабжения. Даже простой редуктор с манометром, настроенный один раз при монтаже, способен обеспечить защиту на годы, если соблюдены все правила установки и настройки.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, нормативные значения и рекомендации по настройке редуктора давления, строго соответствующие данным из текста статьи. Данные систематизированы для наглядного сравнения характеристик в зависимости от типа системы водоснабжения и подключаемого оборудования.
| Параметр / Характеристика | Значение / Диапазон | Примечание / Источник из текста |
|---|---|---|
| Стандартное давление в квартирах МКД (диапазон) | 3–6 атмосфер | Текст: «Стандартное давление в квартирах многоквартирных домов может варьироваться в диапазоне от 3 до 6 атмосфер» |
| Максимальное давление в часы минимального водоразбора | 8–10 бар | Текст: «…в часы минимального водоразбора подниматься до 8–10 бар» |
| Рабочий предел для современной сантехники (макс.) | 4–5 бар | Текст: «Для современной сантехники рабочий предел обычно не превышает 4–5 бар» |
| Норматив давления на вводе в квартиру (СНиП 2.04.01-85) | Не более 4,5 атмосферы | Текст: «…согласно строительным нормам и правилам (СНиП 2.04.01-85), давление в системе холодного водоснабжения на вводе в квартиру не должно превышать 4,5 атмосферы» |
| Порог давления для обязательной установки редуктора (холодная вода) | Более 4,5 атм | Текст: «Если стрелка манометра показывает более 4,5 атм при холодной воде… редуктор необходим» |
| Порог давления для обязательной установки редуктора (горячая вода) | Более 3,5 атм | Текст: «Если стрелка манометра показывает… более 3,5 атм для горячей, редуктор необходим» |
| Рабочее давление в частных домах с автономным водоснабжением | 1,5–3 бар | Текст: «Насосная станция создает давление в системе в пределах 1,5–3 бар» |
| Расход бытовых регуляторов | 0,5–3 кубометра воды в час | Текст: «Бытовые регуляторы рассчитаны на расход от 0,5 до 3 кубометров воды в час» |
| Диаметр резьбовых соединений (для квартир) | 1/2 дюйма или 3/4 дюйма | Текст: «…вход и выход должны соответствовать диаметру труб (чаще всего 1/2 дюйма или 3/4 дюйма для квартир)» |
| Изменение давления за один полный оборот регулировочного винта | 0,5–0,7 бара | Текст: «Один полный оборот винта в среднем изменяет давление на 0,5–0,7 бара» |
| Рекомендуемое давление для квартиры | 2,5–3,5 атмосферы | Текст: «Рекомендуемое значение для квартиры составляет 2,5–3,5 атмосферы» |
| Оптимальное давление для частного дома | 1,5–2,5 бара | Текст: «Для частного дома оптимально 1,5–2,5 бара, если не используются приборы, требующие высокого напора» |
| Допустимое падение давления при открытии одного крана (динамика) | Не более 0,5–1 бара | Текст: «Падение давления на выходе не должно превышать 0,5–1 бара» |
| Рекомендуемое давление для фильтров обратного осмоса | 2,5–3,5 бара | Текст: «Для фильтров обратного осмоса рекомендуемое давление составляет 2,5–3,5 бара» |
| Минимальное давление для бойлера/стиральной машины | Не ниже 1,5–2 бар | Текст: «…минимальное давление должно быть не ниже 1,5–2 бар» |
| Оптимальное давление для смесителей и душевых леек | 2,5–3 бара | Текст: «Оптимальное давление для смесителей и душевых леек находится в диапазоне 2,5–3 бара» |
| Давление для унитазов и биде | 1,5–2 бар | Текст: «Для унитазов и биде достаточно 1,5–2 бар» |
| Давление для гидромассажных ванн и джакузи | 3–3,5 бар | Текст: «Для гидромассажных ванн и систем джакузи требуется стабильное давление около 3–3,5 бар» |
| Формула подбора (рабочее давление на выходе) | Не более 70–80 % от минимального давления в магистрали | Текст: «рабочее давление на выходе редуктора не должно превышать 70–80 % от минимального давления в магистрали» |
| Рекомендуемый интервал проверки редуктора | Не реже одного раза в год | Текст: «Штатные интервалы проверки — не реже одного раза в год» |
| Критическое расхождение показаний манометра (износ/загрязнение) | Более 0,3 бара | Текст: «Расхождение показаний более 0,3 бара указывает на износ рабочего элемента или загрязнение» |
| Температура для редукторов горячего водоснабжения | До 80–90 °C | Текст: «Для систем горячего водоснабжения используются термостойкие редукторы, рассчитанные на температуру до 80–90 °C» |
Частые вопросы по теме (FAQ)
Зачем нужен редуктор давления воды в квартире или частном доме?
Редуктор (регулятор давления) выполняет функцию стабилизации потока и защиты внутреннего водопровода от аномально высокого давления и гидроударов. Основная задача — автоматически снижать входное давление (которое может достигать 8–10 бар в часы минимального водоразбора) до заданного уровня и поддерживать его неизменным. Это предотвращает преждевременный выход из строя сантехники (смесителей, прокладок, шлангов), бытовой техники (стиральных и посудомоечных машин, бойлеров, фильтров обратного осмоса), уменьшает шум и вибрацию в трубах, а также снижает риск протечек и прорывов. Согласно строительным нормам (СНиП 2.04.01-85), давление на вводе в квартиру не должно превышать 4,5 атмосферы.
Какое давление должно быть выставлено на редукторе для квартиры и для частного дома?
Рекомендуемое значение для квартиры составляет 2,5–3,5 атмосферы. Для частного дома с автономным водоснабжением оптимально 1,5–2,5 бара, если не используются приборы, требующие более высокого напора. При наличии бойлера косвенного нагрева или стиральной машины минимальное давление должно быть не ниже 1,5–2 бар. Для фильтров обратного осмоса рекомендуемое давление — 2,5–3,5 бара. Важно помнить: избыточное давление (выше 4–5 бар) ускоряет износ техники, а слишком низкое — создает дискомфорт.
Как правильно настроить редуктор давления воды своими руками?
Настройка выполняется после монтажа с использованием манометра. Сначала перекройте вентиль на стояке и откройте все краны для выпуска воздуха. Затем, используя насос, поднимите давление в системе до рабочего значения магистрали (обычно 4–6 атм) и плавно откройте входной вентиль редуктора. Снимите защитную крышку с регулировочного винта. Вращайте винт по часовой стрелке для увеличения давления, против — для уменьшения (один полный оборот меняет давление на 0,5–0,7 бара). Выставьте целевое давление (2,5–3,5 атм для квартиры) и закройте краны. Если через 10–15 минут давление стабильно и нет утечек, настройка верна. Проверьте работу в динамике: при открытом кране падение давления не должно превышать 0,5–1 бара. Если напор падает сильнее, увеличьте выходное давление на 0,2–0,3 бара.
Что будет, если не установить редуктор воды в системе водоснабжения?
Без редуктора перепады давления могут достигать значений, способных разрушить уплотнительные мембраны и прокладки сантехники. Современная сантехника рассчитана на рабочий предел не более 4–5 бар, в то время как в магистрали давление может подниматься до 6–8 бар и выше. Это ведет к ускоренному износу и прорыву шлангов стиральных и посудомоечных машин, поломке бойлеров, проточных водонагревателей и фильтров. Для металлопластиковых и полипропиленовых труб постоянная работа на пределе прочности сокращает заявленный срок эксплуатации в два-три раза. Отсутствие регулятора особенно опасно при гидроударах, которые могут вызвать аварийные протечки и затопление.
Какие типичные ошибки допускают при настройке и эксплуатации редуктора давления?
Самая распространенная ошибка — установка выходного давления выше допустимых норм (более 4–5 бар), что ускоряет износ техники и шлангов. Вторая ошибка — настройка редуктора при закрытых кранах, без учета гидравлического сопротивления: статическое давление на манометре будет отличаться от реального напора при открытом кране. Третья — пренебрежение установкой обратного клапана после редуктора в квартире, что может привести к обратному току воды и повреждению регулятора. Четвертая — установка редуктора холодной воды на горячую магистраль (обычные мембраны деформируются при температуре выше 80–90 °C). Пятая — игнорирование обслуживания: пружина со временем теряет упругость, а загрязнения забивают клапан, что требует ежегодной проверки и, при необходимости, чистки или замены уплотнений.
