Коаксиальный дымоход для газового котла: конструкция, принцип действия и нормативная база

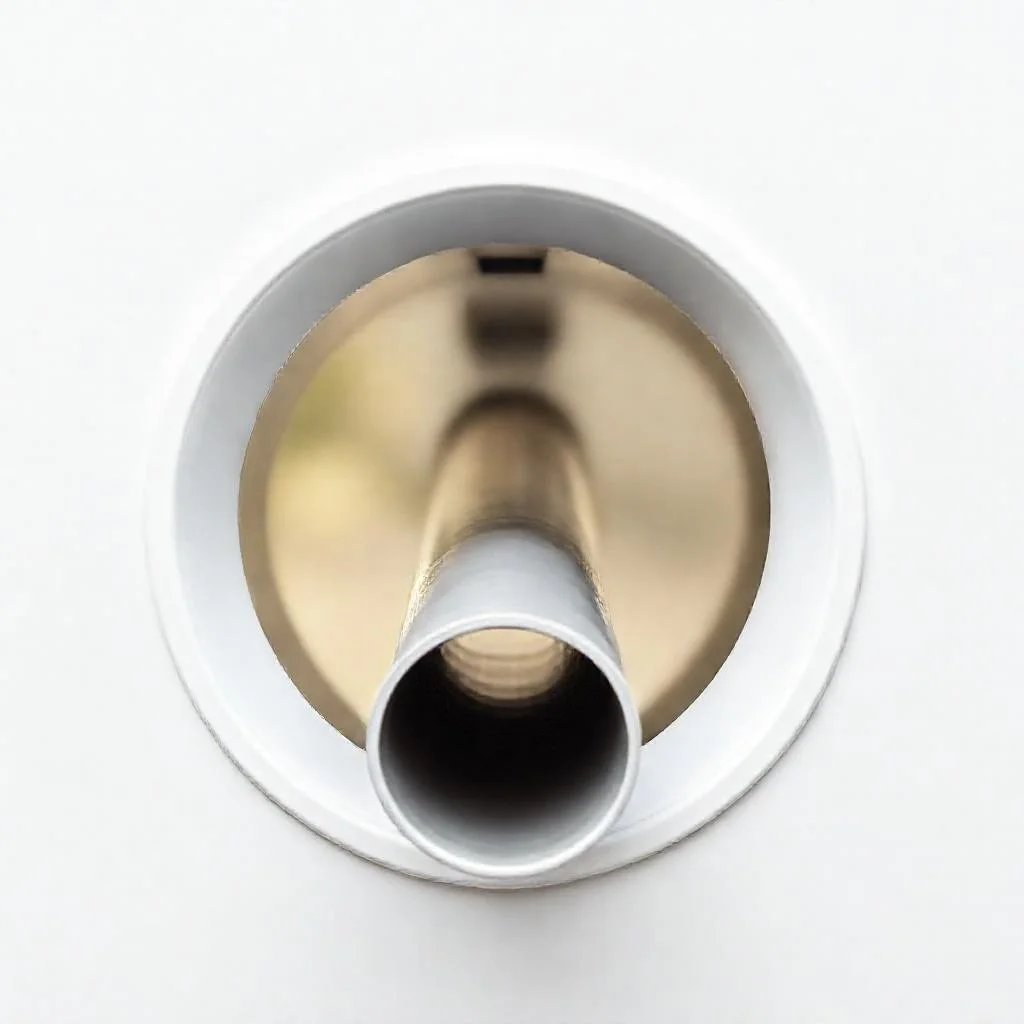

Коаксиальный дымоход представляет собой систему «труба в трубе». Внутренний канал служит для отвода продуктов сгорания наружу, а внешний — для забора свежего воздуха с улицы. Эта конструкция решает сразу несколько задач: принудительная подача кислорода повышает эффективность сжигания газа, а охлаждение наружной трубы внутренним потоком снижает требования к пожаробезопасности.
Принцип работы основан на естественной или принудительной тяге. Вентилятор турбированной горелки создает разрежение, засасывая воздух через кольцевой зазор между стенками. Одновременно отработанные газы выбрасываются через центральную трубу. Теплообмен между встречными потоками предотвращает образование конденсата в камере сгорания, но приводит к появлению влаги внутри самого дымохода.
Основные нормативные требования (СНиП и СП)
- Горизонтальный участок. При выводе через стену длина участка до узла прохода не должна превышать 3 метров. Для котлов с закрытой камерой сгорания допускается до 5 метров при условии использования принудительной тяги.
- Уклон. Горизонтальная часть монтируется с уклоном 2–3 градуса от котла в сторону улицы. Это необходимо для слива конденсата обратно в котел или в специальный сборник.
- Расстояние до воспламеняемых материалов. Коаксиальная труба, в отличие от стальной одностенной, нагревается меньше. Тем не менее, проход через стену требует гильзы с теплоизоляцией из негорючего материала толщиной не менее 50 мм.
- Минимальные отступы. От окон и дверей соседних зданий — не менее 1,5 метра. От уровня земли — не менее 0,5 метра. От газового счетчика — не менее 0,3 метра.
Все соединения должны быть герметизированы с помощью высокотемпературных силиконовых уплотнителей или резиновых манжет, устойчивых к перепадам температур от -50°C до +250°C. Использование обычной монтажной пены или герметиков на акриловой основе категорически запрещается.
Выбор диаметра и материала коаксиального дымохода
Стандартные размеры
Для большинства настенных газовых котлов мощностью до 30 кВт используется коаксиальная система 60/100 мм, где 60 мм — внутренний диаметр, а 100 мм — внешний. Для котлов мощностью от 30 до 50 кВт применяется размер 80/125 мм. Увеличение диаметра необходимо для снижения скорости потока и предотвращения срыва пламени при сильном ветре.
Материалы изготовления
На рынке представлены два основных типа: сталь с эмалевым покрытием и нержавеющая сталь. Эмалированные трубы дешевле, но менее устойчивы к агрессивному конденсату (pH 3–5). Нержавейка AISI 304 или 316L предпочтительнее для систем, работающих в режиме модуляции, когда температура дымовых газов опускается ниже точки росы (57°C для газа).
Важно, чтобы внутренняя труба имела гладкую поверхность без заусенцев и наплывов сварного шва. Любая шероховатость провоцирует забивание сажей и ухудшает тягу. Внешняя труба может быть оцинкованной, но с обязательным окрашиванием термостойкой краской для защиты от коррозии.
Подготовка проема в стене: расчет отверстия и материалы
Проем под коаксиальный дымоход должен быть строго круглым. Диаметр отверстия рассчитывается как внешний диаметр трубы плюс двойная толщина теплоизоляции. Для системы 60/100 мм с изоляцией 50 мм требуется отверстие 200–220 мм. Для системы 80/125 мм — 225–245 мм.
Стена может быть бетонной, кирпичной или газобетонной. Для деревянных стен требуется обязательная гильзовка стальной трубой толщиной стенки не менее 2 мм с заполнением пространства базальтовой ватой плотностью 120 кг/м³. Узел прохода должен быть выполнен таким образом, чтобы гильза выступала за плоскость стены на 15–20 мм с обеих сторон.
Использование пенопласта или минеральной ваты низкой плотности недопустимо, так как она со временем спрессовывается и теряет теплоизоляционные свойства. Базальтовая вата должна быть обернута фольгированным пароизоляционным слоем для защиты от уличной влаги.
Пошаговая инструкция: установка и вывод через стену
Этап 1: Разметка и сверление
Центр отверстия должен располагаться строго по оси дымоотводящего патрубка котла. Высота от пола до нижней кромки отверстия — не менее 1,5 метра для предотвращения задувания снегом. Сверление бетонных и кирпичных стен выполняется алмазной коронкой без перфорации, чтобы избежать образования трещин.
Горизонтальный участок трубы прокладывается с уклоном 2–3 градуса в сторону улицы. Это принципиально важно: если уклон сделать в сторону котла, конденсат будет стекать внутрь горелки, что приведет к ее коррозии и выходу из строя теплообменника.
Этап 2: Монтаж переходника и первого сегмента
На патрубок котла устанавливается адаптер, который поставляется в комплекте с большинством моделей. Если адаптер отсутствует, необходимо приобрести оригинальное колено 90° или 45° от производителя котла. Самодельные переходники из обычной стали недопустимы, так как они не обеспечивают герметичности и нарушают газодинамику.
Первый сегмент дымохода соединяется с адаптером с помощью обжимного хомута. Обязательно нанести термостойкий герметик (до 300°C) на стык внутренней трубы. Внешняя труба фиксируется герметиком с более низким температурным диапазоном (до 200°C).
Этап 3: Проход через стену
Через подготовленное отверстие просовывается заранее собранный узел, состоящий из трубы, теплоизоляции и гильзы. Если используется гильза без теплоизоляции, пространство между трубой и стеной заполняется базальтовой ватой. После фиксации трубы с обеих сторон устанавливаются декоративные розетки, закрывающие проем.
С внешней стороны на трубу надевается защитная решетка от птиц и ветра. Она не должна перекрывать более 30% сечения наружного воздухозаборного кольца. Плотная решетка создаст избыточное сопротивление и снизит приток воздуха к горелке.
Этап 4: Фиксация и термоизоляция уличной части
Наружный участок трубы должен выступать за стену минимум на 30 мм, но не более 0,5 метра без дополнительных креплений. Удлинять уличную часть сверх разумного предела не рекомендуется, так как в горизонтальном положении в ней будет накапливаться конденсат и создаваться обратная тяга при сильном ветре.
Если труба проходит через неотапливаемое помещение (например, гараж), ее необходимо теплоизолировать на всю длину. Используются цилиндры из вспененного каучука толщиной 20–30 мм с закрытой ячейкой. Обычная стекловата не подходит, так как впитывает влагу и теряет изоляционные свойства.
Ошибки при монтаже и их последствия
- Отсутствие уклона. Конденсат застаивается в трубе, замерзает зимой, вызывая разрыв стыков или перекрытие канала.
- Герметизация обычным герметиком. Под воздействием высокой температуры и кислотного конденсата герметик разрушается, появляются подсосы воздуха, ухудшается тяга.
- Установка без гильзы в деревянной стене. Наружная труба нагревается до 60–80°C, что при длительном контакте с деревом может вызвать обугливание и возгорание.
- Излишняя длина горизонтального участка. Превышение 3 метров для естественной тяги или 5 метров для турбированной грозит снижением эффективности дымоудаления и срабатыванием автоматики безопасности.
- Соединение труб без хомутов. Под действием вибрации от вентилятора трубы могут расстыковаться, что приведет к утечке угарного газа.
Каждая ошибка чревата не только поломкой дорогостоящего оборудования, но и прямой угрозой здоровью жильцов. Угарный газ не имеет запаха и цвета, поэтому нарушение герметичности дымохода незаметно до момента появления симптомов отравления.
Обслуживание и проверка коаксиального дымохода
Производители газового оборудования рекомендуют проводить диагностику дымохода не реже одного раза в год, перед началом отопительного сезона. Визуальный осмотр включает проверку целостности труб, состояния уплотнителей и хомутов. Особое внимание обращается на наличие конденсата на стыках: если он выступает, это указывает на нарушение температурного режима или недостаточный уклон.
Чистка коаксиального дымохода отличается от традиционной. Поскольку внутренний канал узкий (60 или 80 мм), механическая очистка жесткой щеткой может повредить эмаль. Рекомендуется использовать мягкие нейлоновые ерши или промывку водой под давлением. Зимой перед чисткой необходимо убедиться, что конденсат не замерз.
Тяга проверяется анемометром или простым методом: поднесите лист бумаги к воздухозаборному кольцу. При работающем котле он должен притягиваться к решетке, а не выдуваться наружу. Отклонение от нормы указывает на засор или подсос воздуха.
Совместимость с разными типами котлов
Коаксиальный дымоход подходит только для котлов с закрытой камерой сгорания (маркировка «C» на шильдике). Атмосферные модели, забирающие воздух из помещения, не могут быть подключены к такой системе без дополнительного вентилятора, что делает установку несертифицированной и опасной.
При подключении конденсационных котлов необходима особая осторожность. Температура дымовых газов в них редко превышает 50°C, что усиливает образование агрессивного конденсата. В этом случае обязательна установка нейтрализатора конденсата, если система не оборудована сливом в канализацию через специальный сифон.
Некоторые производители (Vaillant, Baxi, Viessmann) выпускают коаксиальные системы с защитой от захлестывания при сильном ветре. Такие трубы имеют удлиненный внутренний канал с прорезями, предотвращающими запирание пламени. Для регионов с частыми штормовыми ветрами выбор такой модели выглядит оправданным.
Целесообразность самостоятельного монтажа
Установка коаксиального дымохода не требует лицензии, если речь идет о частном домовладении. Однако юридическая ответственность за безопасность эксплуатации лежит на владельце. В многоквартирных домах вывод газового котла через стену на фасад здания часто требует согласования с газовой службой и архитектурным управлением.
Даже при наличии строительных навыков ошибки в расчете уклона или герметизации стыков могут быть незаметны до начала эксплуатации. Проверка тяги и замеров концентрации CO в помещении выполняется сервисным инженером с помощью газоанализатора. Рекомендуется хотя бы на этапе ввода в эксплуатацию пригласить специалиста для пусконаладочных работ.
Правильно смонтированный коаксиальный дымоход служит 10–15 лет без необходимости замены. Соблюдение нормативов, качественные материалы и регулярное обслуживание — три условия, гарантирующих безопасную и эффективную работу газового котла в любой климатической зоне.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, нормативные требования и технические характеристики коаксиального дымохода для газового котла, основанные исключительно на данных из представленной статьи. Сводка охватывает размеры систем, правила монтажа, отступы и требования к материалам.
| Параметр / Характеристика | Значение / Описание из текста |
|---|---|
| Диаметр системы (мощность котла до 30 кВт) | 60/100 мм (60 мм — внутренний, 100 мм — внешний) |
| Диаметр системы (мощность котла 30-50 кВт) | 80/125 мм (80 мм — внутренний, 125 мм — внешний) |
| Максимальная длина горизонтального участка (естественная тяга) | Не более 3 метров |
| Максимальная длина горизонтального участка (принудительная тяга) | До 5 метров |
| Уклон горизонтальной части | 2–3 градуса от котла в сторону улицы |
| Толщина теплоизоляции (негорючий материал) в гильзе при проходе через стену | Не менее 50 мм |
| Диаметр отверстия в стене для системы 60/100 мм (с изоляцией 50 мм) | 200–220 мм |
| Диаметр отверстия в стене для системы 80/125 мм (с изоляцией 50 мм) | 225–245 мм |
| Минимальное расстояние от окон и дверей соседних зданий | Не менее 1,5 метра |
| Минимальное расстояние от уровня земли | Не менее 0,5 метра |
| Минимальное расстояние от газового счетчика | Не менее 0,3 метра |
| Высота от пола до нижней кромки отверстия | Не менее 1,5 метра |
| Минимальное выступание наружного участка трубы за стену | Минимум на 30 мм |
| Максимальное выступание наружного участка трубы (без доп. креплений) | Не более 0,5 метра |
| Температура точки росы для газа | 57°C |
| Диапазон рабочих температур для уплотнителей/манжет | от -50°C до +250°C |
| Толщина стенки стальной гильзы (для деревянных стен) | Не менее 2 мм |
| Плотность базальтовой ваты (для заполнения гильзы) | 120 кг/м³ |
| Выступ гильзы за плоскость стены (с обеих сторон) | На 15–20 мм |
| Максимальное перекрытие сечения наружного воздухозаборного кольца решеткой | Не более 30% |
| Тип котлов для использования с коаксиальным дымоходом | Только с закрытой камерой сгорания (маркировка «C») |
| Рекомендуемая температура герметика для стыка внутренней трубы | До 300°C |
| Рекомендуемая температура герметика для стыка внешней трубы | До 200°C |
Частые вопросы по теме (FAQ)
Какой уклон должен быть у горизонтального участка коаксиального дымохода при выводе через стену?
Горизонтальная часть монтируется с уклоном 2–3 градуса от котла в сторону улицы. Это необходимо для слива конденсата обратно в котел или специальный сборник. Важно: если сделать уклон в сторону котла, конденсат будет стекать внутрь горелки, что приведет к ее коррозии и выходу из строя теплообменника.
Как рассчитать диаметр отверстия в стене для коаксиального дымохода 60/100 мм?
Диаметр проема рассчитывается как внешний диаметр трубы плюс двойная толщина теплоизоляции. Для системы 60/100 мм с толщиной теплоизоляции 50 мм требуется отверстие диаметром 200–220 мм. Для системы 80/125 мм — 225–245 мм.
Какая максимальная длина горизонтального участка дымохода при выводе через стену?
При выводе через стену длина горизонтального участка до узла прохода не должна превышать 3 метров. Для котлов с закрытой камерой сгорания с принудительной тягой допускается до 5 метров.
Какие материалы использовать для теплоизоляции проема в деревянной стене?
Для деревянных стен требуется обязательная гильзовка стальной трубой толщиной стенки не менее 2 мм с заполнением пространства базальтовой ватой плотностью 120 кг/м³. Использование пенопласта или минеральной ваты низкой плотности недопустимо. Базальтовая вата должна быть обернута фольгированным пароизоляционным слоем для защиты от уличной влаги.
Какие минимальные отступы от окон и газового счетчика нужно соблюдать?
Минимальное расстояние от окон и дверей соседних зданий — не менее 1,5 метра. От уровня земли — не менее 0,5 метра. От газового счетчика — не менее 0,3 метра.
