Армированный пояс в U-блоках: технология заливки и устройство несущего контура
Армированный пояс (армопояс) представляет собой монолитную железобетонную конструкцию, которая воспринимает и перераспределяет нагрузки от вышележащих этажей, крыши и стропильной системы на несущие стены. При строительстве из газобетона устройство железобетонного пояса является строго обязательным требованием. U-образные блоки (лотковые блоки) являются оптимальным решением для создания несъемной опалубки, так как исключают мостики холода, которые неизбежно возникают при использовании традиционной пенопластовой или деревянной опалубки. Соблюдение технологии заливки армопояса в U-блоки напрямую влияет на пространственную жесткость здания и предотвращает образование трещин в газобетонной кладке.
Назначение и необходимость устройства армопояса
Газобетон как материал обладает высокой прочностью на сжатие, но крайне чувствителен к растягивающим и изгибающим нагрузкам. Без армопояса точечные нагрузки от плит перекрытия или стропил могут привести к раскалыванию и проседанию блоков. Железобетонный пояс выполняет три ключевые функции:
Во-первых, он равномерно распределяет вертикальную нагрузку от перекрытий и кровли по всей несущей стене. Во-вторых, обвязывает коробку здания в единую жесткую пространственную конструкцию, что особенно важно в сейсмически активных регионах и при сложной планировке стен. В-третьих, пояс служит опорой для мауэрлата или плит перекрытия, обеспечивая надежную фиксацию анкерными болтами или шпильками.
Пренебрежение устройством армопояса приводит к тому, что стены из газобетона получают трещины в местах стыков перегородок и в зонах оконных проемов. При этом даже использование качественного газобетона высокой плотности (D500 и выше) не отменяет требования по установке пояса.
Выбор U-образных блоков и их характеристики
U-блоки изготавливаются из того же автоклавного газобетона, что и стеновые блоки, но имеют в сечении форму лотка с утолщенными стенками. Стандартные размеры U-блоков подбираются по ширине несущей стены. Для несущих стен толщиной 375 мм используются блоки шириной 375 мм, для стен 300 мм — блоки шириной 300 мм. Внутренняя полость составляет примерно 1/3 от общей ширины блока.
Геометрические параметры качественных U-блоков соответствуют классу допусков D1 или D2. Толщина стенок лотка варьируется от 50 мм до 70 мм в зависимости от производителя. Блоки оснащены пазогребневой системой замков, что позволяет стыковать их плотно без заполнения вертикальных швов раствором. Внутренний объем полости одного стандартного U-блока длиной 500 мм составляет около 10-12 литров — это следует учитывать при расчете количества бетонной смеси.
Подготовительные работы и расчет расхода материалов
Перед началом монтажа U-блоков необходимо убедиться, что поверхность стеновой кладки выровнена по горизонтали. Допустимое отклонение по уровню на 1 метр длины не должно превышать 2-3 мм. Если отклонения больше, необходимо выполнить выравнивание корректирующим слоем клеевого состава.
Расчет бетонной смеси выполняется исходя из объема внутренней полости пояса. Для наружных стен периметром 30 метров при высоте пояса 250 мм и стандартной толщине стенок U-блока объем бетона составит около 1,5-2,0 кубических метров. Арматурный каркас рассчитывается исходя из четырех продольных стержней (два нижних ряда и два верхних) диаметром 12 мм. Поперечное армирование (хомуты) устанавливаются с шагом 300-400 мм из арматуры диаметром 8 мм.
Рекомендуемое количество продольной арматуры на 1 метр длины пояса — 4 погонных метра стержней d12 мм (без учета нахлестов на стыковку). Нахлест арматуры должен составлять не менее 40 диаметров рабочей арматуры, то есть для d12 мм — не менее 480 мм.
Укладка U-блоков и подготовка опалубки
Монтаж U-блоков начинается с углов здания. Первый блок устанавливается на клеевой состав по уровню, после чего выставляется шнур-причалка. Последующие блоки укладываются вдоль шнура с обязательным смещением вертикальных швов относительно швов нижележащих рядов стеновой кладки. Величина смещения — не менее 100 мм.
Особое внимание уделяется участкам с дверными и оконными проемами. U-блоки должны быть уложены таким образом, чтобы пояс проходил непрерывно по всему периметру, включая зоны над проемами, где нагрузка от перекрытия максимальна. Если длина стены превышает длину стандартного блока, стыки выполняются в середине полости, а не на углах.
Торцевые заглушки U-блоков в углах здания необходимо подрезать с помощью ножовки или угловой пилы под углом 45 градусов или с использованием специальных пенополистирольных вставок, поставляемых производителями газобетона. Категорически запрещается заливать бетон в открытые торцы U-блоков без формирования замкнутого контура полости, так как это создаст мостик холода.
Армирование: правила вязки каркаса
Арматурный каркас для армопояса вяжется внутри установленных U-блоков. Продольная арматура размещается в два яруса: нижний ярус отступает от нижней стенки полости на 30-40 мм, верхний ярус — на 20-30 мм от верхнего края блока. Для обеспечения защитного слоя бетона используются пластиковые фиксаторы (звездочки) или подставки из обрезков арматуры.
Последовательность вязки:
- Укладка нижних продольных стержней на фиксаторы через каждые 50-60 см.
- Монтаж поперечных хомутов (прямоугольных замкнутых контуров) с шагом 300-400 мм.
- Фиксация верхних продольных стержней внутри хомутов.
- Соединение стержней вязальной проволокой диаметром 1,2-1,6 мм в каждой точке пересечения.
В местах стыковки продольной арматуры выполняются нахлесты длиной 500 мм (для d12 мм). Смещение нахлестов в разных уровнях каркаса должно быть не менее 1 метра. В углах здания арматура гнется с радиусом не менее 12 диаметров (144 мм для d12 мм), прямые углы без загибов недопустимы. Каждый изгиб должен быть выполнен в одной плоскости, без перегибов арматуры на 90 градусов с острым углом.
Приготовление бетонной смеси: класс и подвижность
Для заливки армопояса в U-блоки используется тяжелый бетон класса не ниже B15 (марка М200). Оптимальный класс — B20 (М250). Прочность на сжатие после набора 28 суток должна составлять не менее 15-20 МПа. Бетон должен обладать мелкой фракцией заполнителя (щебень 5-20 мм), чтобы заполнить все пространство между арматурными стержнями и внутренними стенками блока.
При самостоятельном приготовлении смеси соблюдаются следующие пропорции на 1 кубический метр:
- Цемент М400 — 330-350 кг.
- Песок (речной мытый или карьерный, сеяный) — 650-700 кг.
- Щебень гранитный или гравийный фракции 5-20 мм — 1050-1100 кг.
- Вода — 170-190 литров (водоцементное отношение не выше 0,6).
Ключевой параметр — подвижность бетонной смеси. Она должна соответствовать марке П3-П4 (осадка конуса 10-16 см). Слишком жесткая смесь (П1-П2) не сможет проникнуть между стержнями арматуры, что приведет к образованию раковин и пустот. Избыточно жидкая смесь (П5) расслоится при укладке, вода поднимется вверх, а заполнитель осядет на дно, снизив прочность пояса.
Добавление пластификаторов (например, С-3) в дозировке 0,5-0,8% от массы цемента позволяет повысить подвижность без увеличения количества воды. Альтернатива — использование готового товарного бетона от производителя с гарантированным классом прочности.
Технология заливки и уплотнения бетона

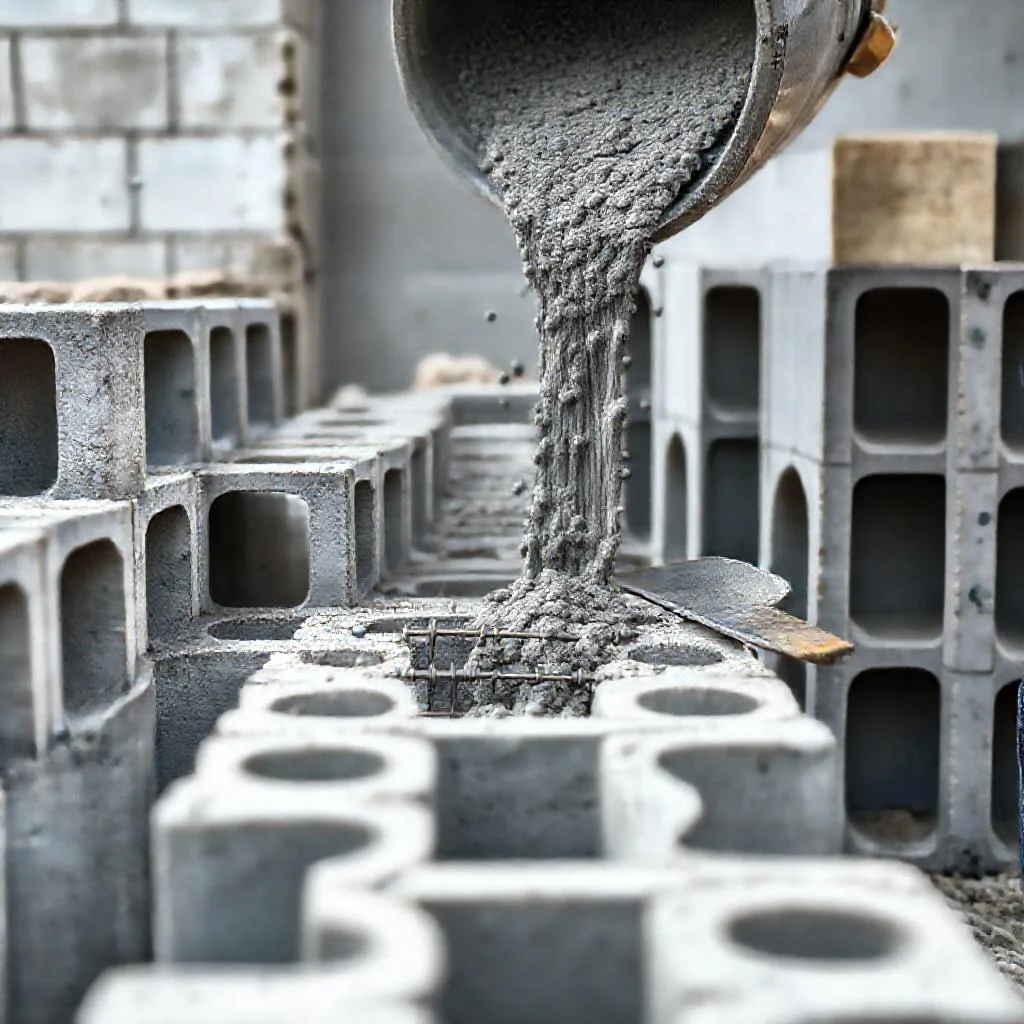

Заливка выполняется после полной сборки арматурного каркаса и проверки горизонтального уровня U-блоков. За один технологический цикл заливается непрерывный участок пояса высотой не более 1,5 метров. При заливке пояса по всему периметру здания обязательно устраиваются деформационные швы (временные разрывы заливки) в зонах, где нагрузка минимальна — обычно по середине пролетов стен.
Сам процесс заливки:
Бетонная смесь подается в полость U-блока порционно. Каждый участок длиной 40-50 см заполняется на высоту 15-20 см с последующим уплотнением. Для уплотнения используются глубинные вибраторы с гибким валом диаметром 25-38 мм или виброрейки. Вибратор погружается вертикально на всю глубину слоя с шагом 30-40 см.
Правильное вибрирование определить легко: на поверхности бетона перестают появляться крупные пузыри воздуха, смесь оседает на 2-3 см относительно первоначального уровня. Перевибрирование недопустимо — оно приводит к расслоению смеси и оседанию крупного заполнителя вниз, а цементного молочка — вверх.
После вибрирования поверхность бетона выравнивается кельмой или правилом. Категорически запрещается добавлять воду в уже залитый пояс — это снижает прочность на 30-50% и приводит к трещинообразованию при усадке.
Зимнее бетонирование: меры предосторожности
Заливка армопояса при отрицательных температурах требует применения специальных мер. Бетонная смесь должна иметь температуру не ниже +10°C на момент укладки. Используется подогрев воды и заполнителей (запрещается греть цемент паром или открытым пламенем). В смесь вводятся противоморозные добавки (ПМД) на основе нитрита натрия или поташа в дозировке 2-5% от массы цемента.
После заливки армопояс укрывается теплоизоляционным материалом (пенополистирол толщиной 50 мм, минераловатные маты 100 мм) и полиэтиленовой пленкой. Электропрогрев бетона с помощью греющих проводов ПНСВ (провод нихромовый с алюминиевой оболочкой) — наиболее эффективный метод при температурах ниже -10°C. Напряжение подается через понижающий трансформатор, температура бетона в зоне прогрева контролируется термопарами и не должна превышать +40°C.
Уход за бетоном: набор прочности и снятие опалубки
После заливки армопоясу требуется правильный уход для набора проектной прочности. В летний период при температуре +20°C бетон набирает 70% прочности через 7-10 суток. В первые три дня поверхность необходимо увлажнять 2-3 раза в сутки и укрывать пленкой для предотвращения испарения воды. Если этого не делать, из-за жаркой погоды поверхностный слой бетона пересыхает и трескается, что снижает несущую способность пояса.
Снимать U-блоки (в данном случае опалубку не снимают, так как блоки остаются частью конструкции) не требуется, так как они выполняют функцию несъемной опалубки и одновременно утеплителя. Однако если использовалась деревянная или пенополистирольная опалубка выше U-блоков, ее демонтируют через 3-5 суток, когда бетон наберет 50% прочности.
Нагружать армопояс (укладывать плиты перекрытия, монтировать мауэрлат) допускается не ранее чем через 14 суток при температуре +20°C и влажности 60-70%. При более низких температурах сроки увеличиваются: при +10°C набор 70% прочности занимает около 20-25 суток.
Типичные ошибки при устройстве армопояса в U-блоках
Даже опытные строители допускают ряд технологических нарушений, которые снижают эффективность армированного пояса.
Первая ошибка — несоответствие класса бетона проектному. Использование низкомарочного бетона (М100-М150) создает риск хрупкого разрушения пояса под нагрузкой. Армопояс должен быть выполнен из бетона класса B15 или выше.
Вторая ошибка — недостаточная фиксация арматуры. Если стержни смещены к стенке U-блока, защитный слой бетона уменьшается, что приводит к коррозии арматуры. Продольные стержни должны располагаться строго по центру полости с отступом от стенок не менее 25-30 мм.
Третья ошибка — игнорирование смещения вертикальных швов между U-блоками. Если не смещать швы относительно швов стеновой кладки, образуется сквозная щель, что снижает теплотехнические характеристики стены и создает зону локального промерзания.
Четвертая ошибка — быстрая заливка без уплотнения. Воздушные полости внутри пояса снижают его несущую способность в 2-3 раза. Визуальный контроль уровня бетона после вибрирования обязателен: он должен опуститься на 2-3 см от первоначального уровня.
Пятая ошибка — заливка в один слой без виброуплотнения при смене бетона. Каждая новая порция бетона должна вибрироваться до момента появления цементного молока на поверхности.
Контроль качества готового армопояса
После завершения набора прочности (28 суток при нормальных условиях) выполняется визуальный и инструментальный контроль. Допустимые отклонения армопояса по горизонтали — не более 5 мм на 1 метр длины. Отсутствие трещин на поверхности бетона проверяется визуально и простукиванием молотком: звонкий звук указывает на плотную структуру, глухой — на наличие раковин или пустот.
Для проверки прочности бетона в сложных случаях выполняется испытание кернов (высверленных образцов) на сжатие или неразрушающий контроль ультразвуковым методом. Прочность бетона на сжатие должна соответствовать проектному классу — для B20 это 20 МПа (с допуском 4% по стандартам).
Правильно выполненный армопояс в U-блоках из газобетона становится единой монолитной конструкцией, объединяющей фундамент и все этажи. Он гарантирует, что здание будет стабильно и безопасно эксплуатироваться в течение всего срока службы без образования трещин и деформаций стен. Соблюдение пошаговой технологии, начиная от выбора арматуры и заканчивая режимом ухода за бетоном, является обязательным условием качественного строительства.
Сводная таблица данных
В таблице ниже собраны и систематизированы ключевые технологические параметры, размеры, классы материалов и расчетные данные, которые строго соответствуют приведенной статье. Данные сгруппированы по этапам работ: от выбора U-блоков и арматуры до класса бетона и контроля качества готовой конструкции.
| Параметр / Этап | Значение / Диапазон | Дополнительные условия (из текста) |
|---|---|---|
| Ширина U-блоков (для несущих стен) | 375 мм (для стены 375 мм) / 300 мм (для стены 300 мм) | Внутренняя полость ≈ 1/3 от общей ширины блока |
| Толщина стенок лотка U-блока | 50–70 мм | Зависит от производителя |
| Внутренний объем полости (блок 500 мм) | 10–12 литров | Учитывать при расчете бетонной смеси |
| Допустимое отклонение по уровню кладки | 2–3 мм на 1 метр длины | Перед монтажом U-блоков выровнять поверхность |
| Объем бетона для наружных стен (периметр 30 м, высота пояса 250 мм) | 1,5–2,0 м³ | Для стандартной толщины стенок U-блока |
| Продольная арматура (количество стержней) | 4 стержня (2 нижних + 2 верхних) | Диаметр 12 мм |
| Расход продольной арматуры на 1 м длины пояса | 4 погонных метра d12 мм | Без учета нахлестов |
| Диаметр поперечной арматуры (хомуты) | 8 мм | Шаг 300–400 мм |
| Нахлест продольной арматуры d12 мм | Не менее 480 мм (40 диаметров) | В тексте также указано «500 мм для d12 мм» |
| Защитный слой бетона (нижний ярус арматуры) | 30–40 мм от нижней стенки полости | Использовать пластиковые фиксаторы |
| Защитный слой бетона (верхний ярус арматуры) | 20–30 мм от верхнего края блока | Фиксация внутри хомутов |
| Класс бетона (рекомендуемый) | B15 (М200) – B20 (М250) | Прочность на сжатие 15–20 МПа через 28 суток |
| Фракция щебня для бетона | 5–20 мм | Для заполнения пространства между арматурой |
| Пропорции для самостоятельного приготовления бетона (на 1 м³) | Цемент М400: 330–350 кг; Песок: 650–700 кг; Щебень (5-20): 1050–1100 кг; Вода: 170–190 л | Водоцементное отношение ≤ 0,6 |
| Подвижность бетонной смеси (марка) | П3–П4 (осадка конуса 10–16 см) | Пластификатор С-3: 0,5–0,8% от массы цемента |
| Шаг перестановки глубинного вибратора | 30–40 см | Диаметр вибратора 25–38 мм |
| Высота заливки за один цикл (непрерывный участок) | Не более 1,5 метров | Устройство деформационных швов в середине пролетов |
| Срок набора 70% прочности (при t +20°C) | 7–10 суток | Увлажнение в первые 3 дня 2-3 раза/сутки |
| Срок набора 70% прочности (при t +10°C) | 20–25 суток | — |
| Минимальное время до нагружения пояса (t +20°C) | 14 суток | Укладка плит перекрытия или монтаж мауэрлата |
| Допустимые отклонения по горизонтали (готовый пояс) | Не более 5 мм на 1 метр длины | Визуальный и инструментальный контроль |
| Минимальная температура бетона при зимней заливке | Не ниже +10°C на момент укладки | Использовать ПМД (2-5% от массы цемента) и прогрев |
Частые вопросы по теме (FAQ)
Какой класс бетона нужно использовать для заливки армопояса в U-блоки?
Для заливки армопояса используется тяжелый бетон класса не ниже B15 (марка М200). Оптимальным считается класс B20 (М250). Прочность на сжатие после 28 суток должна составлять не менее 15-20 МПа. Фракция щебня в бетоне должна быть 5-20 мм для качественного заполнения полости.
Как правильно выполнить армирование внутри U-блоков?
Арматурный каркас вяжется внутри установленных U-блоков. Используется четыре продольных стержня диаметром 12 мм (два нижних и два верхних). Нижний ярус отступает от дна полости на 30-40 мм, верхний — на 20-30 мм от верхнего края блока. Поперечные хомуты из арматуры 8 мм устанавливаются с шагом 300-400 мм. Нахлест продольной арматуры — не менее 480 мм (40 диаметров для d12).
Какой должна быть подвижность бетонной смеси, и как ее уплотнять?
Подвижность смеси должна соответствовать марке П3-П4 (осадка конуса 10-16 см). Заполнение ведется порционно: участки по 40-50 см заливаются на высоту 15-20 см с последующим уплотнением глубинным вибратором (диаметр 25-38 мм) с шагом 30-40 см. Правильное вибрирование определяется по прекращению выхода крупных пузырей воздуха и оседанию смеси на 2-3 см.
Как избежать типичных ошибок при заливке армопояса?
Основные ошибки: использование бетона ниже класса B15, смещение арматуры к стенкам U-блока (защитный слой должен быть не менее 25-30 мм), отсутствие смещения вертикальных швов между U-блоками относительно кладки, заливка без уплотнения (снижает прочность в 2-3 раза), а также добавление воды в уже залитый пояс (снижает прочность на 30-50%).
Через сколько дней после заливки можно нагружать армопояс плитами перекрытия?
При температуре +20°C и влажности 60-70% бетон набирает 70% прочности через 7-10 суток. Нагружать армопояс (укладывать плиты или монтировать мауэрлат) допускается не ранее чем через 14 суток при +20°C. При понижении температуры (+10°C) срок увеличивается до 20-25 суток для набора 70% прочности.
