Как правильно повесить телевизор на стену из гипсокартона: полное руководство
Монтаж телевизора на стену из гипсокартона — это техническая задача, которая требует понимания свойств материала и правил распределения нагрузки. Гипсокартон сам по себе не является несущей конструкцией. Его прочность достаточна для удержания легких картин или полок, но вес современного телевизора, особенно с кронштейном, требует принципиально иного подхода.
Ошибка на этом этапе приводит к разрушению листа, падению техники и травмам. Чтобы этого избежать, необходимо разобрать три ключевых вопроса: какой кронштейн выбрать, как усилить стену и какой крепеж использовать. Только сочетание правильных компонентов гарантирует безопасность.
Почему гипсокартон не держит телевизор. Физика процесса
Гипсокартонный лист (ГКЛ) состоит из гипсового сердечника, оклеенного картоном. Прочность на разрыв у такого материала минимальна. Если вкрутить саморез непосредственно в лист и подвесить нагрузку, картон порвется, а гипс начнет разрушаться под весом. Типовой саморез по гипсокартону («блошка») способен выдержать не более 5-8 кг статической нагрузки, и это без учета плеча рычага.
Телевизор создает не только статическую нагрузку. Кронштейн выносит экран от стены, что многократно увеличивает вырывающее усилие на верхние крепления. Чем больше вылет кронштейна, тем выше требования к несущей способности стены. Поэтому прямое крепление в ГКЛ без усиления допустимо только для устройств весом до 15 кг и при условии использования специальных дюбелей.
Основные способы крепления
Существует три принципиально разных метода монтажа. Выбор зависит от веса телевизора, типа кронштейна и доступа к пространству за стеной.
1. Крепление к несущему профилю каркаса
Самый надежный способ. За гипсокартоном находится металлический каркас из оцинкованных профилей CD (потолочный) или CW (стоечный). Если известна точная разметка профилей, крепеж вкручивается непосредственно в металл. В этом случае нагрузка передается на несущий каркас, а гипсокартон выполняет только декоративную роль. Металлический профиль толщиной 0,6 мм способен выдержать вес телевизора до 30-40 кг при правильном распределении нагрузки на 4 точки.
Недостаток метода: профили редко расположены с тем же шагом, что и крепежные отверстия кронштейна. Приходится либо сверлить стену в местах прохождения профиля, либо использовать монтажную плиту или деревянный брус, заложенный в каркас заранее.
2. Использование закладной конструкции
Этот метод применяется на этапе строительства или капитального ремонта. В каркас стены между профилями монтируется закладная деталь — лист толстой фанеры (от 18 мм) или ОСБ-плита. Она крепится к тем же профилям, а после обшивки листом ГКЛ оказывается непосредственно за гипсокартоном. Шляпки саморезов от закладной должны быть утоплены, чтобы не мешать прилеганию телевизора. Впоследствии телевизор крепится длинными шурупами прямо в фанеру через гипсокартон.
Такой подход полностью исключает риск продавливания листа. Допустимая нагрузка ограничивается только прочностью закладной и каркаса. Для тяжелых телевизоров дисплеями от 55 дюймов рекомендуется именно этот вариант.
3. Крепление на анкерные дюбели для гипсокартона (молли, бабочки, дрива)
Когда нет доступа к профилям и нет закладной, используются специальные дюбели-бабочки. Они проходят сквозь гипсокартон, раскрываются с обратной стороны листа, создавая широкую площадку упора. Внутренняя сторона пластикового или металлического корпуса прижимается к картону, распределяя нагрузку на большую площадь.
Металлический дюбель «Молли» (Molly bolt) считается самым надежным из этого класса. Он выдерживает до 20-25 кг статической нагрузки на одну точку при толщине гипсокартона 12,5 мм. Однако такие дюбели требуют точного сверления отверстия строго номинального диаметра. Ослабление отверстия или перекос при затяжке снижают несущую способность в два раза.
Выбор кронштейна: важные технические параметры
Кронштейн является связующим звеном между стеной и телевизором. Экономия на этом компоненте недопустима. Необходимо ориентироваться на три характеристики.
- Нагрузочная способность. Кронштейн должен иметь запас прочности минимум в 1,5 раза от веса телевизора. Если телевизор весит 12 кг, выбирается модель, рассчитанная на 20-25 кг.
- Тип кронштейна. Фиксированные (настенные) кронштейны создают минимальное плечо рычага и меньше всего нагружают гипсокартон. Наклонно-поворотные модели создают большую нагрузку на верхний ряд креплений, особенно при максимальном вылете. Для гипсокартона предпочтительны низкопрофильные кронштейны с вылетом не более 50-80 мм.
- VESA стандарт. Расстояние между отверстиями на задней панели телевизора должно совпадать с расстоянием между лапами кронштейна. Игнорирование стандарта приводит к необходимости использования переходных пластин, что добавляет лишний вес и увеличивает плечо рычага.
Пошаговая инструкция по монтажу
Приведенная ниже последовательность действий применима для случая, когда закладная отсутствует, а профиль внутри стены не найден. Используется крепление на металлические дюбели-бабочки.
Шаг 1. Определение расположения профилей
Перед сверлением необходимо убедиться, что место крепления не попадает на край профиля. Попадание сверла в металл приведет к срыву резьбы дюбеля. Используется магнитоискатель или неглубокое контрольное сверление тонким сверлом. Если за гипсокартоном пустота — можно работать дюбелями. Если чувствуется металл — отверстие смещается на 30-50 мм.
Шаг 2. Разметка и сверление отверстий

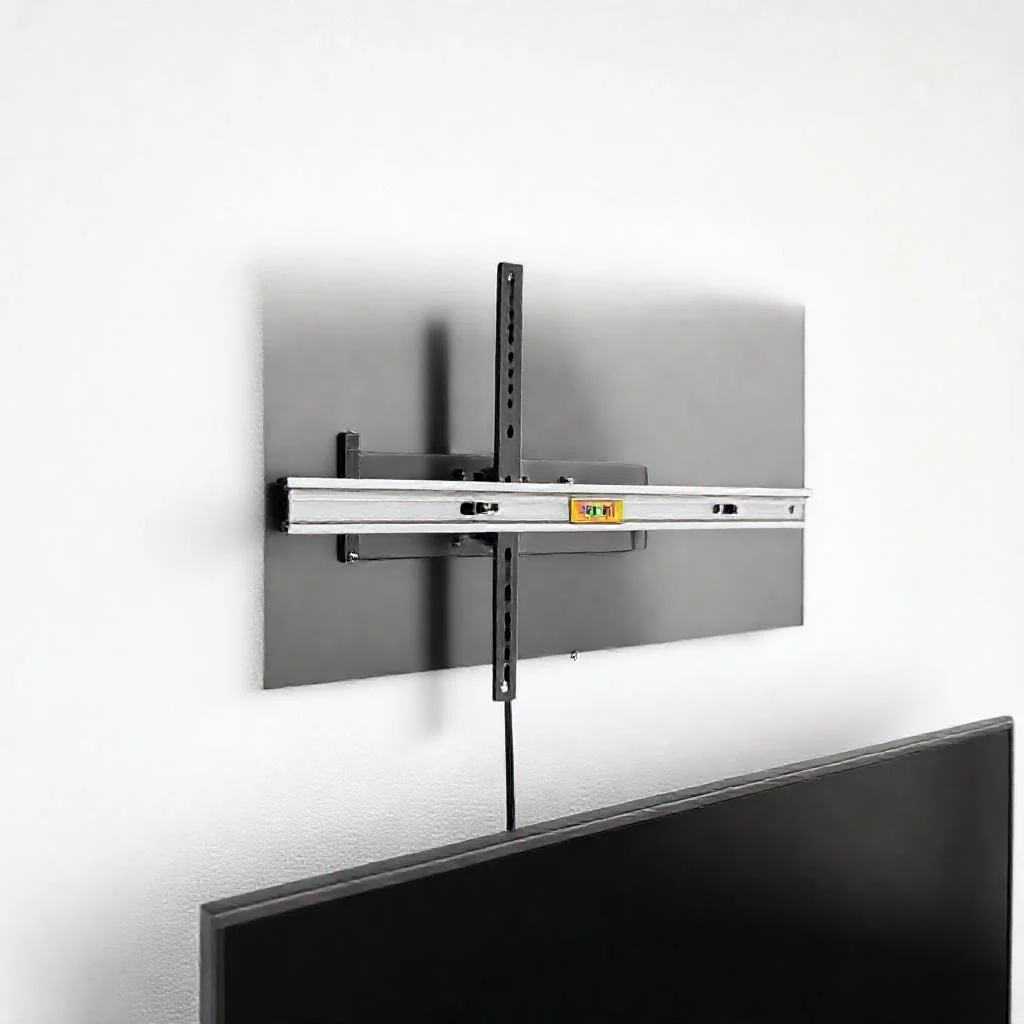

Кронштейн прикладывается к стене строго по уровню. Отмечаются все точки крепления. Важно соблюдать горизонталь, так как перекос вызовет неравномерное распределение нагрузки. Отверстия сверлятся сверлом, диаметр которого строго равен диаметру дюбеля в закрытом состоянии. Обычно это 8-10 мм. Сверление выполняется без нажима, на средних оборотах, чтобы не продавить гипсокартон.
Шаг 3. Установка дюбелей-бабочек
Дюбель сжимается пальцами и вводится в отверстие до щелчка. Затем аккуратно затягивается шуруповертом или отверткой. Металлические дюбели молли требуют особой аккуратности: при излишнем усилии лепестки могут деформироваться. Затяжка прекращается, когда лепестки с обратной стороны плотно прижмутся к листу. Перетяжка приведет к продавливанию картона.
Шаг 4. Фиксация кронштейна и навешивание телевизора
Стена кронштейна прикручивается к установленным дюбелям. Рекомендуется использовать динамометрическую отвертку для контроля усилия. После монтажа стены кронштейна на него навешивается сам телевизор. Затяжка крепежных винтов на лапах кронштейна выполняется без рывков, равномерно.
Расчет прочности. Математика безопасности
Для оценки надежности крепления используется простое правило: каждая точка крепления должна выдерживать вес всей конструкции деленный на количество точек, с учетом коэффициента запаса 2. Например, телевизор весом 15 кг и кронштейн весом 2 кг крепятся на 4 точки. Общий вес 17 кг. На каждую точку приходится 4,25 кг. С учетом рычага и динамической нагрузки (вибрация) требуется запас минимум 8-10 кг на точку. Следовательно, каждый выбранный дюбель-бабочка должен быть сертифицирован минимум на 10-12 кг.
Важно учитывать состояние гипсокартона. Старый, отсыревший или поврежденный лист теряет прочность на 30-50%. В таком случае стандартный дюбель может не сработать должным образом. Единственным безопасным вариантом будет поиск профиля внутри стены или демонтаж старого листа для установки закладной.
Типичные ошибки и как их избежать
- Использование пластиковых дюбелей для бетона. Такие дюбели не раскрываются за гипсокартоном. Они просто проходят навылет и не создают упора. Вырывающая нагрузка полностью ложится на хрупкий гипсовый сердечник.
- Перетяжка дюбеля. Излишнее усилие при закручивании сминает лепестки механизма. Фиксация становится ненадежной. Металлический молли может срезать картон с обратной стороны.
- Игнорирование уровня. Перекошенный кронштейн создает неравномерную нагрузку на верхние и нижние крепления. Через месяц эксплуатации верхние дюбели могут вырваться из листа.
- Крепление в шов. Стыки листов гипсокартона — самое слабое место. Шпаклевка не имеет несущей способности. Сверлить шов категорически запрещено.
- Выбор поворотного кронштейна для тяжелого телевизора. Тяжелый телевизор на длинном плече рычага многократно увеличивает нагрузку на верхние крепления. Для гипсокартонных стен оптимальны фиксированные кронштейны с минимальным зазором.
Альтернативные решения для тяжелых телевизоров
Если телевизор весит более 25 кг или имеет диагональ более 55 дюймов, монтаж только на дюбели в гипсокартон является небезопасным. В таких случаях необходимо либо вскрывать стену и ставить закладную, либо использовать сквозной монтаж с креплением к капитальной стене.
Сквозной монтаж подразумевает сверление гипсокартона насквозь и использование длинных анкерных болтов, которые фиксируются в основной стене (бетон, кирпич). Гипсокартон при этом выступает только в роли декоративной оболочки. Для этого сверлится гипсокартон, затем основная стена, и болт проходит через обе конструкции. Это надежно, но оставляет видимые головки болтов, которые затем маскируются кронштейном.
Другой вариант — установка проходных шпилек. Телевизор крепится на толстую фанерную панель, которая, в свою очередь, крепится к бетонной стене через гипсокартон длинными шпильками. Такой бутерброд распределяет нагрузку и исключает давления на лист.
Заключение и свод правил
Монтаж телевизора на гипсокартон — это инженерная задача, а не бытовой ремонт. Без понимания того, что находится за листом, и без расчета нагрузки, работа превращается в лотерею. Основное правило: нагрузка должна передаваться на каркас или основную стену, а не на гипсокартонный лист.
Краткие правила для безопасного монтажа:
- Всегда уточнять вес телевизора вместе с кронштейном.
- Использовать только металлические дюбели-бабочки или молли для крепления в пустой лист.
- Никогда не доверять пластиковым дюбелям без распора.
- При весе более 25 кг — обязателен сквозной монтаж к капитальной стене или мощная закладная.
- Проверять расположение электрических проводов и профилей перед сверлением.
- Не затягивать крепеж «намертво» — достаточно момента, когда лепестки раскрыты и плотно прилегают к тыльной стороне листа.
Соблюдение этих принципов позволяет размещать телевизоры любой диагонали на гипсокартонных стенах без риска разрушения отделки и травм. Ключ к успеху — отказ от иллюзии, что гипсокартон держит что-либо сам по себе, и переход к осознанному проектированию точки крепления.
Сводная таблица данных
Ниже представлены сводные данные по способам крепления, предельным нагрузкам, характеристикам крепежа и кронштейнов, а также расчету прочности крепления, которые строго соответствуют тексту статьи. Таблица наглядно демонстрирует зависимость выбора метода монтажа от веса техники, типа крепежа и условий эксплуатации.
| Параметр / Характеристика | Значение / Описание из текста | Примечание / Условие |
|---|---|---|
| Прочность самореза «блошка» в ГКЛ (статика) | Не более 5-8 кг | Без учета плеча рычага |
| Максимальный вес для прямого крепления в ГКЛ (без усиления) | До 15 кг | При условии использования специальных дюбелей |
| Нагрузка на металлический профиль (CD/CW) толщиной 0,6 мм | 30-40 кг | При распределении на 4 точки крепления |
| Толщина фанеры для закладной конструкции | От 18 мм | Для тяжелых телевизоров (от 55 дюймов) |
| Нагрузка на одну точку (металлический дюбель «Молли») | 20-25 кг статической нагрузки | При толщине ГКЛ 12,5 мм |
| Требование к запасу прочности кронштейна | Минимум в 1,5 раза от веса телевизора | Пример: ТВ 12 кг → кронштейн на 20-25 кг |
| Рекомендуемый вылет кронштейна для ГКЛ | Не более 50-80 мм | Низкопрофильные наклонно-поворотные модели |
| Диаметр сверления под дюбель-бабочку/молли | 8-10 мм | Строго равен диаметру дюбеля в закрытом состоянии |
| Потеря прочности старого/отсыревшего ГКЛ | 30-50% | Требуется поиск профиля или демонтаж листа |
| Предельный вес для безопасного монтажа только на дюбели в ГКЛ | Более 25 кг (или диагональ более 55 дюймов) | Обязателен сквозной монтаж к кап. стене или закладная |
| Пример расчета прочности (из текста) | ||
| Вес телевизора + кронштейн | 17 кг (15 кг + 2 кг) | Крепление на 4 точки |
| Нагрузка на одну точку (без запаса) | 4,25 кг | С учетом рычага и динамики требуется запас 8-10 кг на точку |
| Требование к сертификации дюбеля (с запасом) | Минимум 10-12 кг на точку | |
Частые вопросы по теме (FAQ)
Можно ли вешать телевизор прямо на гипсокартон без усиления?
Прямое крепление в гипсокартон без усиления допустимо только для устройств весом до 15 кг и исключительно при использовании специальных металлических дюбелей («Молли», «бабочка»). Гипсокартонный лист (ГКЛ) сам по себе не является несущей конструкцией, его прочность на разрыв минимальна. Типовой саморез по гипсокартону выдерживает не более 5-8 кг статической нагрузки без учета плеча рычага кронштейна. При весе техники более 25 кг или диагонали свыше 55 дюймов монтаж только на дюбели в гипсокартон является небезопасным и требует сквозного крепления к капитальной стене или мощной закладной.
Какие дюбели использовать для крепления телевизора к гипсокартону?
Наиболее надежным крепежом для пустого листа гипсокартона являются металлические анкерные дюбели «Молли» (Molly bolt). Они проходят сквозь ГКЛ и раскрываются с обратной стороны, создавая широкую площадку упора. Металлический дюбель «Молли» выдерживает до 20-25 кг статической нагрузки на одну точку при толщине гипсокартона 12,5 мм. Категорически запрещено использовать пластиковые дюбели для бетона — они не раскрываются за листом, не создают упора, и нагрузка полностью ложится на хрупкий гипсовый сердечник. Перед установкой необходимо строго соблюдать номинальный диаметр сверления (обычно 8-10 мм), так как ослабление отверстия снижает несущую способность в два раза.
Что делать, если телевизор весит больше 25 кг или имеет диагональ более 55 дюймов?
Для телевизоров весом более 25 кг или с диагональю свыше 55 дюймов необходимо применять сквозной монтаж к капитальной стене (бетон, кирпич) либо использовать мощную закладную конструкцию. Сквозной монтаж подразумевает сверление гипсокартона насквозь и фиксацию длинных анкерных болтов в основной стене. Альтернатива — установка проходных шпилек: телевизор крепится на толстую фанерную панель (от 18 мм), которая, в свою очередь, крепится к бетонной стене длинными шпильками. При весе более 25 кг монтаж только на дюбели в гипсокартон является небезопасным.
Какой тип кронштейна выбрать для гипсокартонной стены?
Для гипсокартонных стен оптимальны фиксированные (настенные) кронштейны или низкопрофильные модели с вылетом не более 50-80 мм, так как они создают минимальное плечо рычага и меньше всего нагружают лист. Наклонно-поворотные кронштейны при максимальном вылете многократно увеличивают вырывающее усилие на верхние крепления, что критично для ГКЛ. Кронштейн должен иметь запас прочности минимум в 1,5 раза от веса телевизора: если телевизор весит 12 кг, выбирается модель, рассчитанная на 20-25 кг. Тяжелый телевизор на длинном плече рычага для гипсокартонных стен не рекомендуется.
Почему нельзя сверлить стык листов гипсокартона и перетягивать дюбели?
Стыки листов гипсокартона (швы) являются самым слабым местом — шпаклевка не имеет несущей способности, поэтому сверлить шов категорически запрещено. Перетяжка дюбеля, особенно металлического «Молли», также опасна: излишнее усилие сминает лепестки механизма, фиксация становится ненадежной, а в случае «Молли» может произойти срез картона с обратной стороны листа. Затяжку необходимо прекращать, когда лепестки с обратной стороны плотно прижмутся к листу. Перетяжка приводит к продавливанию картона и потере несущей способности крепления.
