Фановая труба для канализации в частном доме: назначение и правила вывода на крышу
Многие владельцы частных домов, проектируя автономную канализацию, недооценивают значение вентиляционного стояка. Без этого элемента система работает некорректно, что приводит к дискомфорту и нарушению санитарных норм. Фановая труба — это не прихоть, а обязательный компонент любой грамотно спроектированной канализации.
Данный элемент представляет собой продолжение внутреннего канализационного стояка. Он выводится через кровлю на улицу. Основная задача трубы — соединить внутреннюю полость канализации с атмосферой. Это обеспечивает выравнивание давления в системе при сливе больших объемов воды.
Без фанового стояка в момент спуска воды из унитаза или ванны создается разрежение. Оно срывает гидрозатворы в сифонах раковин и других сантехнических приборов. В результате неприятные запахи из канализации беспрепятственно проникают в жилые помещения.
Зачем нужна фановая труба в частном доме
Основная функция фанового стояка — вентиляция канализационной системы. Она обеспечивает три критически важных процесса: стабилизацию давления, отвод газов и поддержание работоспособности сифонов.
В системе канализации постоянно скапливаются газы. Основной объем приходится на метан и сероводород. Эти соединения не только имеют неприятный запах, но и опасны для здоровья. Фановая труба отводит их наружу в атмосферу, исключая накопление внутри дома.
Стабилизация давления происходит за счет сообщения трубопровода с внешней средой. Когда по стояку проходит большой объем сточной жидкости, он перекрывает просвет трубы. В верхней части образуется область пониженного давления. Фановая труба подает туда воздух с улицы. Это предотвращает образование вакуума и сохраняет гидрозатворы в сифонах.
Гидрозатвор — это водяная пробка. Она находится в изгибе трубы под раковиной или ванной. Без вентиляции эта пробка разрушается. Пропадает барьер между жилым помещением и сточной магистралью. Запахи проникают в комнату мгновенно.
Когда фановая труба обязательна
Нормативные документы, в частности СНиП 2.04.01-85, четко регламентируют условия, при которых вентиляционный стояк необходим. Пренебрежение этими правилами ведет к нарушению строительных норм и делает эксплуатацию дома небезопасной.
Установка фановой трубы обязательна в следующих случаях:
- Дом имеет два этажа или более, при условии размещения сантехнических приборов на каждом этаже.
- Диаметр стояка составляет менее 110 миллиметров. Тонкие трубы быстрее перекрываются потоком жидкости.
- В доме установлен септик или выгребная яма закрытого типа. Герметичные накопители не позволяют газам выходить через приемную камеру.
- Одновременный сброс воды из нескольких приборов превышает пропускную способность стояка. Это характерно для больших домов с несколькими санузлами.
- Канализация подключена к локальным очистным сооружениям с принудительной аэрацией. Такие системы активно выделяют газ.
Устройство и диаметр фановой трубы
Конструкция фанового стояка проста. Это вертикальный участок трубы, который начинается от верхней точки сборной магистрали канализации. Он проходит через перекрытия и кровлю, заканчиваясь над крышей.
Материал изготовления чаще всего совпадает с материалом самой канализации. Для внутренних систем используют полипропилен или ПВХ. Чугун применяется реже из-за большого веса и сложности монтажа.
Диаметр фановой трубы строго регламентирован. Он не может быть меньше диаметра самого широкого стояка в системе. В подавляющем большинстве частных домов унитаз подключается к трубе 110 миллиметров. Соответственно, фановая труба должна иметь такое же сечение. Использование трубы меньшего диаметра, например 50 миллиметров, категорически запрещено. Сужение создает аэродинамическое сопротивление и сводит на нет эффективность вентиляции.

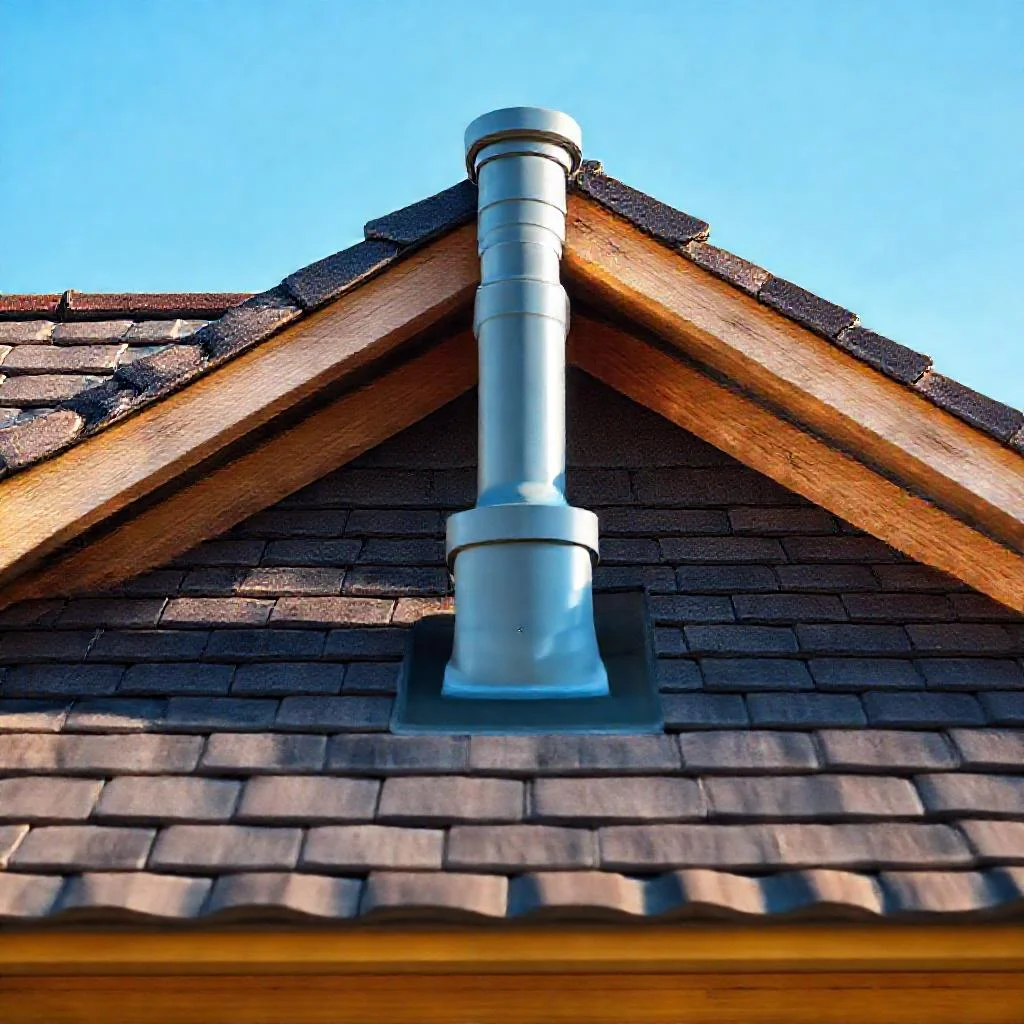

Правила вывода фановой трубы на крышу
Вывод вентиляционного стояка на кровлю — самый ответственный этап монтажа. Ошибки здесь приводят к ухудшению тяги, замерзанию трубы зимой или попаданию осадков в систему. Существуют четкие правила, зафиксированные в строительных нормах.
Высота вывода фановой трубы над кровлей зависит от типа крыши:
- Для плоской неэксплуатируемой кровли минимальная высота составляет 300 миллиметров от поверхности.
- Для скатной крыши труба должна возвышаться над коньком не менее чем на 500 миллиметров. Если труба выведена на удалении от конька, высота рассчитывается иначе.
- Расстояние до окна или балкона по горизонтали должно составлять минимум 4 метра. Это исключает попадание запахов в помещения при проветривании.
Крайне важно расположение вывода относительно конька. Если труба установлена на расстоянии до 1,5 метров от конька по горизонтали, ее верхняя точка должна быть выше конька. При расстоянии от 1,5 до 3 метров допускается расположение вровень с коньком. При удалении более 3 метров высота трубы рассчитывается с учетом угла наклона ската.
Запрещено выводить фановую трубу под свес крыши. В этом месте не обеспечивается нормальная циркуляция воздуха. Зимой здесь образуются наледи, а летом вентиляция практически не работает. Запрещен также вывод в чердачное помещение. Испарения и газы будут накапливаться под кровлей, вызывая коррозию деревянных конструкций и создавая угрозу отравления.
Защита оголовка и дефлектор
Верхняя часть фановой трубы должна быть защищена от мусора, листвы и птиц. Использование заглушек или колпаков требует осторожности. Сплошной колпак уменьшает тягу, а в морозы на нем образуется иней, полностью перекрывающий выход.
Оптимальный вариант — установка специального дефлектора. Это насадка аэродинамической формы. Она усиливает тягу за счет энергии ветра и защищает от осадков. Конструкция дефлектора позволяет свободно проходить газам, но препятствует попаданию крупного мусора внутрь.
Существуют дефлекторы с сеткой. Такая сетка должна иметь ячейку не менее 5 миллиметров. Мелкая сетка быстро забивается инеем зимой. В регионах с суровыми зимами рекомендуется устанавливать дефлекторы с подогревом или вовсе не использовать никаких насадок, кроме гигиенического грибка.
Теплоизоляция и защита от конденсата
Фановая труба, проходящая через неотапливаемый чердак, нуждается в утеплении. Разница температур внутри трубы и на улице приводит к выпадению конденсата. Влага стекает по стенкам вниз, попадает на соединения и может вызвать протечки.
Утеплитель для вентиляционного стояка должен быть паронепроницаемым и негорючим. Лучший материал — вспененный каучук или минеральная вата с фольгированным слоем. Толщина утеплителя рассчитывается по климатической зоне. Для средней полосы России достаточно 50-70 миллиметров.
Труба на улице утепляется по всей длине, включая участок над кровлей. Особенно важно изолировать место прохода через кровельный пирог. Здесь скапливается максимальное количество конденсата. Гидроизоляция прохода выполняется с помощью специальных проходок или манжет.
Типичные ошибки при монтаже
На практике владельцы домов часто допускают ошибки, которые сводят на нет работу фановой трубы. Самая распространенная — вывод трубы малого диаметра. Установка стояка 50 миллиметров вместо 110 миллиметров делает вентиляцию бесполезной.
Вторая распространенная ошибка — объединение фановой трубы с дымоходом печи или вентиляцией кухни. Это категорически запрещено. Канализационные газы и дым могут смешиваться, что создает взрывоопасную ситуацию. Кроме того, разные системы имеют разный режим работы и давление.
Третья ошибка — установка обратного клапана на фановую трубу. Обратный клапан предназначен для предотвращения обратного тока воды, но не воздуха. Установка клапана на вентиляции блокирует приток воздуха. Создается эффект закупоренной системы, и срыв гидрозатворов происходит при каждом спуске воды.
Монтаж трубы строго вертикально — обязательное условие. Любые наклоны и повороты ухудшают проходимость воздуха. Допускается один отвод под углом 45 градусов при необходимости обхода препятствия. Горизонтальные участки фановой трубы недопустимы.
Можно ли обойтись без фановой трубы
Теоретически в одноэтажном доме с одним санузлом и унитазом можно не ставить фановый стояк. Но это рискованное решение. Отсутствие вентиляции ощущается не сразу. Проблемы проявляются при засорах, перепадах температур или при подключении новой техники.
Существует альтернатива — вакуумный клапан (аэратор). Он устанавливается на стояк внутри дома и открывается при разрежении, впуская воздух в систему. При нормальном давлении клапан закрыт, что предотвращает выход газа.
Вакуумный клапан не является полноценной заменой фановой трубы. Он решает только одну проблему — срыв гидрозатворов. Клапан не удаляет газ из системы. Он не работает при засорах и часто выходит из строя из-за загрязнения механизма. Использование клапана допускается только для одноэтажных домов и как дополнение к основному стояку.
Расчет высоты и проверка тяги
Стандартов по высоте фановой трубы достаточно для большинства проектов. Проверить эффективность системы можно простым способом. После полного монтажа и подключения всей сантехники необходимо спустить воду из ванны или бассейна. Если сифоны не булькают, а запах в комнате отсутствует — система работает правильно.
Лучший способ проверки — замер давления на верхнем этаже. При спуске воды давление не должно сильно меняться. Отклонение более 10-15 процентов от атмосферного говорит о неправильном расчете диаметра или заужении прохода.
В частных домах с двумя этажами рекомендуется устанавливать отдельный фановый стояк для каждого этажа. Их можно объединить общим коробом на чердаке, но вывод должен быть один. Запрещено подключать фановые трубы к общей вентиляционной шахте дома.
Выводы для владельца частного дома
Фановая труба — это недорогой, но крайне важный элемент канализационной системы. Ее установка требует точного соблюдения строительных норм и правил. Основные моменты, которые необходимо запомнить: диаметр 110 миллиметров, вывод выше конька, отсутствие сплошных колпаков и защита от конденсата.
Грамотно спроектированная и смонтированная вентиляция канализации гарантирует комфортное проживание. Запахи не проникают в дом, сифоны всегда полны воды, а биологические процессы в септике проходят без лишних проблем. Игнорирование этого элемента ведет к постоянным проблемам, которые обойдутся дороже, чем своевременная установка простой пластиковой трубы.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, регламентированные нормами и описанные в статье, для сравнения характеристик фановой трубы, условий ее обязательной установки и правил вывода на крышу в частном доме.
| Параметр / Условие | Значение / Описание | Комментарий (из статьи) |
|---|---|---|
| Обязательный диаметр фановой трубы | 110 миллиметров | Не может быть меньше диаметра самого широкого стояка (подключение унитаза). Труба 50 мм категорически запрещена. |
| Минимальная высота над плоской неэксплуатируемой кровлей | 300 миллиметров | — |
| Минимальная высота над коньком скатной крыши | 500 миллиметров | Если труба выведена на удалении от конька, высота рассчитывается иначе. |
| Минимальное расстояние до окна или балкона по горизонтали | 4 метра | Исключает попадание запахов в помещения при проветривании. |
| Размер ячейки сетки дефлектора (если используется) | Не менее 5 миллиметров | Мелкая сетка быстро забивается инеем зимой. |
| Толщина утеплителя для средней полосы России | 50–70 миллиметров | Материал: вспененный каучук или минеральная вата с фольгированным слоем. |
| Допустимый угол отвода трубы (при необходимости обхода препятствия) | 45 градусов (один отвод) | Любые наклоны и повороты ухудшают проходимость воздуха. Горизонтальные участки недопустимы. |
| Условие 1: Этажность дома | Два этажа и более | При условии размещения сантехнических приборов на каждом этаже. |
| Условие 2: Диаметр стояка | Менее 110 миллиметров | Тонкие трубы быстрее перекрываются потоком жидкости. |
| Условие 3: Тип септика или выгребной ямы | Закрытого (герметичного) типа | Герметичные накопители не позволяют газам выходить через приемную камеру. |
| Условие 4: Одновременный сброс воды | Превышает пропускную способность стояка | Характерно для больших домов с несколькими санузлами. |
| Условие 5: Тип очистных сооружений | Локальные очистные сооружения с принудительной аэрацией | Такие системы активно выделяют газ. |
Частые вопросы по теме (FAQ)
Зачем нужна фановая труба в частном доме?
Фановая труба обеспечивает вентиляцию канализационной системы. Она выполняет три критически важных процесса: стабилизацию давления, отвод газов (метана и сероводорода) и поддержание работоспособности сифонов (гидрозатворов). Без нее при спуске воды создается разрежение, которое срывает гидрозатворы, и неприятные запахи из канализации проникают в жилые помещения.
Какой диаметр должен быть у фановой трубы?
Диаметр фановой трубы строго регламентирован. Он не может быть меньше диаметра самого широкого стояка в системе. В частных домах унитаз подключается к трубе 110 миллиметров, поэтому фановая труба должна иметь такое же сечение. Использование трубы меньшего диаметра, например 50 миллиметров, категорически запрещено, так как сужение создает аэродинамическое сопротивление и сводит на нет эффективность вентиляции.
Какие правила вывода фановой трубы на крышу?
Высота вывода зависит от типа крыши: для плоской неэксплуатируемой кровли — минимум 300 мм; для скатной крыши труба должна возвышаться над коньком не менее чем на 500 мм. Расстояние до окна или балкона по горизонтали должно составлять минимум 4 метра. Запрещено выводить трубу под свес крыши или в чердачное помещение — это нарушает циркуляцию воздуха и приводит к накоплению газов.
Можно ли обойтись без фановой трубы, установив вакуумный клапан?
Вакуумный клапан (аэратор) не является полноценной заменой фановой трубы. Он решает только одну проблему — срыв гидрозатворов, но не удаляет газы из системы. Клапан не работает при засорах и часто выходит из строя из-за загрязнения механизма. Его использование допускается только для одноэтажных домов и как дополнение к основному стояку.
Нужно ли утеплять фановую трубу?
Да, фановая труба, проходящая через неотапливаемый чердак, нуждается в утеплении, чтобы избежать выпадения конденсата. Утеплитель должен быть паронепроницаемым и негорючим, например вспененный каучук или минеральная вата с фольгированным слоем. Для средней полосы России достаточно толщины утеплителя 50-70 миллиметров. Труба утепляется по всей длине, включая участок над кровлей.
