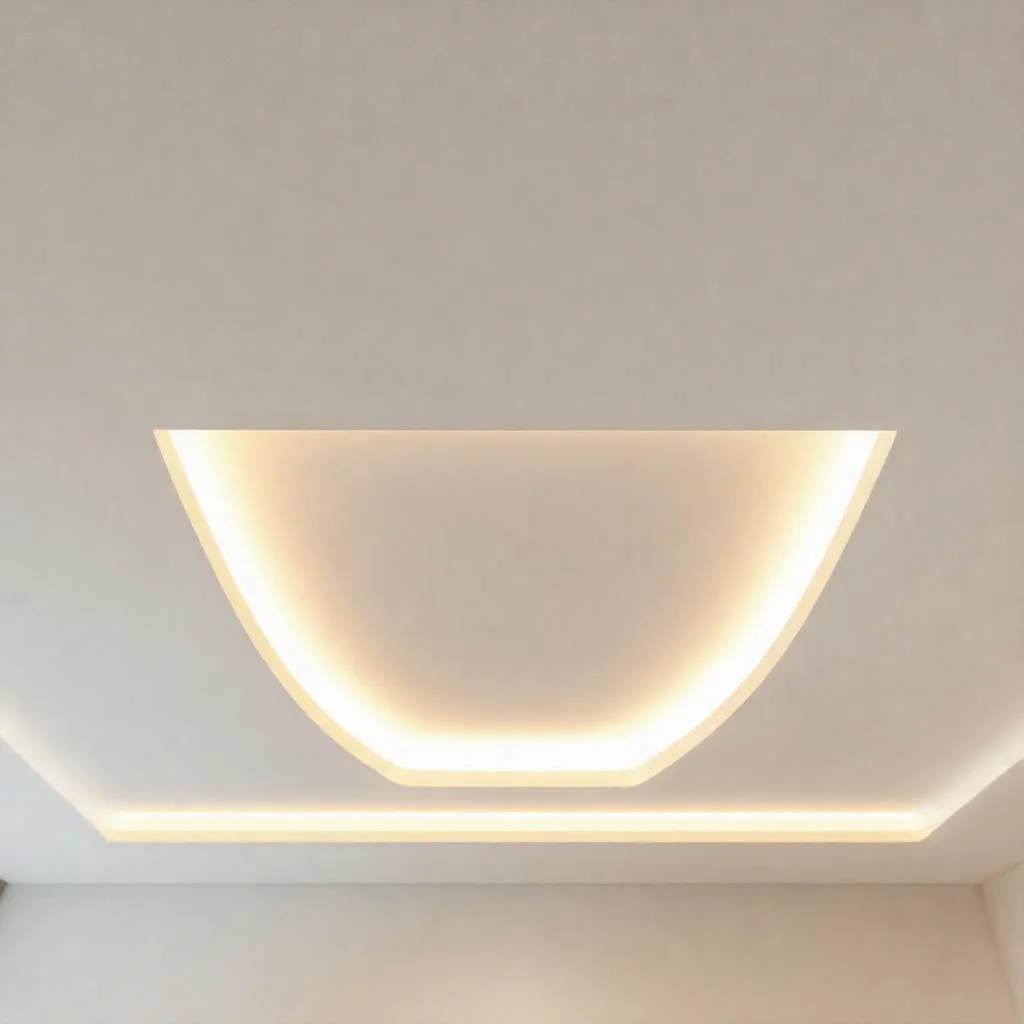

Дизайн потолка из гипсокартона с теневым профилем и светодиодной подсветкой
Теневой профиль в комбинации с подвесной системой из гипсокартона — это эволюция классических многоуровневых потолков. Главное отличие состоит в отсутствии видимой границы между стеной и плоскостью ГКЛ. Эффект «парящего» полотна достигается за счёт специального алюминиевого профиля со щелью, внутри которого размещается светодиодная лента. В результате возникает чёткая теневая линия, визуально отделяющая конструкцию от стен.
С практической точки зрения такой потолок решает проблему пылевых карманов, характерных для классических пристенных уголков. Конструкция не требует финишного декоративного плинтуса, а светодиодная подсветка выполняет не только эстетическую, но и функциональную роль — зонирование, основное или дежурное освещение.
Конструктивные особенности теневого профиля
Профиль для теневого шва изготавливается из экструдированного алюминия, толщина стенок варьируется от 0,6 до 1,0 мм. Существует два основных типа: L-образный и прямой. L-образный профиль монтируется к стене, а гипсокартон подрезается и вставляется в паз, оставляя зазор 10-15 мм. Прямой профиль крепится к направляющему профилю каркаса, формируя щель на стыке двух листов гипсокартона.
Категорически запрещено использовать обычный уголок для формирования теневого шва. Геометрия заводского профиля гарантирует:
- строго одинаковый зазор по всему периметру помещения;
- отсутствие деформации кромки гипсокартона;
- возможность демонтажа светодиодной ленты без разбора потолка.
Размер зазора жёстко регламентирован производителем. Изменение расстояния в сторону уменьшения приводит к оптическому исчезновению тени, увеличение — к излишней уязвимости кромки ГКЛ и накоплению пыли.
Расчёт и проектирование каркаса
Подвесная система выполняется из оцинкованного профиля CD-60 (потолочный) и UD-27 (направляющий). Шаг основных профилей — 400 мм, шаг подвесов — 600 мм. Крепление прямых подвесов к базовому перекрытию выполняется дюбелями быстрого монтажа 6х40 мм.
Минимальное опускание потолка для установки теневого профиля и светодиодной ленты составляет 50 мм от плиты перекрытия. Если проектом предусмотрена установка встраиваемых светильников, отступ увеличивается до 80-100 мм в зависимости от высоты цоколя прибора.
При разметке уровня горизонта строго обязательно применять лазерный нивелир. Ошибка в 2-3 мм на длине стены в 4 метра сделает теневой зазор непараллельным, и дефект будет заметен при боковом освещении. После разметки каркас собирают в следующем порядке:
- фиксация направляющего профиля по периметру;
- монтаж потолочных профилей и подвесов;
- укладка звукоизоляции (при необходимости);
- обшивка гипсокартоном в разбежку.
Специфика монтажа гипсокартона с теневым зазором
Листы ГКЛ (стандартная толщина 9,5 мм для потолка или 12,5 мм для первого слоя) не доводятся до стены на величину зазора. Край листа должен опираться на полку теневого профиля. Если профиль L-образного типа, гипсокартон вставляется в паз. Если прямой профиль — лист фиксируется вплотную к нему, а зазор формируется между листом и стеной.
Процесс обшивки требует высокой точности реза. Для подрезки кромки используется строительный нож и рубанок для ГКЛ. Не допускается сминание картонной оболочки листа у места стыка с профилем. Каждый лист крепится саморезами TN25 с шагом 150-170 мм. Саморез должен входить в металл на глубину не менее 10 мм, утапливаясь в картон на 1-1,5 мм без продавливания.
Для усиления углов и кромок у теневого шва рекомендуется проклеивать край ГКЛ малярным скотчем перед шпаклёвкой. Это предотвращает сколы картона при случайном касании.
Шпаклёвка и подготовка к окраске
Теневой профиль предусматривает минимальный объём отделочных работ. Шпаклюются только стыки листов и места крепления саморезов. Используется гипсовая шпаклёвка (например, Knauf Uniflot или SheetRock). Армирование швов выполняется серпянкой (стеклосеткой 50×50 мм).
Особое внимание уделяется зоне зазора. Шпаклёвка не должна попадать внутрь канала для светодиодной ленты. Если это произошло, смесь удаляется немедленно шпателем, до застывания. Застывшая гипсовая крошка царапает светодиоды и нарушает рассеивание света.
После высыхания швы шлифуются абразивной сеткой зернистостью P150–P180. Потолок грунтуется акриловой грунтовкой глубокого проникновения. Финишное покрытие — матовая водоэмульсионная краска с низким глянцем. Глянцевые поверхности усиливают видимость дефектов шва.
Светодиодная подсветка: выбор ленты и блока питания
Для теневого профиля используются светодиодные ленты на напряжение 12V или 24V. Оптимальный выбор — лента 24V, так как она позволяет использовать более длинные отрезки без падения яркости (до 10 метров последовательно против 5 метров для 12V). Класс пылевлагозащиты — IP20 при монтаже в сухом помещении без доступа пыли.
По типу светодиодов стандартная плотность составляет 120 диодов на метр (SMD 2835, 5050, 3528). Для декоративной подсветки без требования к яркости — 60 диодов/м. Для функционального освещения помещения — 120 диодов/м и выше. Цветовая температура выбирается исходя из функционала:
- 2700-3000K — тёплый свет, релаксация, спальни;
- 3500-4000K — нейтральный, оптимален для гостиных и кухонь;
- 5000-6000K — холодный, для рабочих зон.
Блок питания (драйвер) подбирается с запасом 20% от суммарной мощности ленты. Например, для 5 метров ленты мощностью 14,4 Вт/м общая потребляемая мощность составляет 72 Вт. С запасом 20% выбирается блок на 90 Вт. Алюминиевый корпус блока обязателен при скрытой установке (ниша, технический люк).
Схема коммутации и подключения
Светодиодная лента подключается параллельными отрезками к блоку питания. Для управления используется один из трёх вариантов:
- одноканальный контроллер (включение/выключение, диммирование);
- RGB/RGBW контроллер для многоцветной подсветки;
- диммер для плавной регулировки яркости монохромной ленты.
Сечение проводов для подключения ленты должно быть не менее 0,75 мм² при длине кабеля до 3 метров. На каждое соединение устанавливаются гильзы или клеммы WAGO. Паять провода непосредственно к контактным площадкам ленты категорически нельзя — перегрев разрушает диоды. Используются коннекторы для светодиодной ленты.
Блоки питания и контроллеры монтируются в технической нише с обеспечением вентиляции. Температура корпуса блока питания не должна превышать 50 °C. Размещение драйверов за подвесным потолком допускается только с обеспечением доступа через ревизионный люк.
Нюансы расположения ленты внутри профиля
Светодиодная лента наклеивается на внутреннюю поверхность полки профиля. L-образный профиль имеет специальную площадку для ленты. Угол наклона ленты относительно плоскости потолка варьируется от 0 до 45 градусов в зависимости от желаемого светового эффекта:
- параллельное расположение (0°) — свет идёт вниз, освещая стену, тень максимальная;
- наклон 30° — равномерное освещение стены и потолка;
- наклон 45° — акцент на стену, минимальная засветка потолка.
Для рассеивания света и защиты диодов от пыли в профиль устанавливается матовый или прозрачный пластиковый рассеиватель. Прозрачный даёт чёткую линию света, матовый — мягкое свечение без точек. Выбор зависит от интерьерной задачи.
Распространённые ошибки при монтаже
Ошибки сводят на нет всю эстетику теневого потолка. Наиболее типичные из них:
- использование обычного алюминиевого уголка вместо теневого профиля — приводит к нестабильному зазору и сколам кромки;
- недостаточная мощность блока питания — перегрев и мерцание ленты;
- отсутствие зазора между стеной и листом ГКЛ менее 8 мм — тень исчезает;
- отсутствие заземления на блоке питания — нарушение электробезопасности;
- шпаклёвка в зоне зазора — загрязнение канала и плохой контакт ленты.
Важно помнить, что потолок с теневым профилем требует строго отапливаемого помещения. В неотапливаемых зданиях перепады температуры вызывают коробление гипсокартона и изменение геометрии зазора.
Уход и обслуживание конструкции
Потолок из гипсокартона с теневой подсветкой не требует специального ухода. Достаточно периодической сухой уборки мягкой щёткой или пылесосом с насадкой для мягкой мебели. Светодиодную ленту очищают сжатым воздухом или сухой кистью. Замена ленты выполняется путём извлечения старой и приклеивания новой на двухсторонний скотч заводского нанесения.
Срок службы качественных светодиодов при условии правильного теплоотвода и стабильного напряжения составляет 30 000 – 50 000 часов. Блоки питания выходят из строя чаще — в среднем через 5-7 лет работы. Замена блока производится через ревизионный люк без разрушения потолка.
Сравнение с альтернативными решениями
Натяжные потолки с теневой системой (например, Clipso) дают аналогичный визуальный эффект, но сложнее в ремонте и требуют профессионального инструмента для натяжения. Подвесные потолки из гипсокартона выигрывают в ремонтопригодности и возможности многократной перекраски. Кроме того, конструкция из ГКЛ позволяет встроить любые точечные светильники без потери герметичности.
Однако по сравнению с натяжными полотнами гипсокартонный потолок с теневым профилем имеет больший вес и требует более мощных подвесов. Для старых домов с деревянными перекрытиями нагрузка может быть критичной — в таких случаях предпочтительнее облегчённые системы (ГКЛ толщиной 9,5 мм в один слой).
Итоговые рекомендации
Проектирование потолка с теневым профилем начинается с точного замера кривизны стен. Если отклонение стен от вертикали превышает 5 мм, зазор придётся маскировать декоративным молдингом, что снизит эффект парения. Идеальные условия — выровненные стены или использование L-образного профиля, который крепится к стене, а не к каркасу.
Перед закупкой материалов стоит просчитать суммарную нагрузку на каркас и сечение вводного кабеля. Комбинирование тени и скрытой подсветки позволяет реализовать комплектную систему управления с управлением через пульт или смартфон. Такой подход обеспечивает как дежурный свет, так и полноценное освещение помещения без дополнительных люстр.
Сводная таблица данных
В таблице ниже представлены ключевые технические характеристики, параметры и требования к монтажу конструкции подвесного потолка из гипсокартона с теневым профилем и светодиодной подсветкой, строго на основе данных из статьи.
| Элемент/Параметр | Характеристика / Значение | Примечание / Условие |
|---|---|---|
| Теневой профиль | Материал: экструдированный алюминий | Толщина стенок: 0.6–1.0 мм |
| Типы: L-образный и прямой | L-образный монтируется к стене; прямой — к направляющему профилю каркаса | |
| Размер зазора (щели): 10–15 мм | Регламентирован производителем. Уменьшение ведет к исчезновению тени, увеличение — к уязвимости кромки | |
| Каркас подвесной системы | Профиль: CD-60 (потолочный), UD-27 (направляющий) | Материал: оцинкованная сталь |
| Шаг основных профилей (CD-60): 400 мм | ||
| Шаг подвесов: 600 мм | Крепление: дюбели быстрого монтажа 6х40 мм | |
| Минимальное опускание потолка | Для теневого профиля и ленты: от 50 мм | От плиты перекрытия |
| При установке встраиваемых светильников: 80–100 мм | В зависимости от высоты цоколя прибора | |
| Гипсокартон (ГКЛ) | Стандартная толщина: 9.5 мм (потолочный) или 12.5 мм (первый слой) | |
| Крепление: саморезы TN25 | Шаг 150–170 мм. Утапливание в картон на 1–1.5 мм без продавливания | |
| Требования к краю листа у теневого шва | Опирается на полку профиля. Для L-образного — вставляется в паз. Запрещено сминание картонной оболочки | |
| Светодиодная лента | Напряжение: 12V или 24V (оптимально 24V) | 24V позволяет использовать отрезки до 10 метров последовательно (12V — до 5 метров) |
| Класс пылевлагозащиты: IP20 | Для сухих помещений без доступа пыли | |
| Плотность диодов: 60 диодов/м (декор) или 120 диодов/м и выше (функциональный свет) | Типы светодиодов: SMD 2835, 5050, 3528 | |
| Цветовая температура | 2700-3000K (теплый), 3500-4000K (нейтральный), 5000-6000K (холодный) | |
| Блок питания (драйвер) | Запас мощности: +20% от суммарной мощности ленты | Пример: для ленты 72 Вт (5м*14.4 Вт/м) требуется блок на 90 Вт |
| Корпус: алюминиевый (обязателен при скрытой установке) | Температура корпуса не должна превышать 50 °C | |
| Подключение и управление | Сечение проводов: не менее 0.75 мм² | При длине кабеля до 3 метров |
| Типы контроллеров: одноканальный, RGB/RGBW, диммер | Запрещена пайка проводов к ленте; используются коннекторы | |
| Расположение ленты в профиле | Угол наклона относительно плоскости потолка | 0° (свет вниз), 30° (равномерно), 45° (акцент на стену) |
| Рассеиватель: матовый или прозрачный пластиковый | Матовый — мягкое свечение, прозрачный — четкая линия | |
| Специальная площадка для ленты | Предусмотрена в L-образном профиле | |
| Отделочные работы | Шпаклёвка: гипсовая (Knauf Uniflot или SheetRock) | Армирование швов серпянкой (50×50 мм). Шпаклёвка не должна попадать в канал для ленты |
| Финишное покрытие: матовая водоэмульсионная краска | Глянцевые поверхности усиливают видимость дефектов | |
| Критичные требования к помещению | Отклонение стен от вертикали: не более 5 мм | Иначе для маскировки потребуется декоративный молдинг |
| Помещение: строго отапливаемое | Перепады температуры вызывают коробление ГКЛ и изменение зазора | |
| Срок службы | Светодиоды: 30 000 – 50 000 часов. Блоки питания: 5–7 лет | При правильном теплоотводе и стабильном напряжении |
Частые вопросы по теме (FAQ)
Какой минимальный зазор должен быть между гипсокартоном и стеной для получения четкой теневой линии?
Размер зазора жёстко регламентирован производителем и составляет 10-15 мм. Уменьшение расстояния приводит к оптическому исчезновению тени, а увеличение — к излишней уязвимости кромки ГКЛ и накоплению пыли.
Какой тип светодиодной ленты рекомендуется использовать для функционального освещения помещения?
Для функционального освещения необходима лента с плотностью 120 диодов на метр и выше (например, SMD 2835, 5050, 3528). Оптимальный выбор — лента на напряжение 24V, так как она позволяет использовать отрезки до 10 метров без падения яркости.
Какая минимальная высота опускания потолка требуется для монтажа теневого профиля?
Минимальное опускание потолка от плиты перекрытия составляет 50 мм. Если проектом предусмотрена установка встраиваемых светильников, отступ увеличивается до 80-100 мм в зависимости от высоты цоколя прибора.
Как правильно подобрать блок питания для светодиодной ленты?
Блок питания подбирается с запасом 20% от суммарной мощности ленты. Например, для 5 метров ленты мощностью 14,4 Вт/м общая мощность составит 72 Вт, поэтому выбирается блок на 90 Вт. При скрытой установке обязателен алюминиевый корпус блока.
Какие ошибки при монтаже чаще всего приводят к потере эффекта парящего потолка?
Наиболее типичные ошибки: использование обычного алюминиевого уголка вместо теневого профиля, отсутствие зазора менее 8 мм (тень исчезает), недостаточная мощность блока питания (перегрев и мерцание), а также попадание шпаклёвки в канал для светодиодной ленты.
